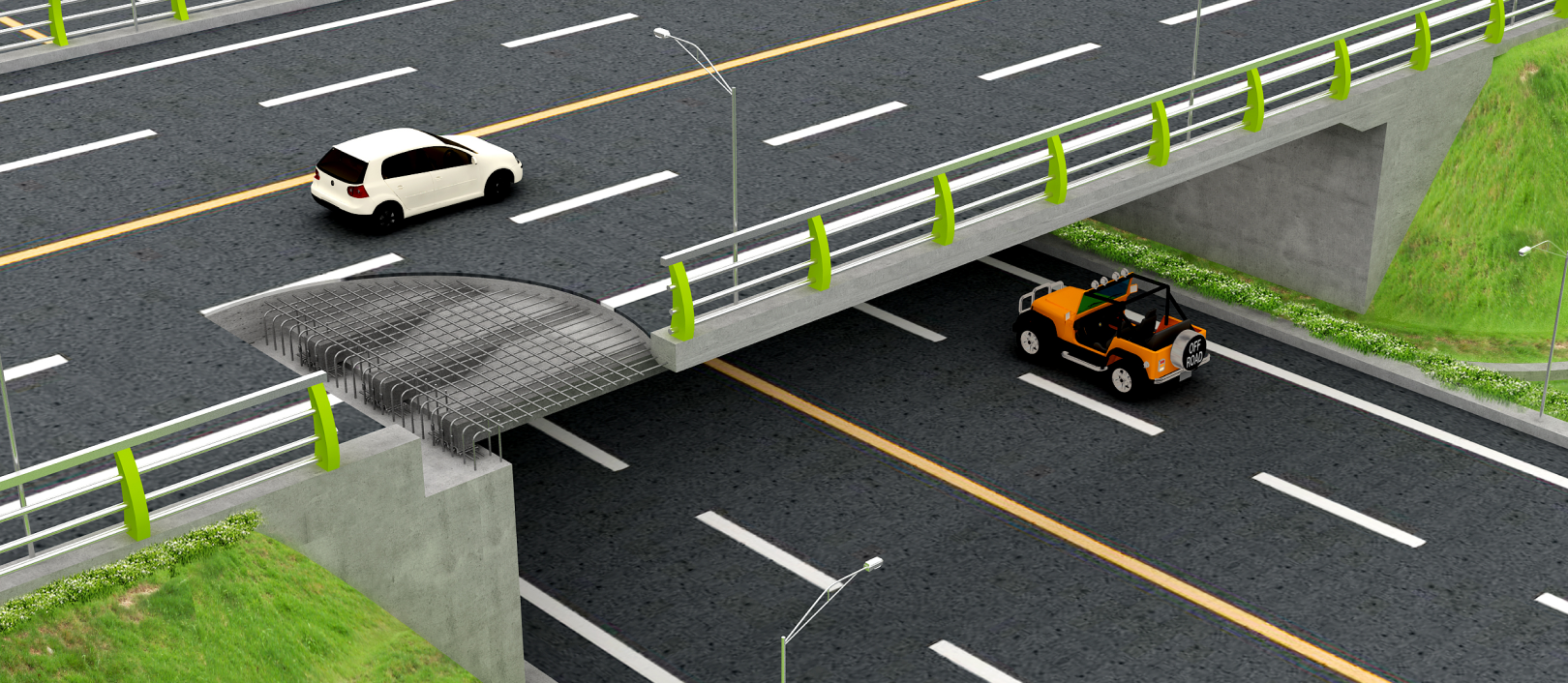

PCR 라멘교는 하부벽체 시공 후 박스형 PSC 거더를 벽체 상면에 거치하고 바닥판 콘크리트 타설에 의해 거더와 벽체를 일체화시켜 상부하중(거더+바닥판)에 의한 벽체 및 우각부의 부재력을 감소시키는 박스형 PSC거더 라멘교 공법입니다.​​

공법 개요PCR 합성형 라멘교 공법

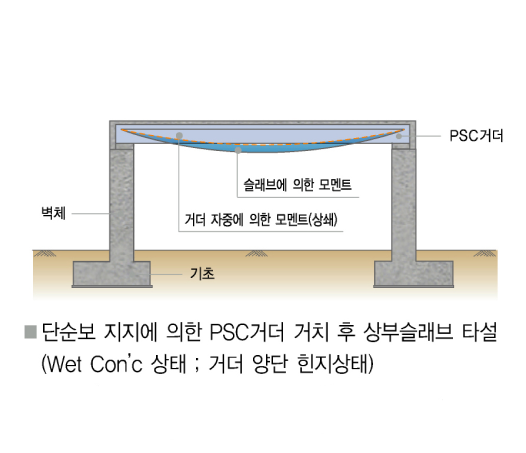

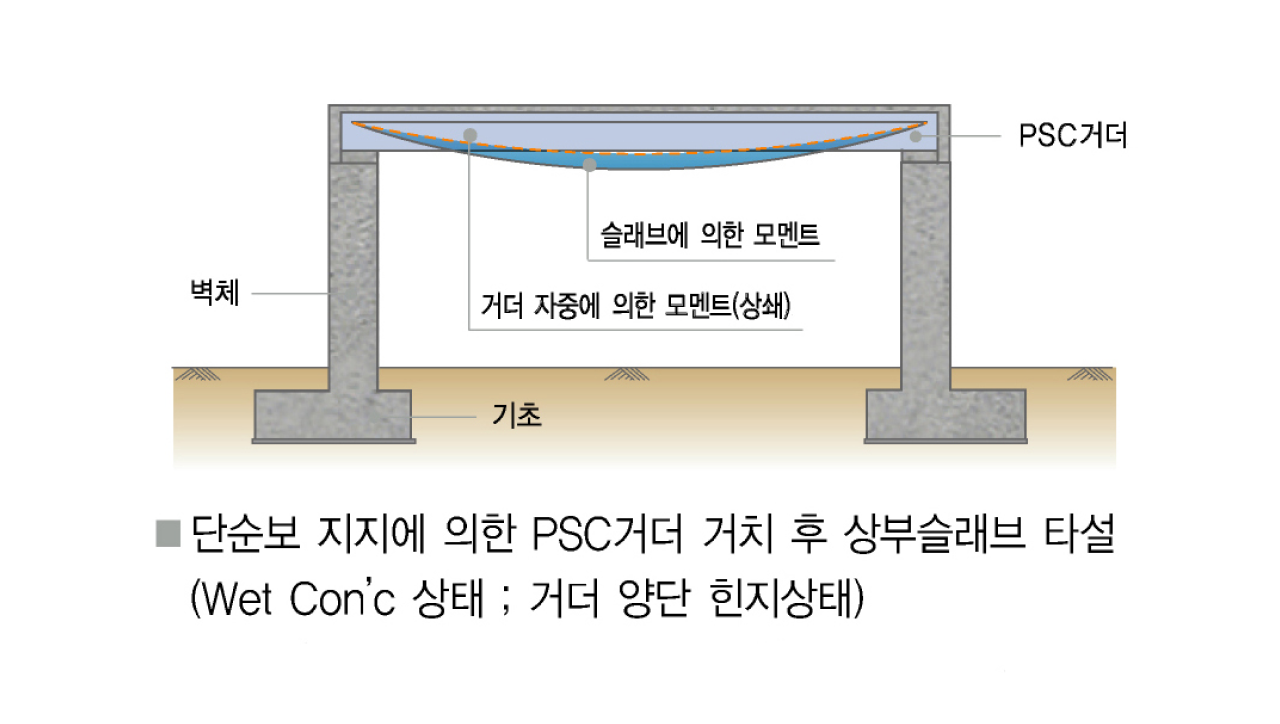

Box형 PSC 거더를 벽체 상면에 거치하고 바닥판 콘크리트 타설과 동시에 거더와 벽체를 일체화하여 상부구조의 자중에 의한 벽체 및 우각부의 휨모멘트를 감소시키는 공법입니다.

공법 특징

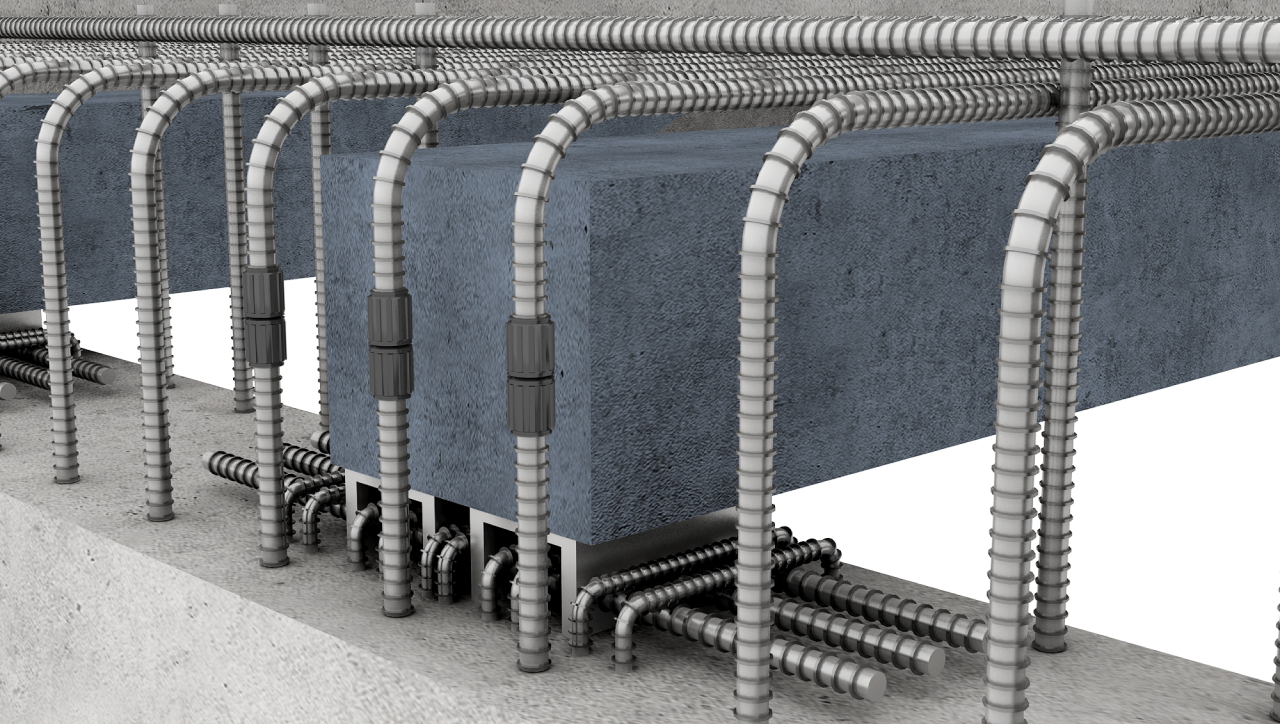

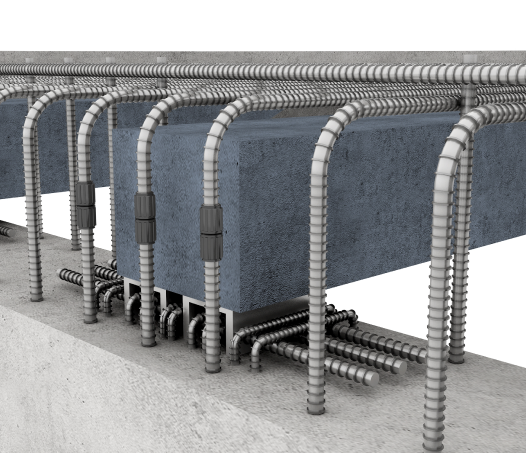

  • PSC 거더-벽체 연결(SFC 연결구조)​

  • PSC 거더 단순 거치​​

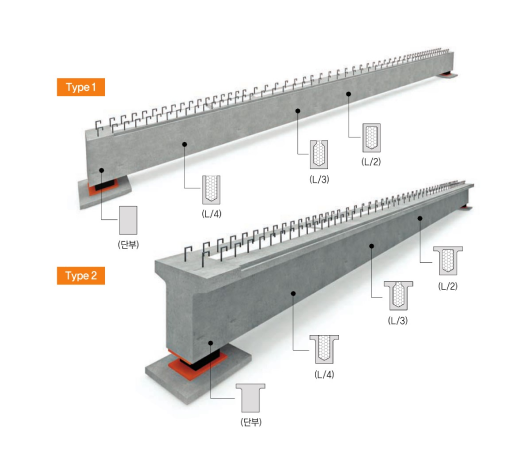

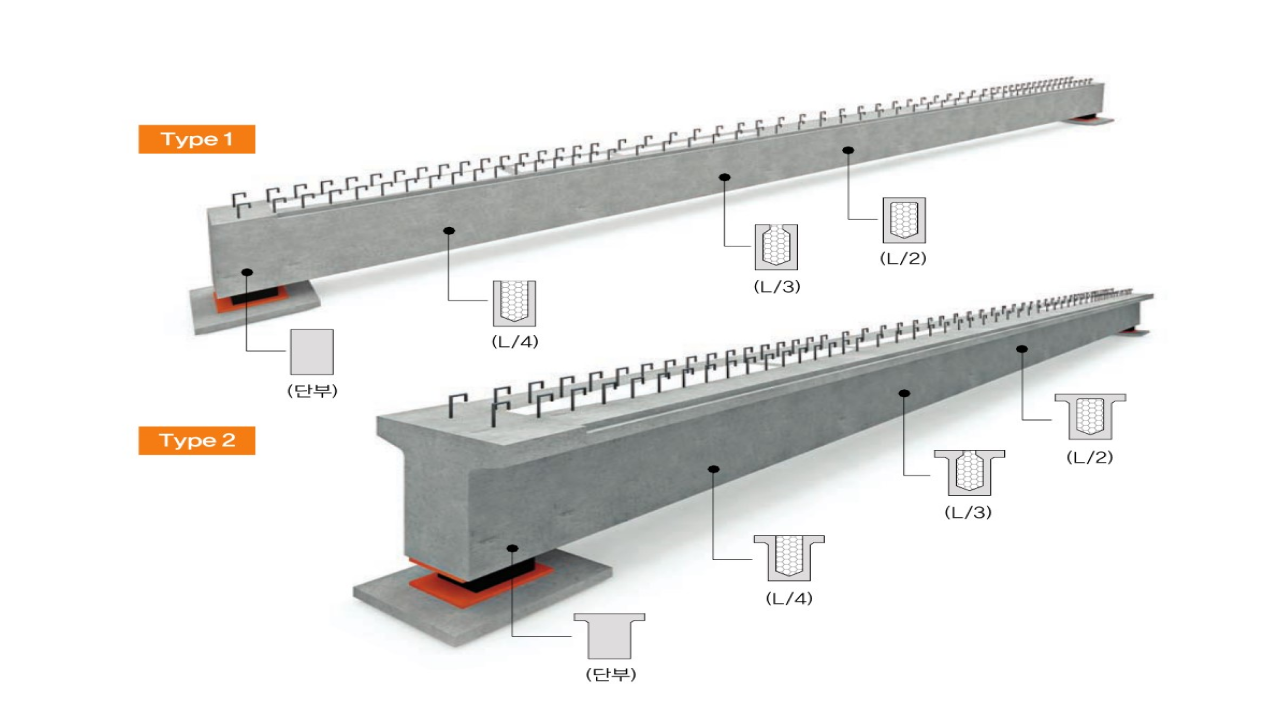

  • 중공 Box 단면 PSC 거더​​

공법 장점

  • 저형고

    • 상부공의 높이가 낮은 저형고 가능
    • 교량받침 배제: 형하고 활용 유리

  • 현장적용성

    • 다양한 폭원과 형고비 적용 가능
    • 연장 15m~50m 적용 가능

  • 시공성

    • 동바리 미사용으로 공기단축 및 시공성 우수
    • 벽체와 거더의 우각부 강결시공 간편

  • 경제성

    • PSC 거더를 적용한 신속 시공과 동바리 미사용에 의한 공사비 감소
    • 유지보수 시스템 적용으로 LCC 우수

  • 유지관리성

    • 보강이 가능한 PSC 거더의 적용
    • 교량받침과 신축 장치가 없는 일체형 교량

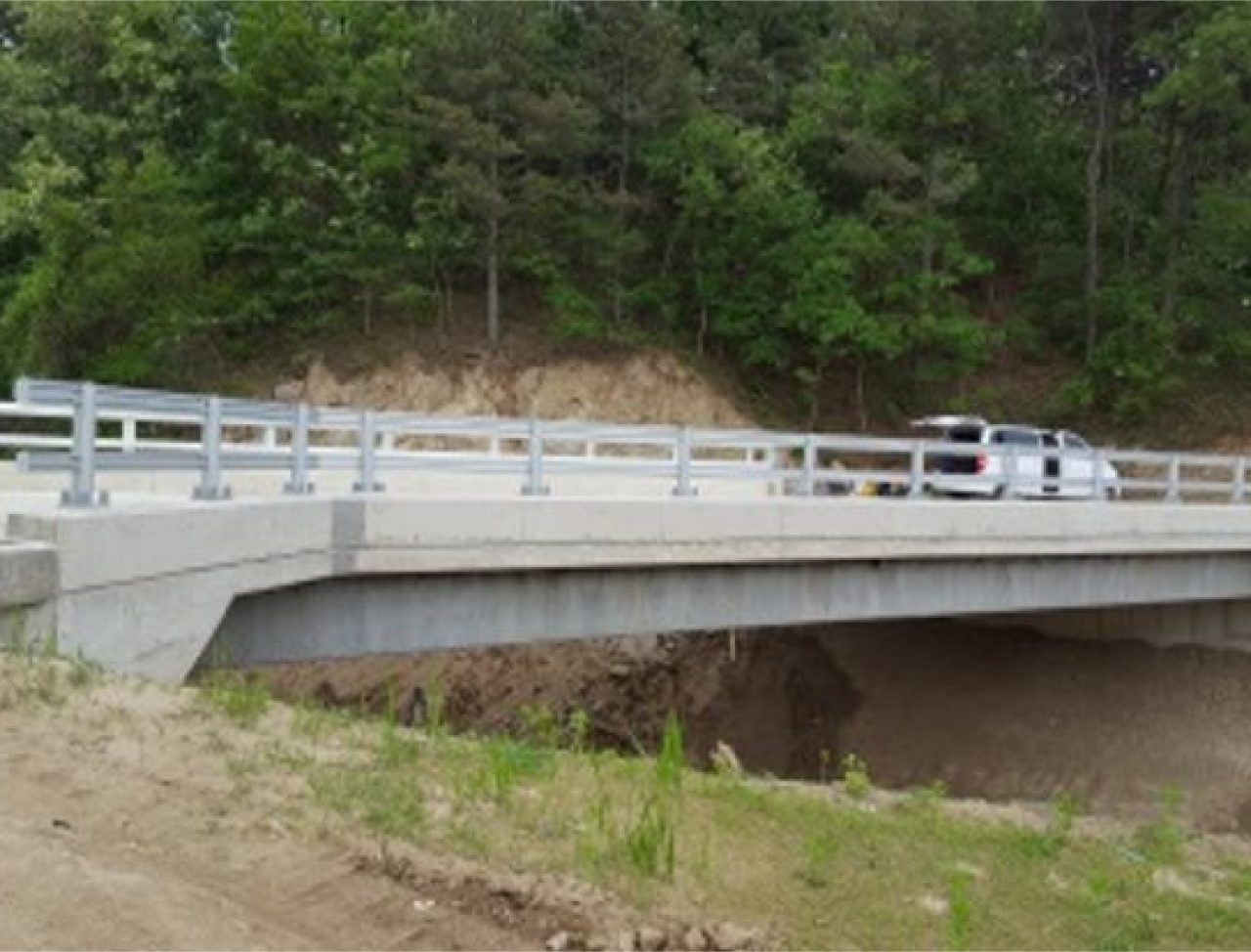

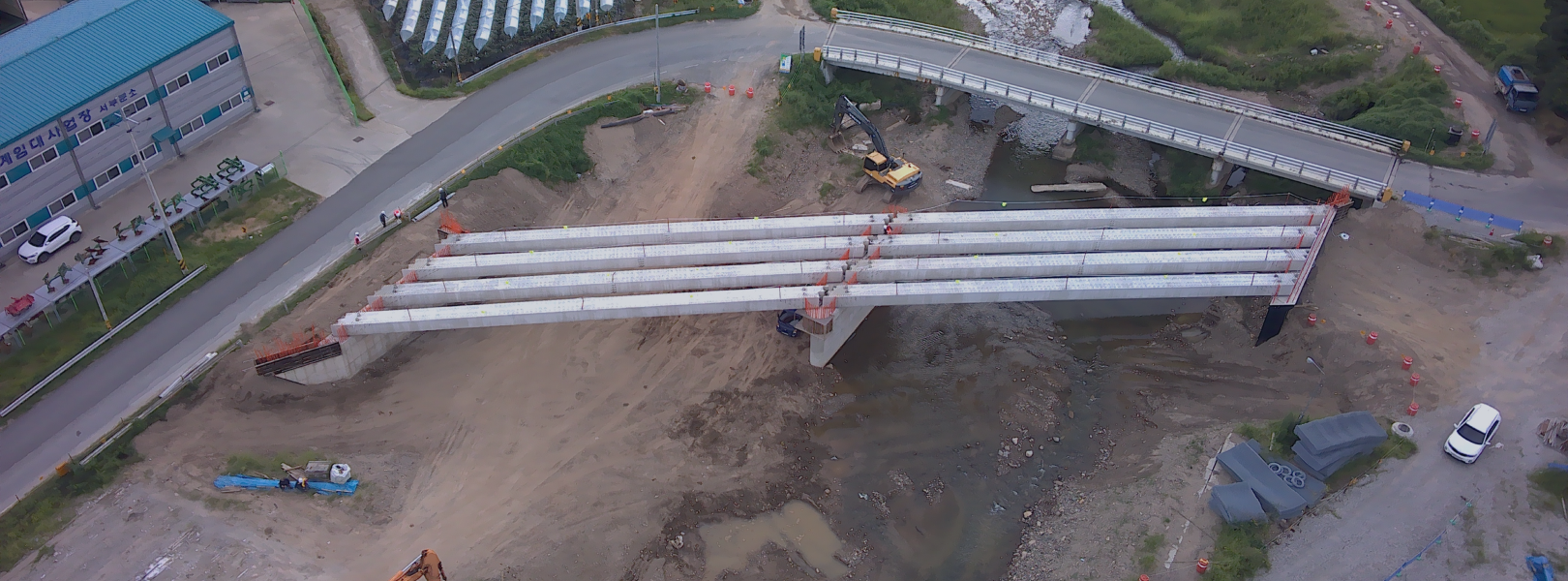

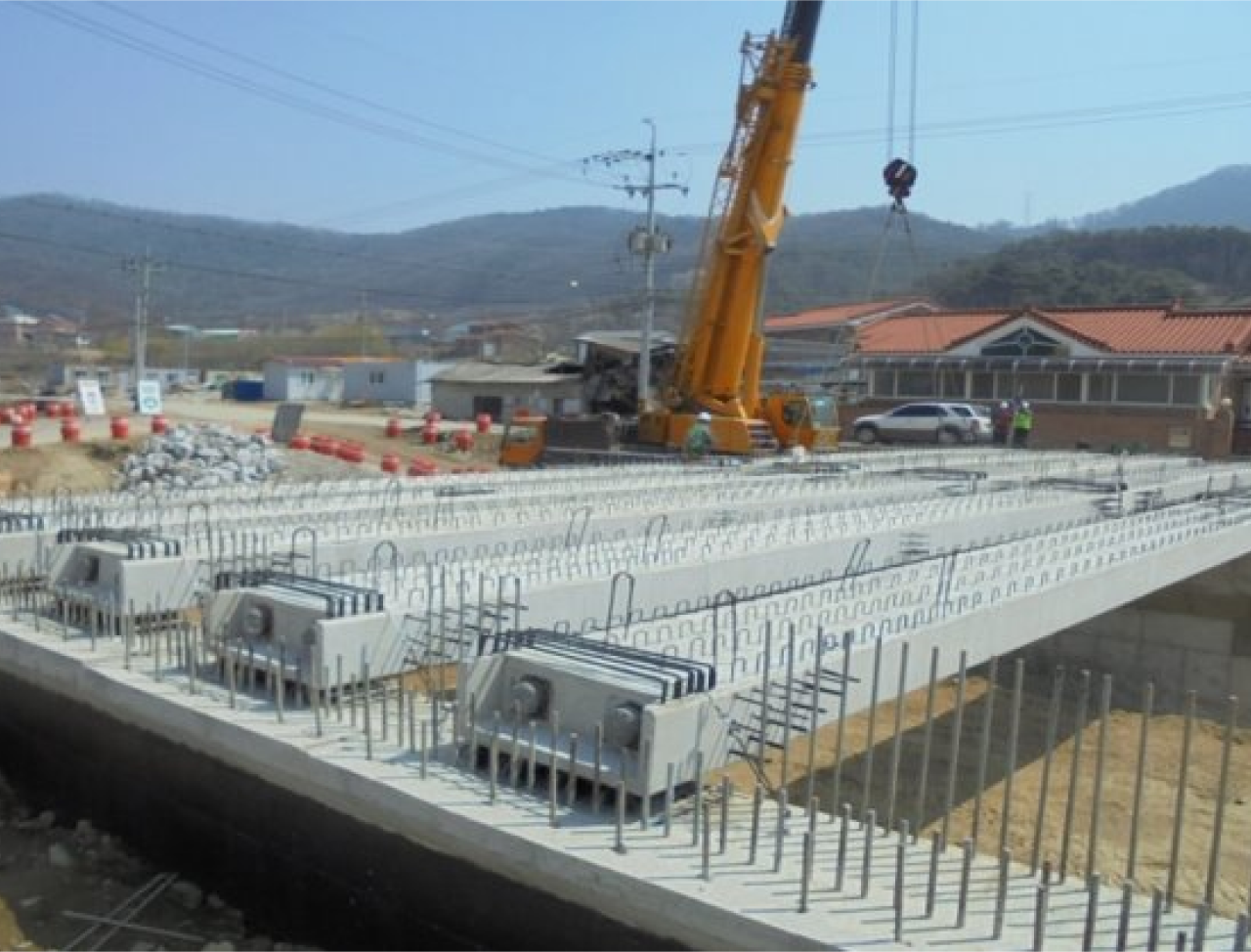

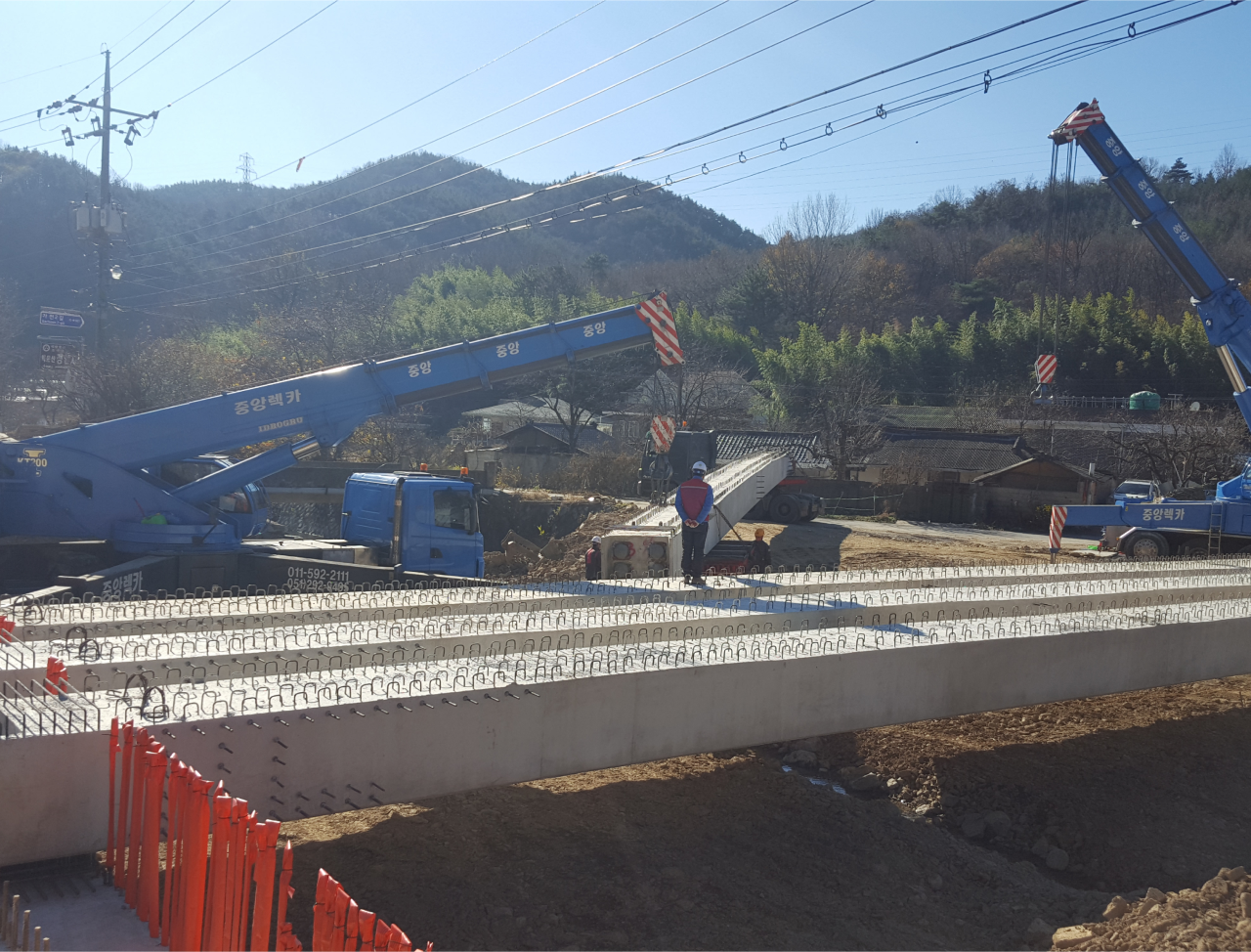

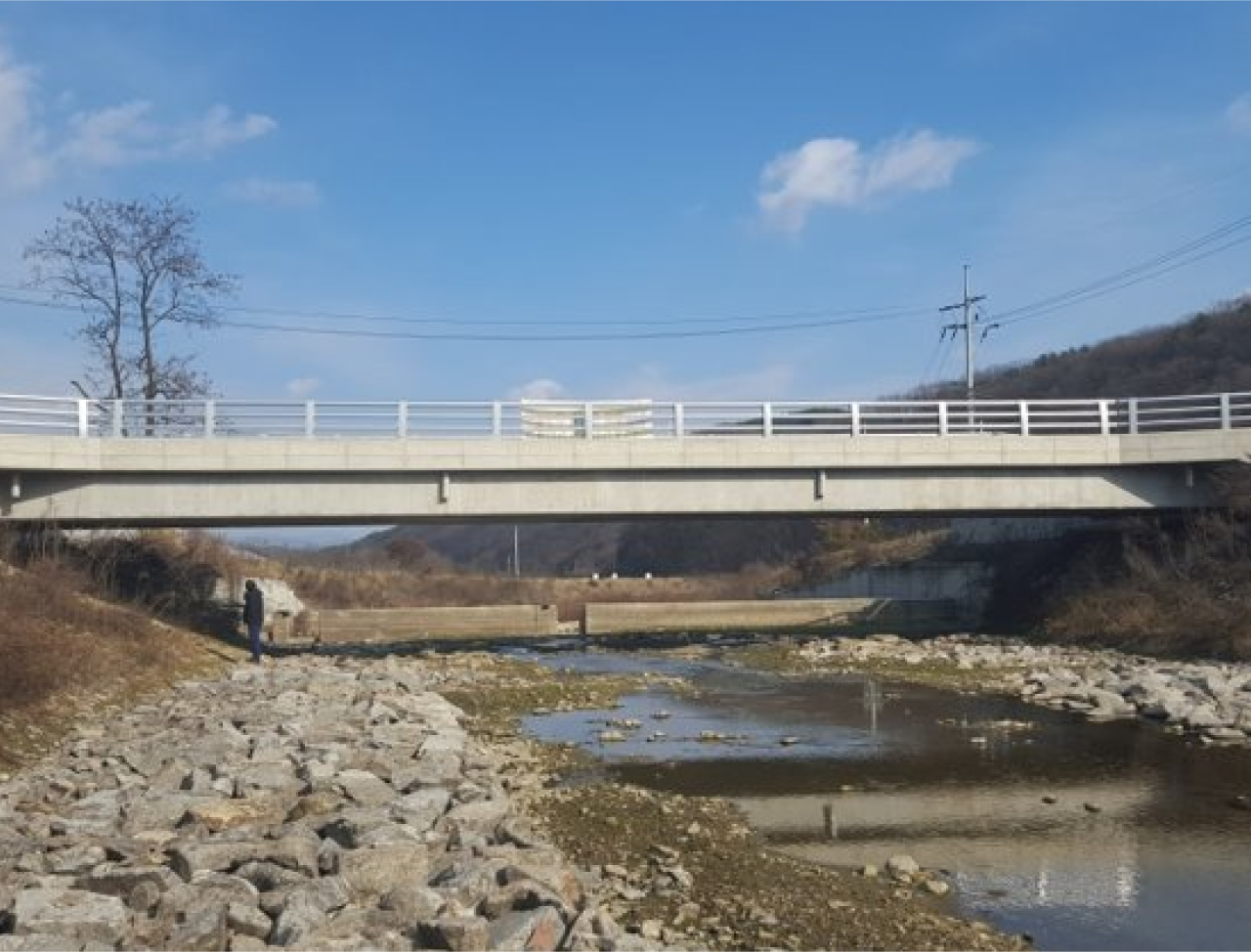

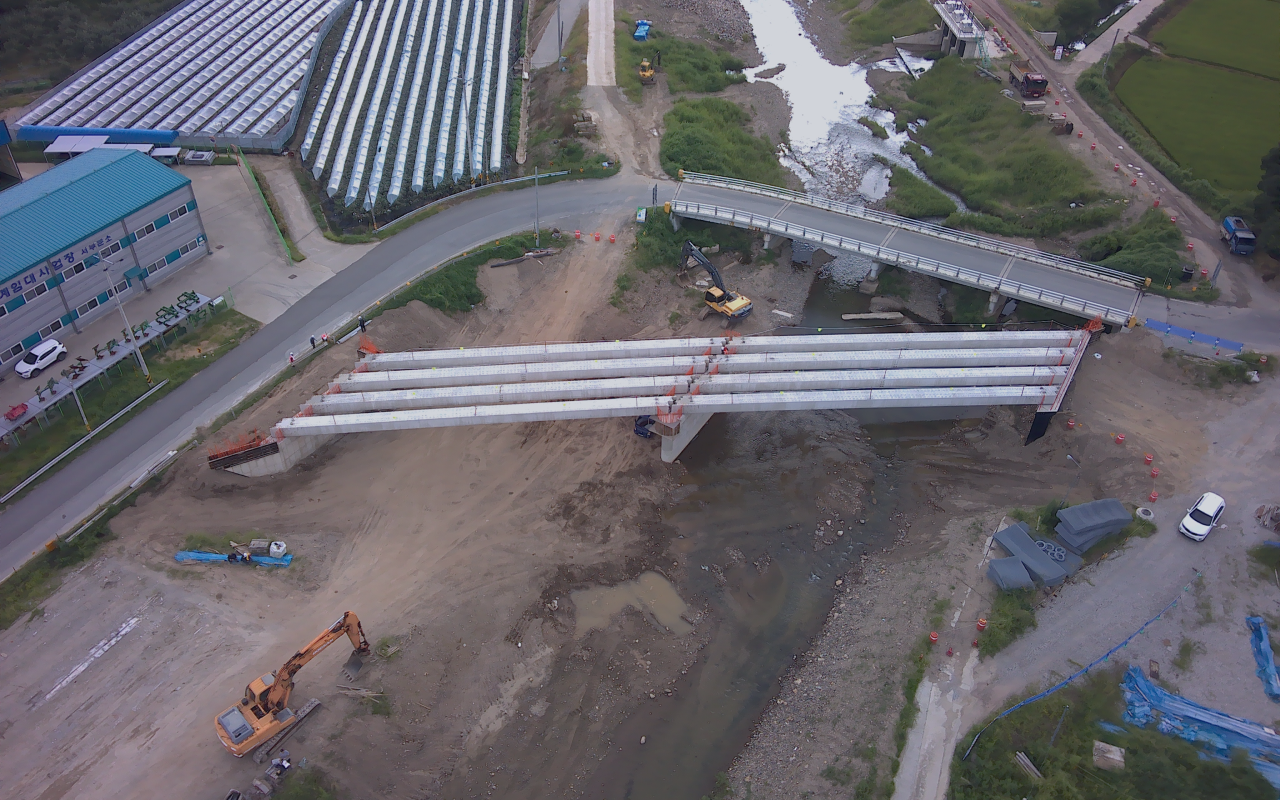

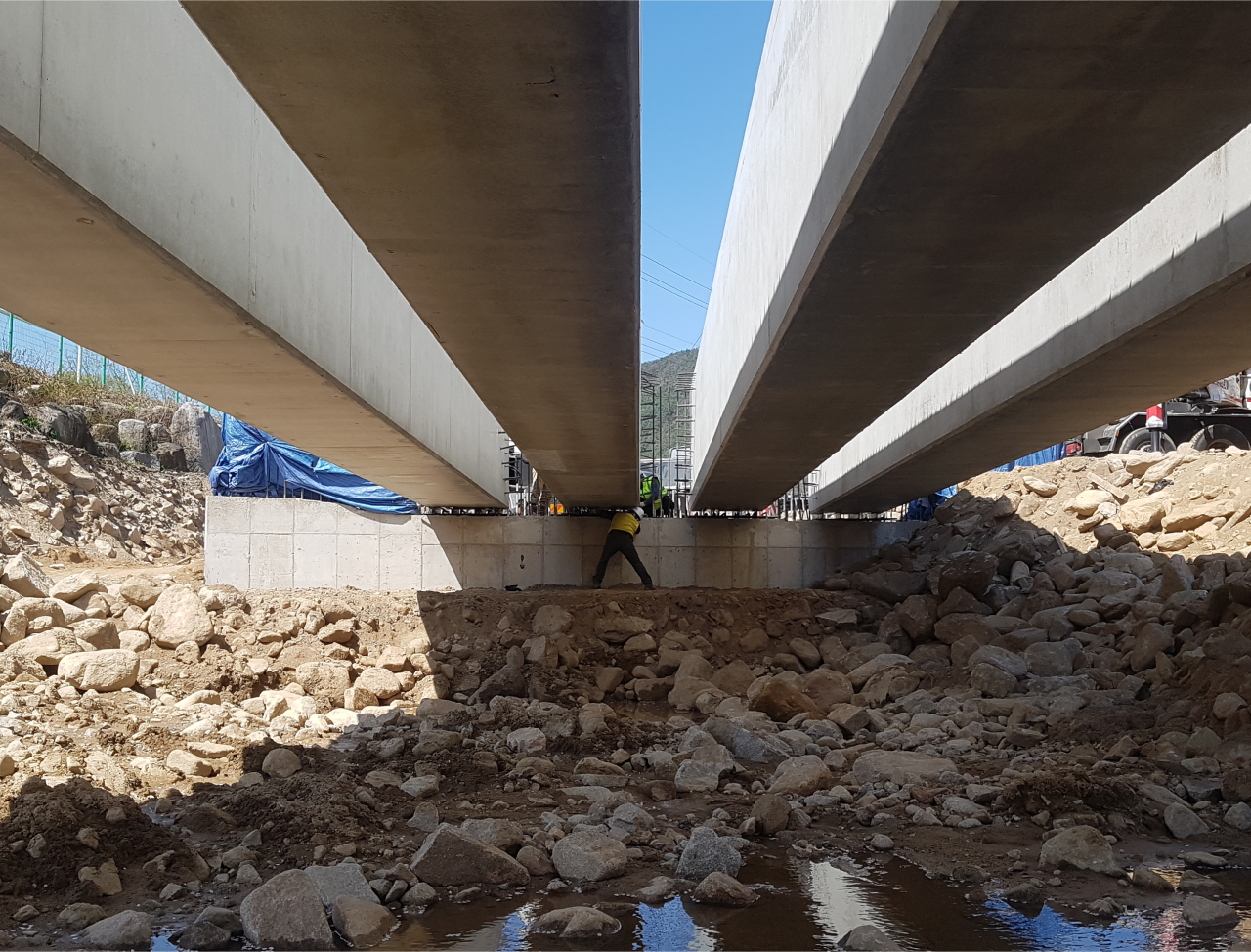

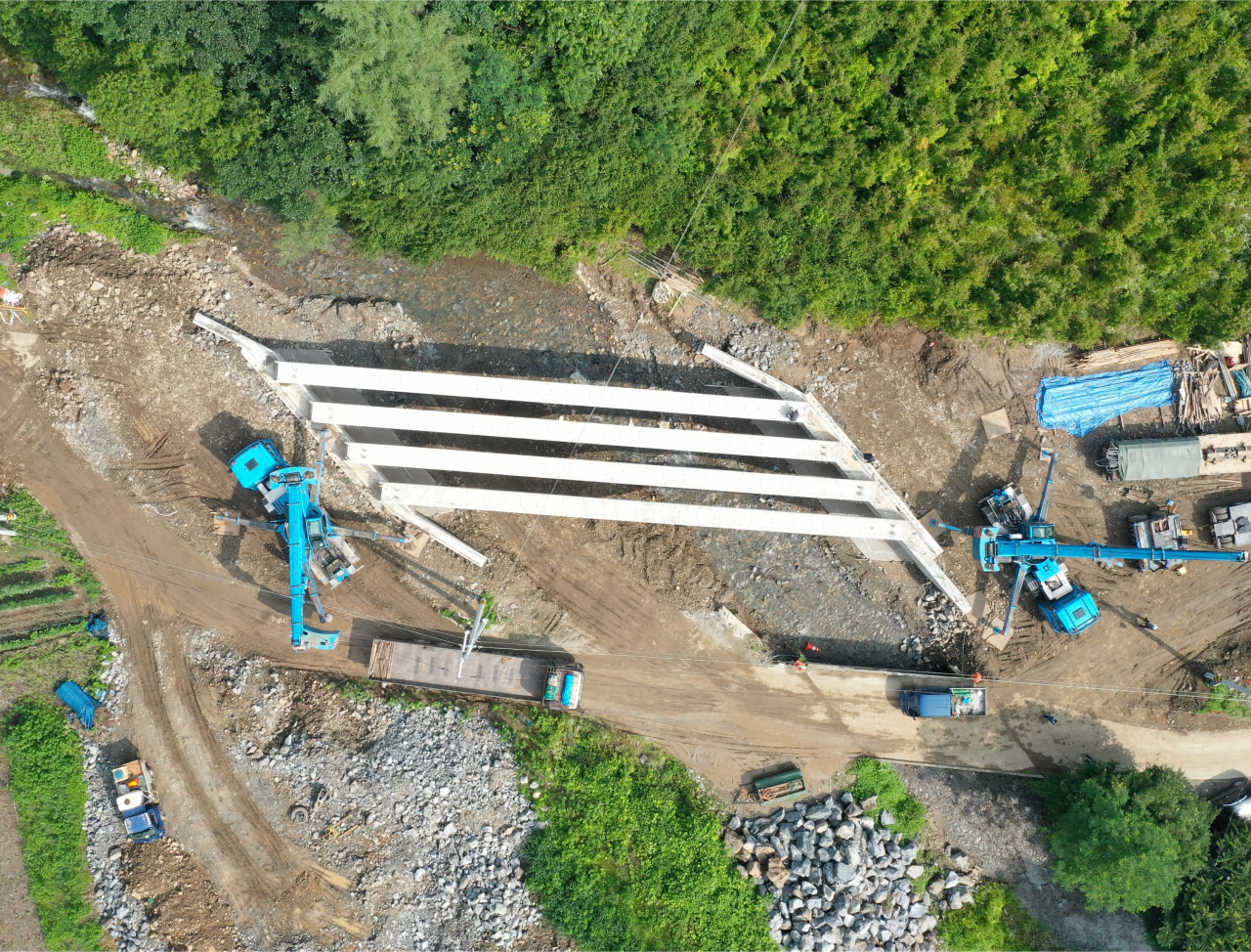

시공실적
