EPF(Epoxy Perfect Filling) 공법은 통공앵커 아래의 주입 니플을 통해 상향으로 에폭시를 주입하여 소울플레이트 상면 콘크리트부의 공극부터 주입 에폭시가 채워지고, 토출부(유출부)천공홀 상단까지 에폭시가 도달한 후 토출부 통공앵커 상단의 관통홀을 통해 하향으로 토출됩니다. 기존 구조물과 소울플레이트 또는 신규 받침 사이에 모든 공간과 앵커와 천공홀 사이 유격을 동시에 밀실 충진이 가능하며, 주입 시 실시간으로 충진상태를 확인할 수 있습니다.

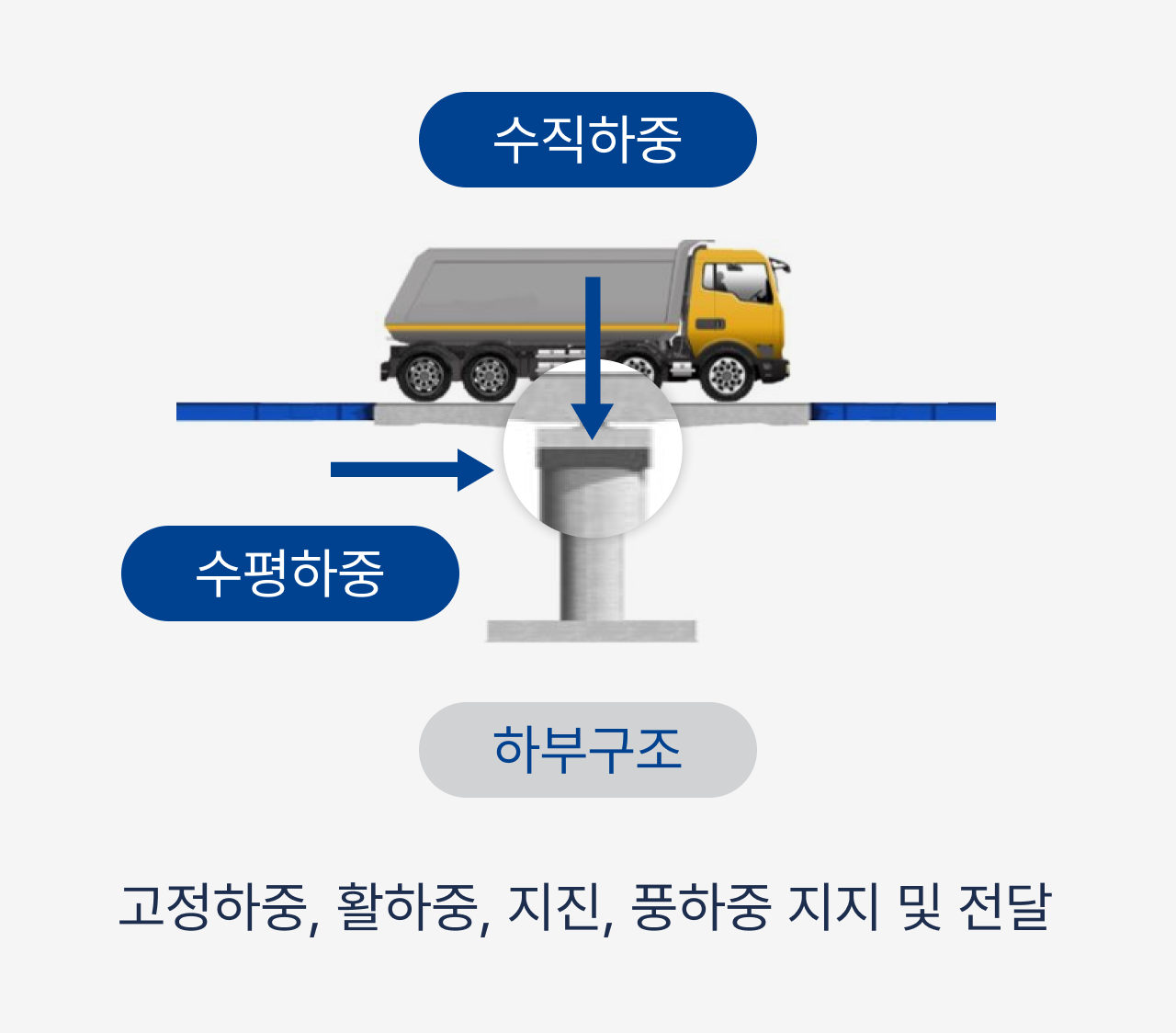

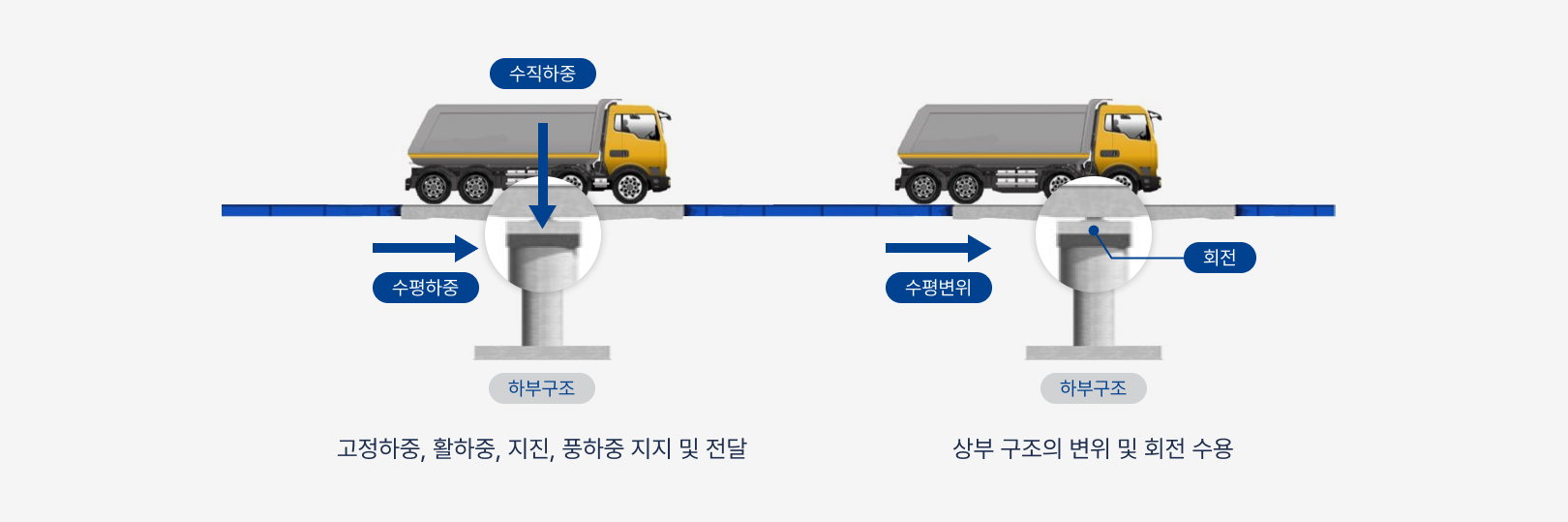

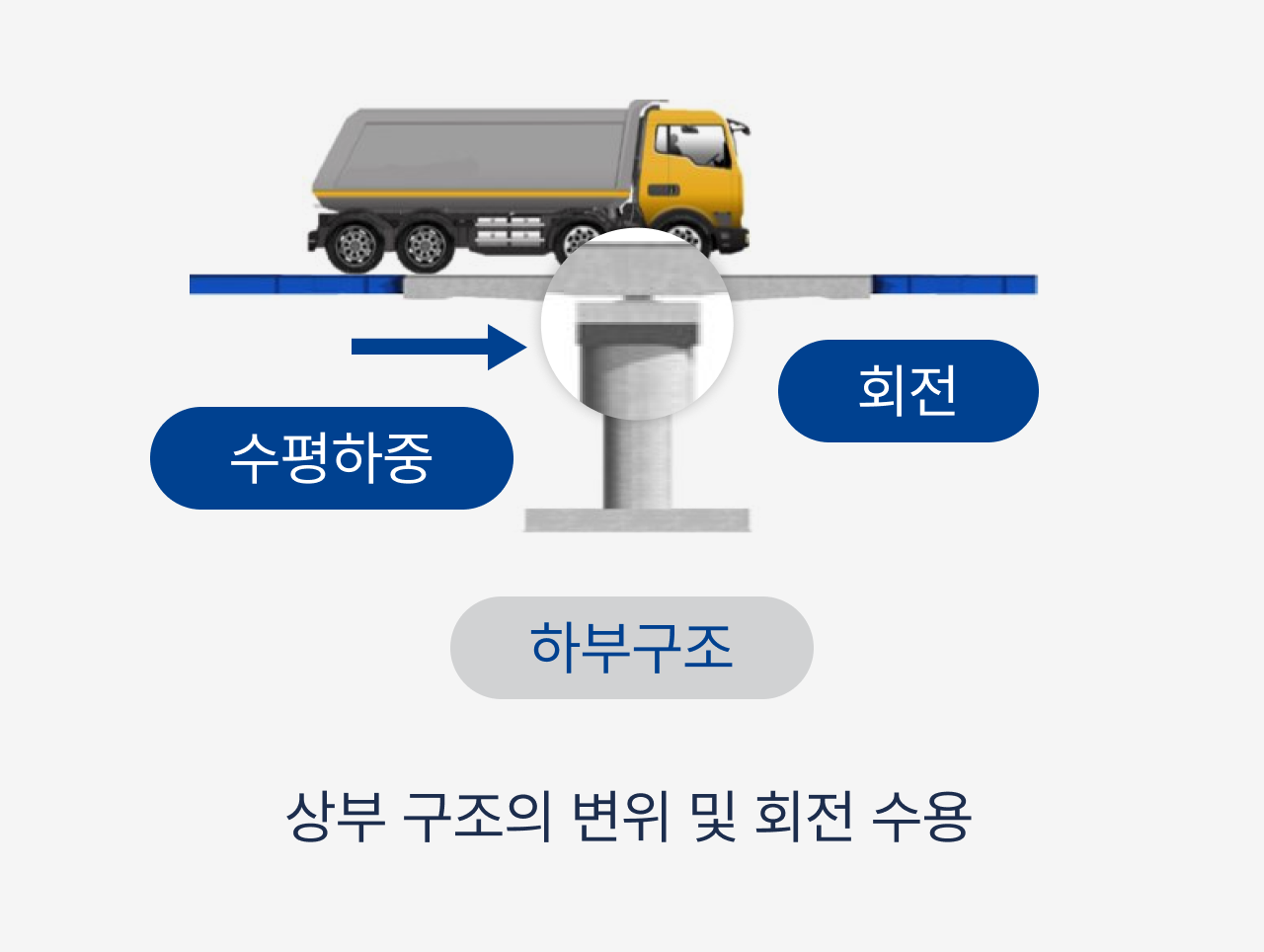

공법의 필요성
시공 품질 요구사항
기존 공법의 문제점

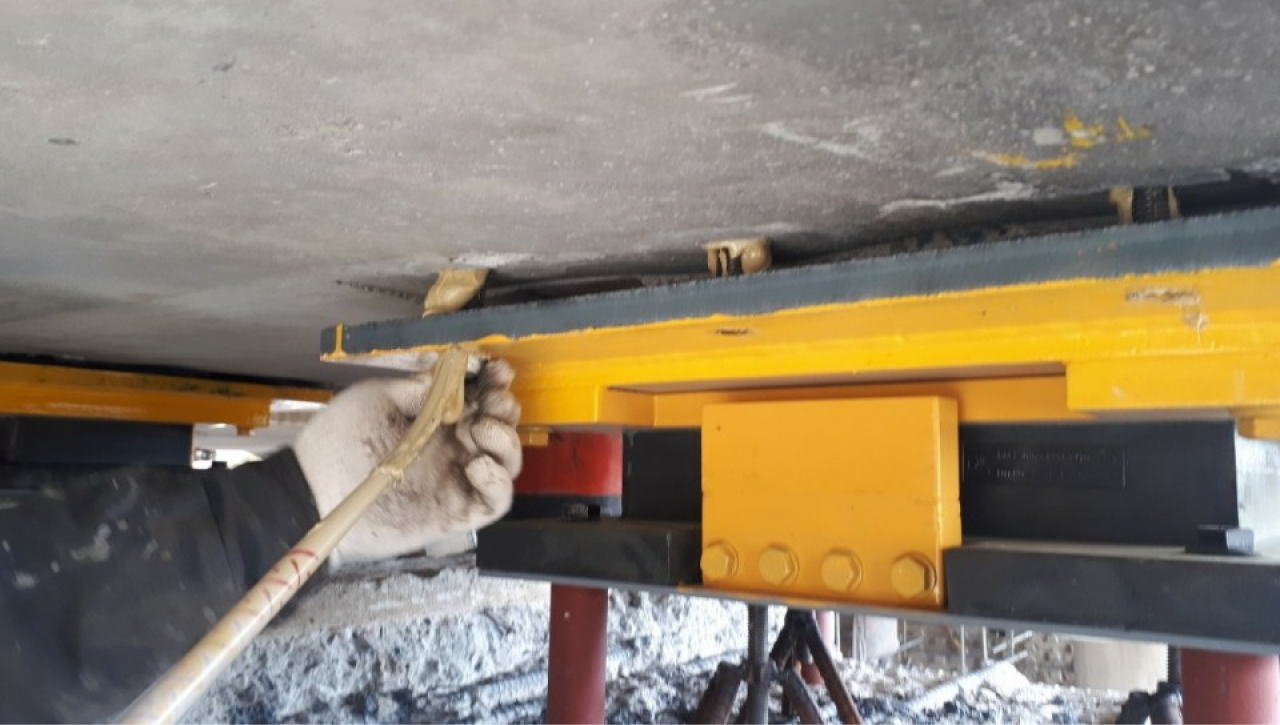

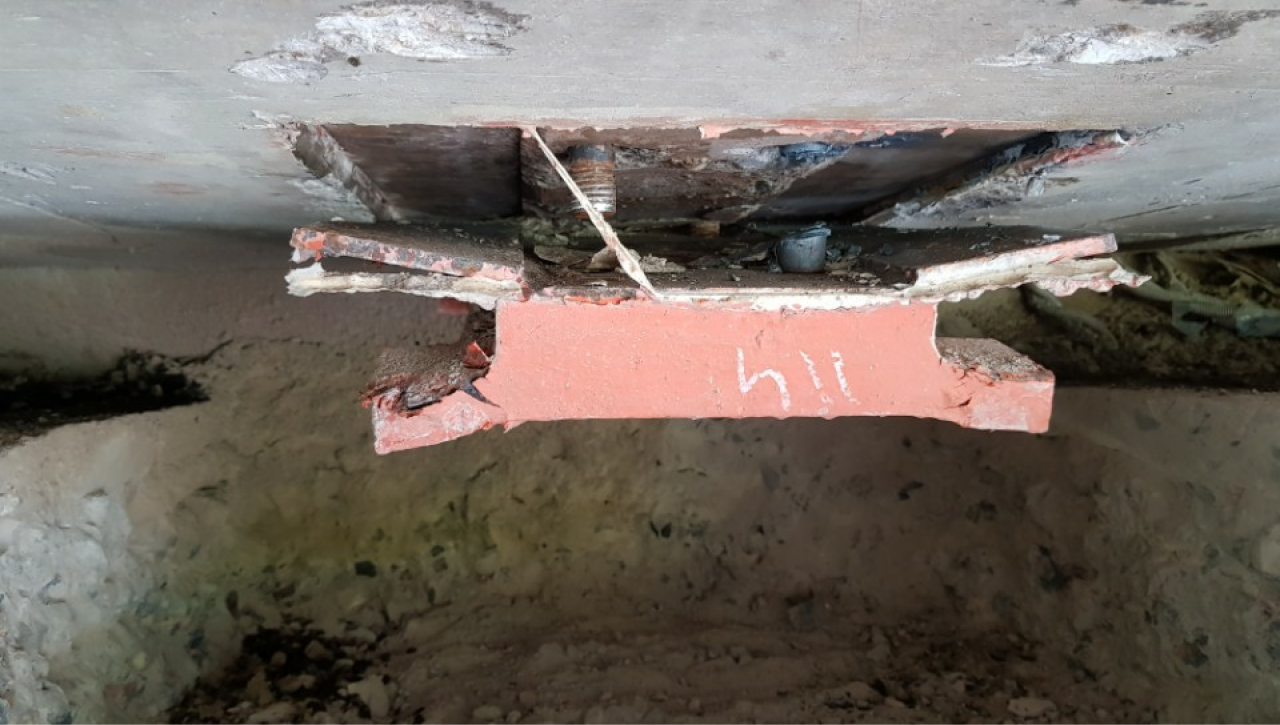

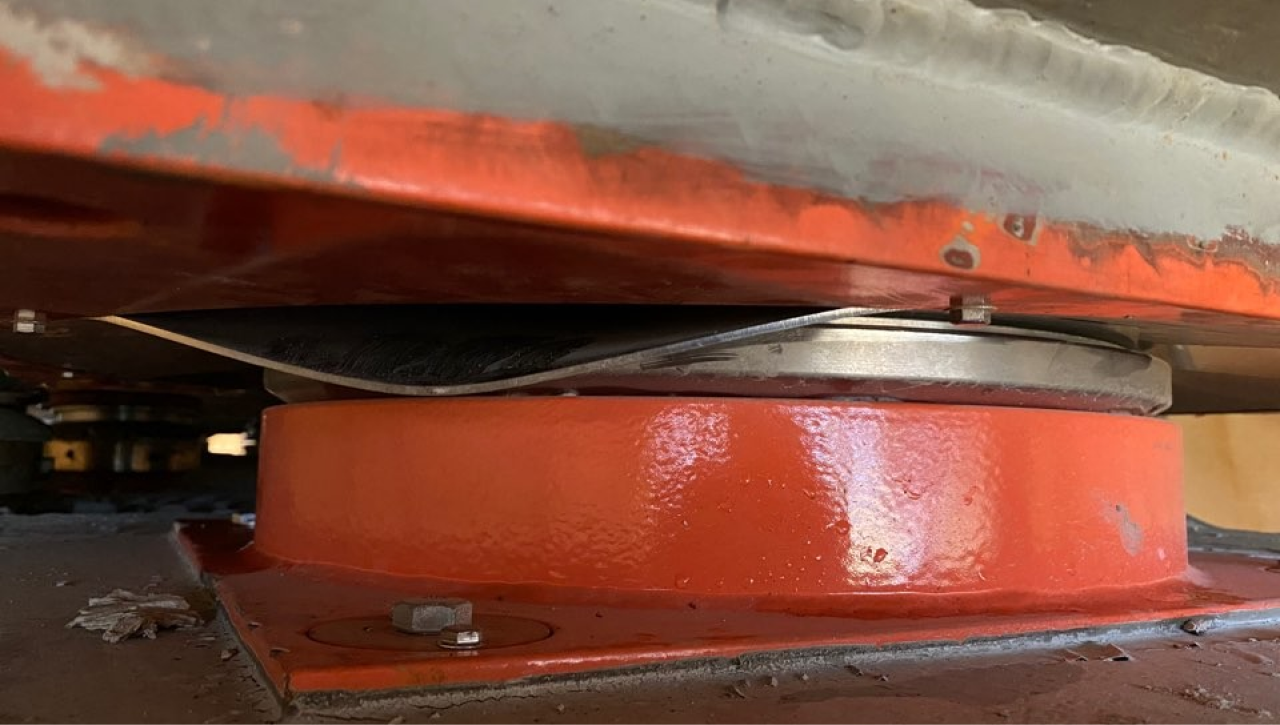

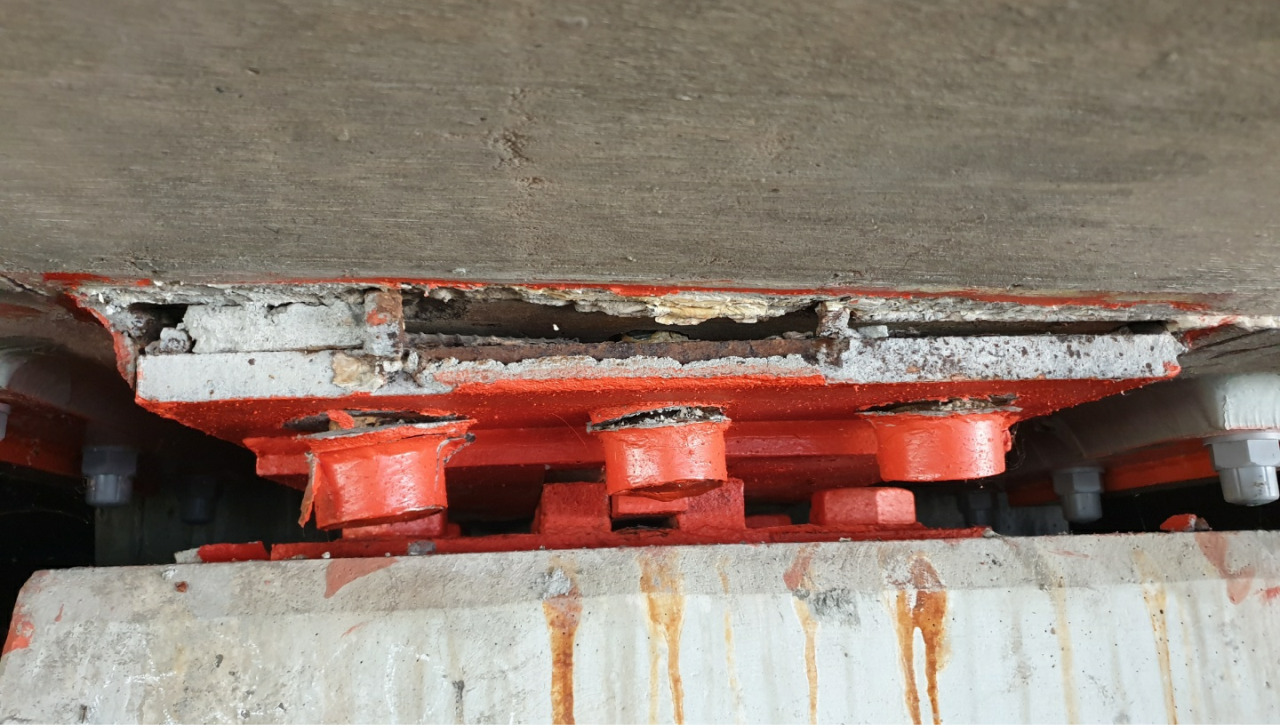

교량받침의 변형(손상)
앵커의 수평저항력상실
원인 분석
기존 구조물과 소울 플레이트 또는 신규받침 사이에
발생되는 공간에 충진재 미충진 상태
천공홀에 케미컬 액의 충진불량
상향주입에 따른 케미컬액의 하향으로 흘러내림
공법 구성

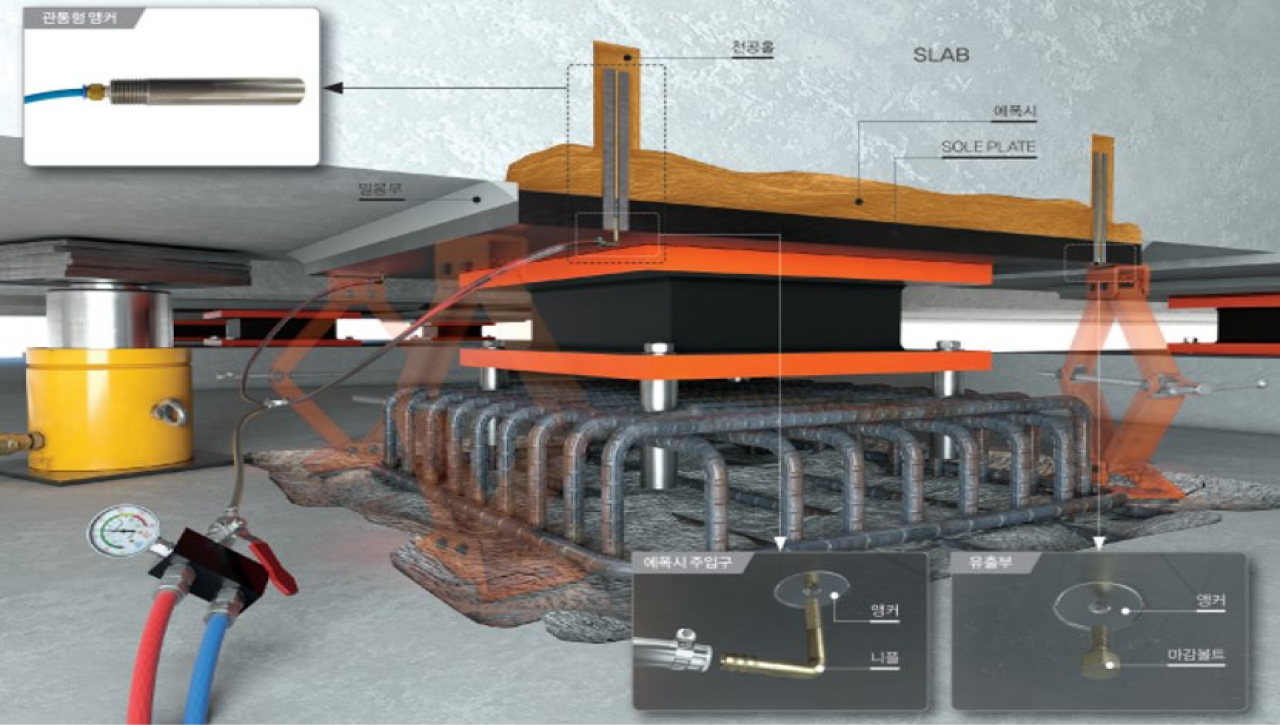

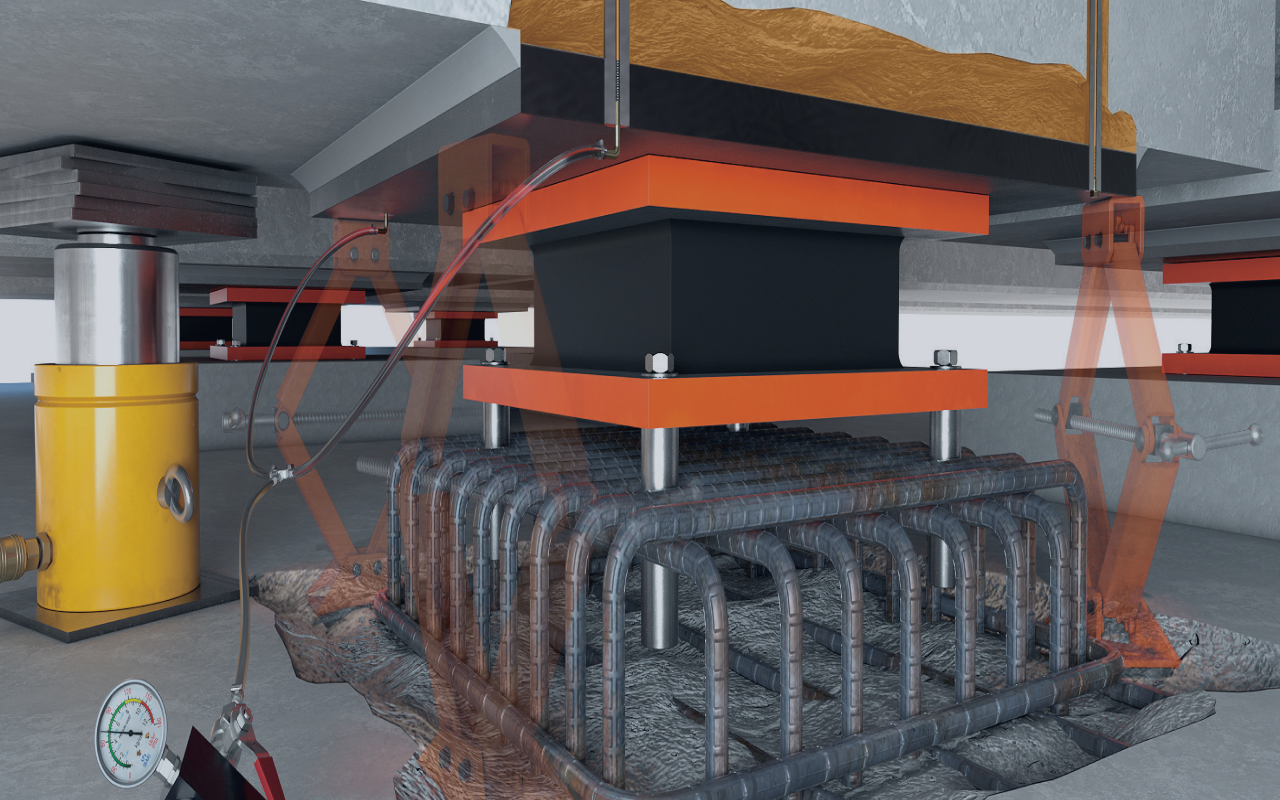

전체 구성

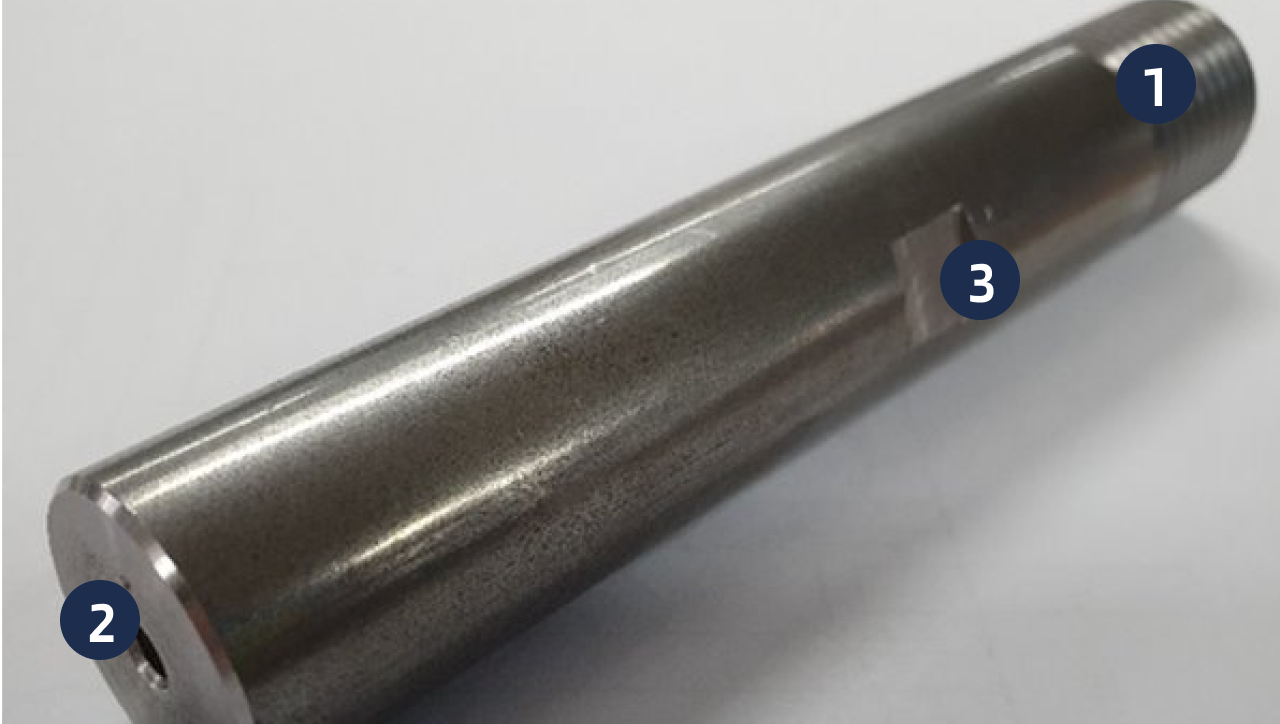

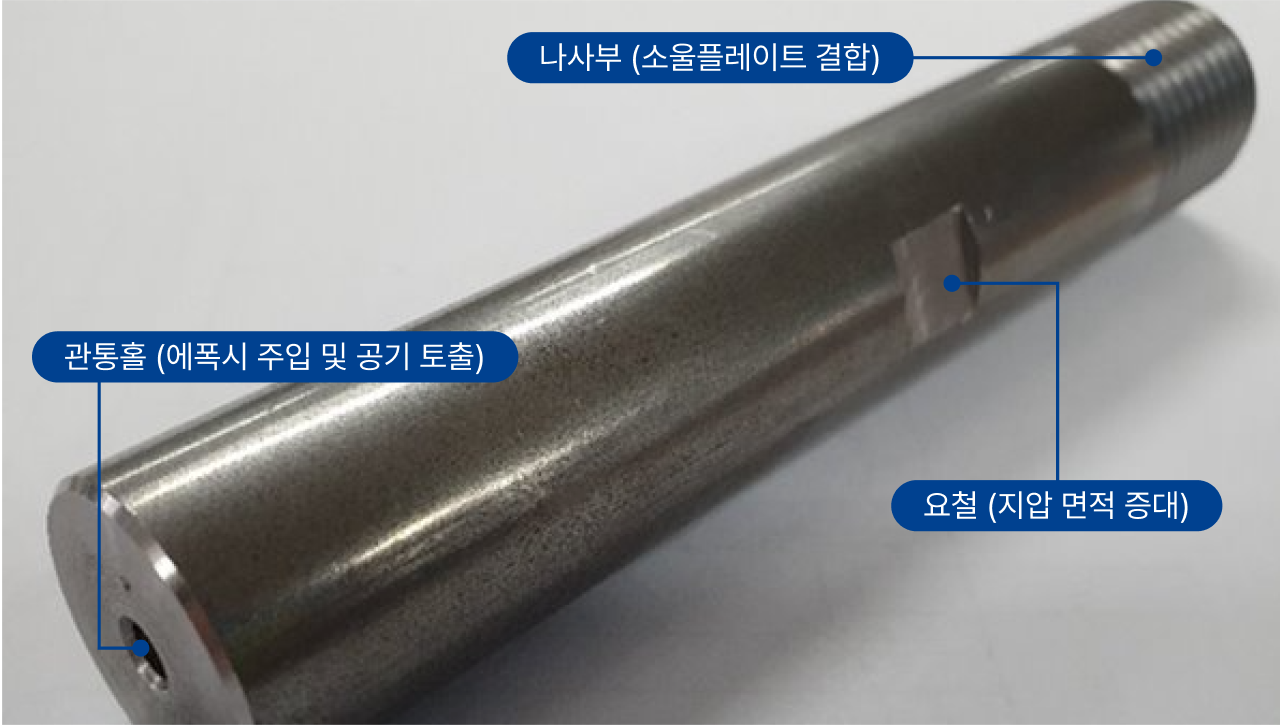

통공앵커(4개 이상) 나사부 (소울플레이트 결합) 관통홀 (에폭시 주입 및 공기 토출) 요철 (지압 면적 증대)

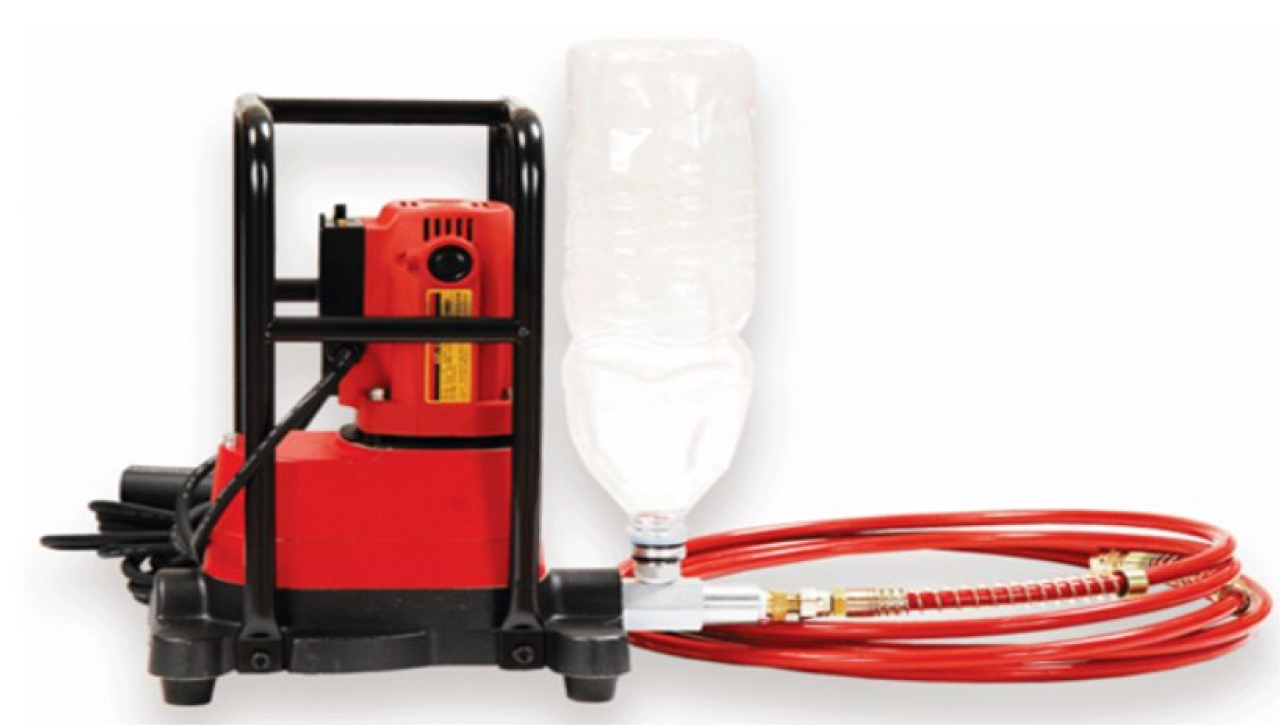

펌프 및 호스

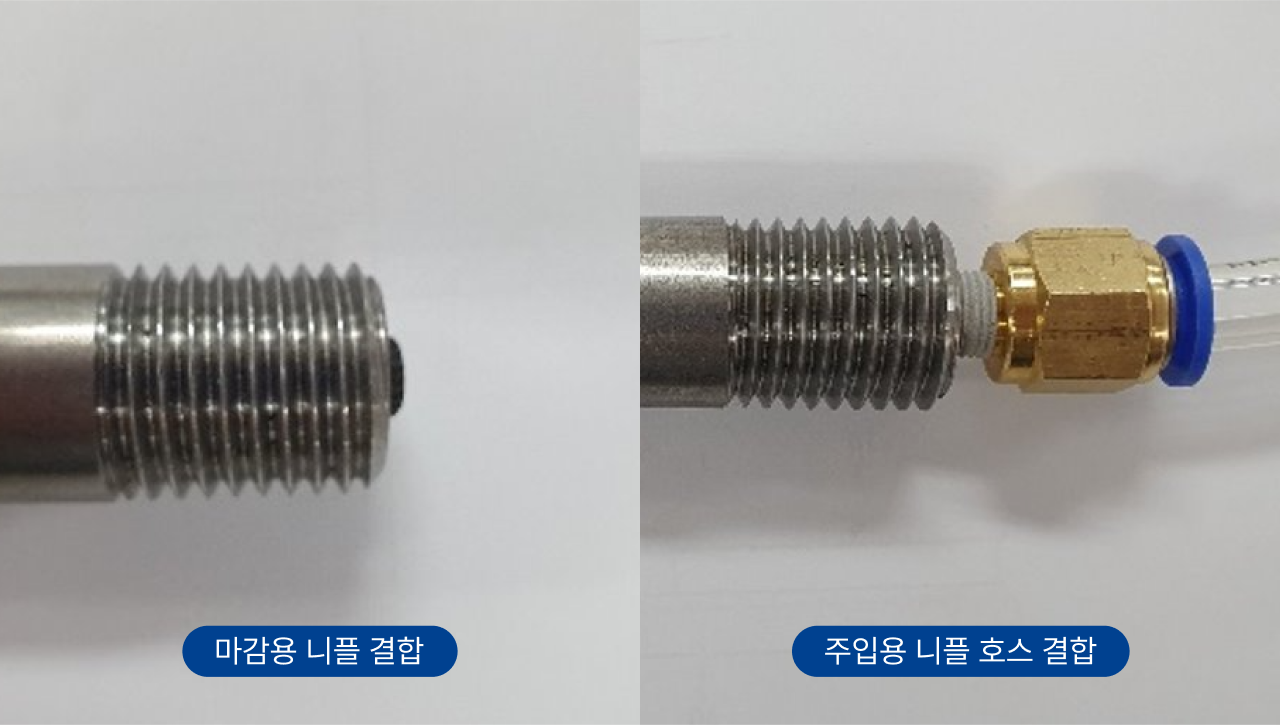

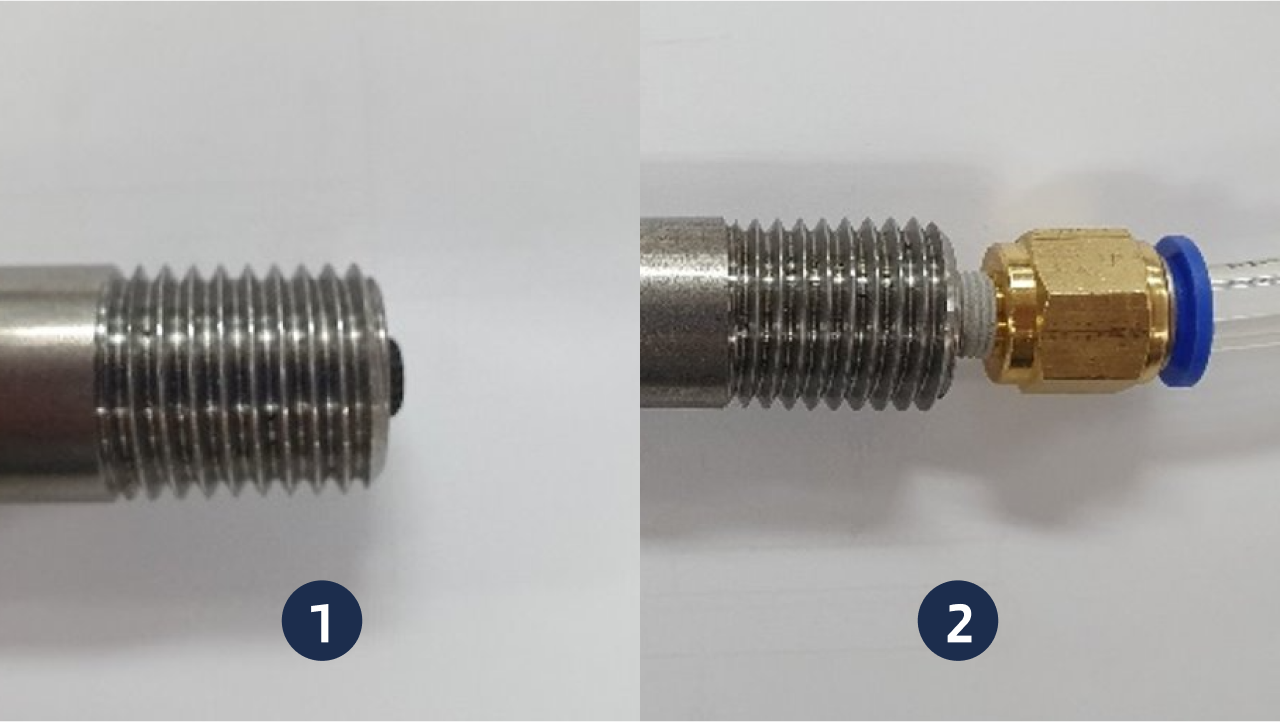

주입 니플, 토출 마감 니플, 주입 호스 마감용 니플 결합 주입용 니플 호스 결합

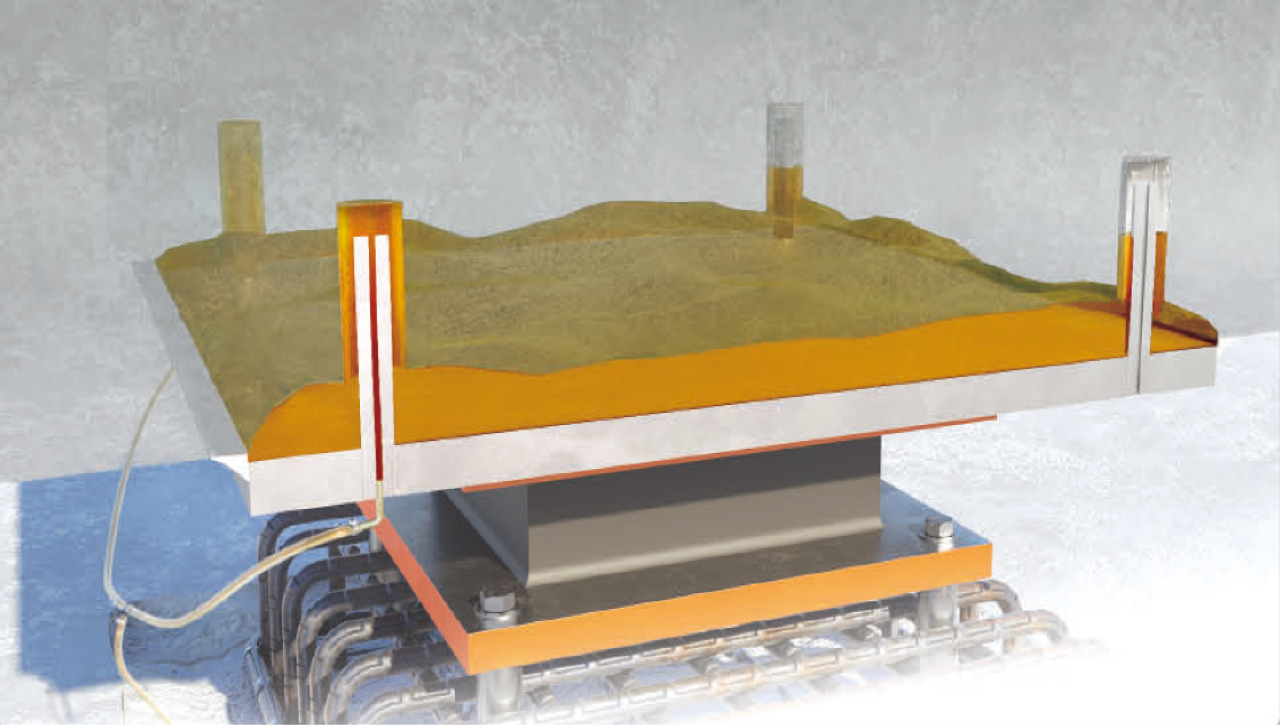

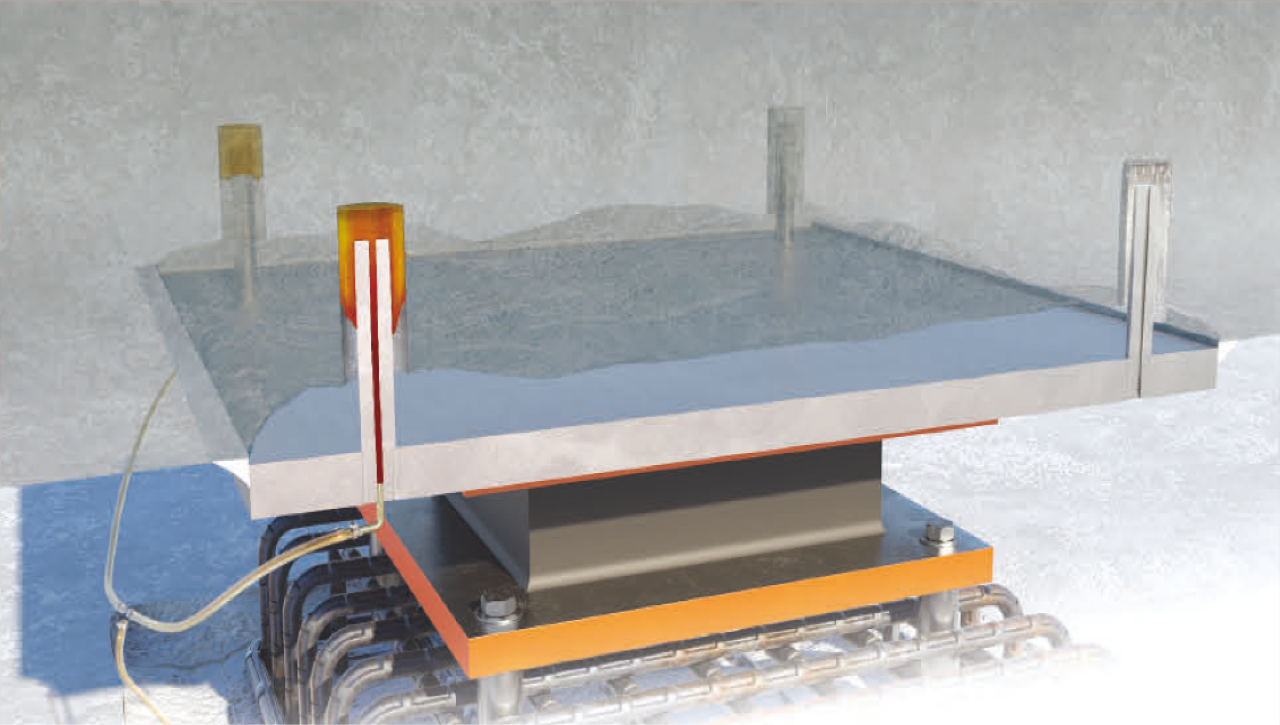

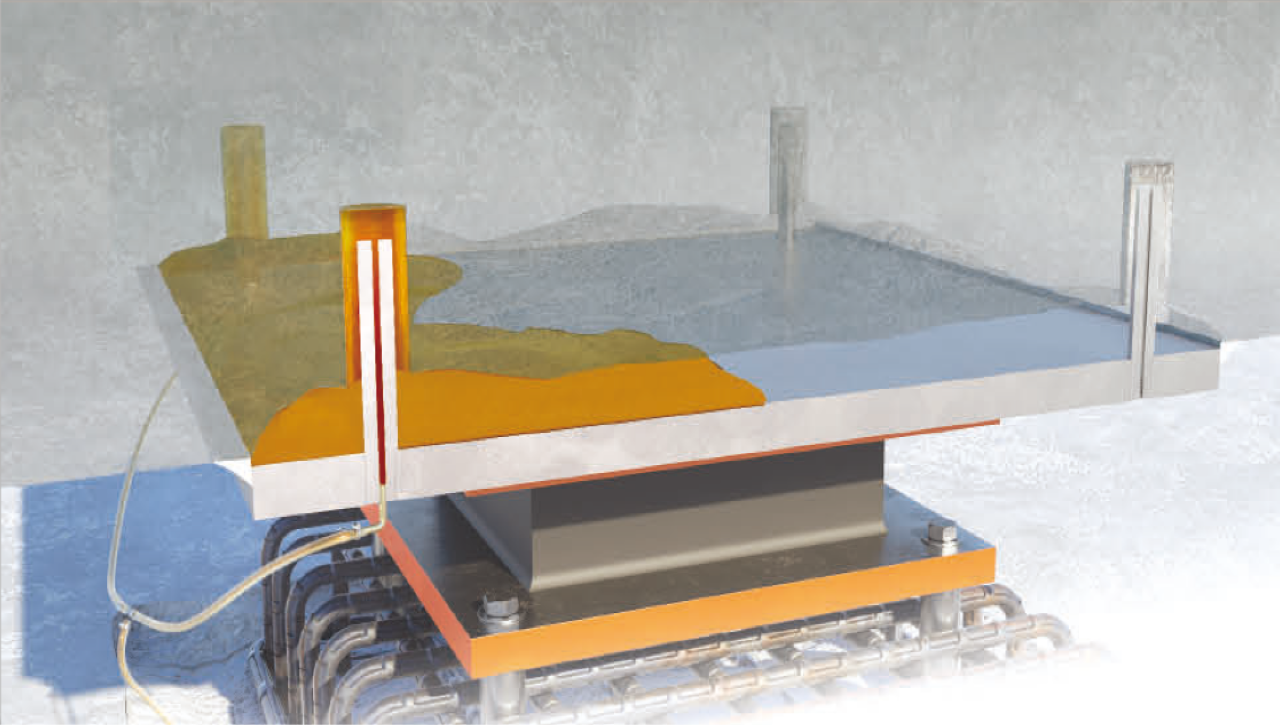

에폭시 주입 단계
1. 주입부 관통형 앵커 및 천공홀 에폭시 충진
2. Sole Plate 상면 에폭시 충진
3. Sole Plate 상면 및 유출부 천공홀 에폭시 충진
4. 유출부 관통형 앵커 에폭시 토출

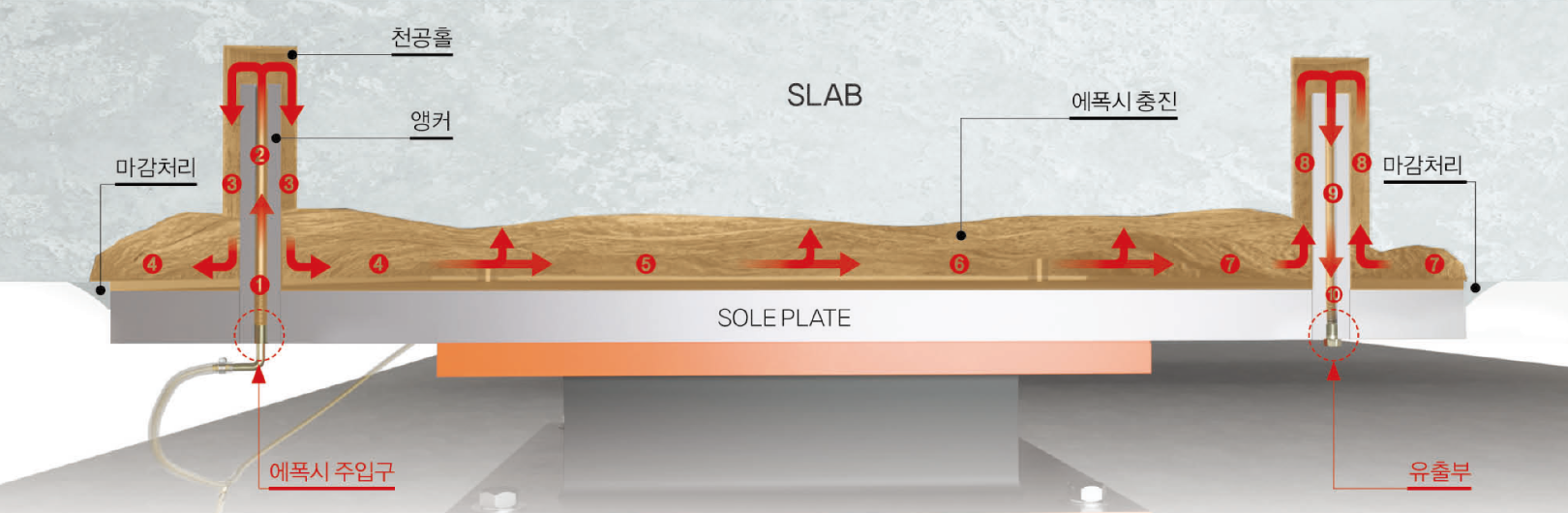

에폭시 주입 흐름도

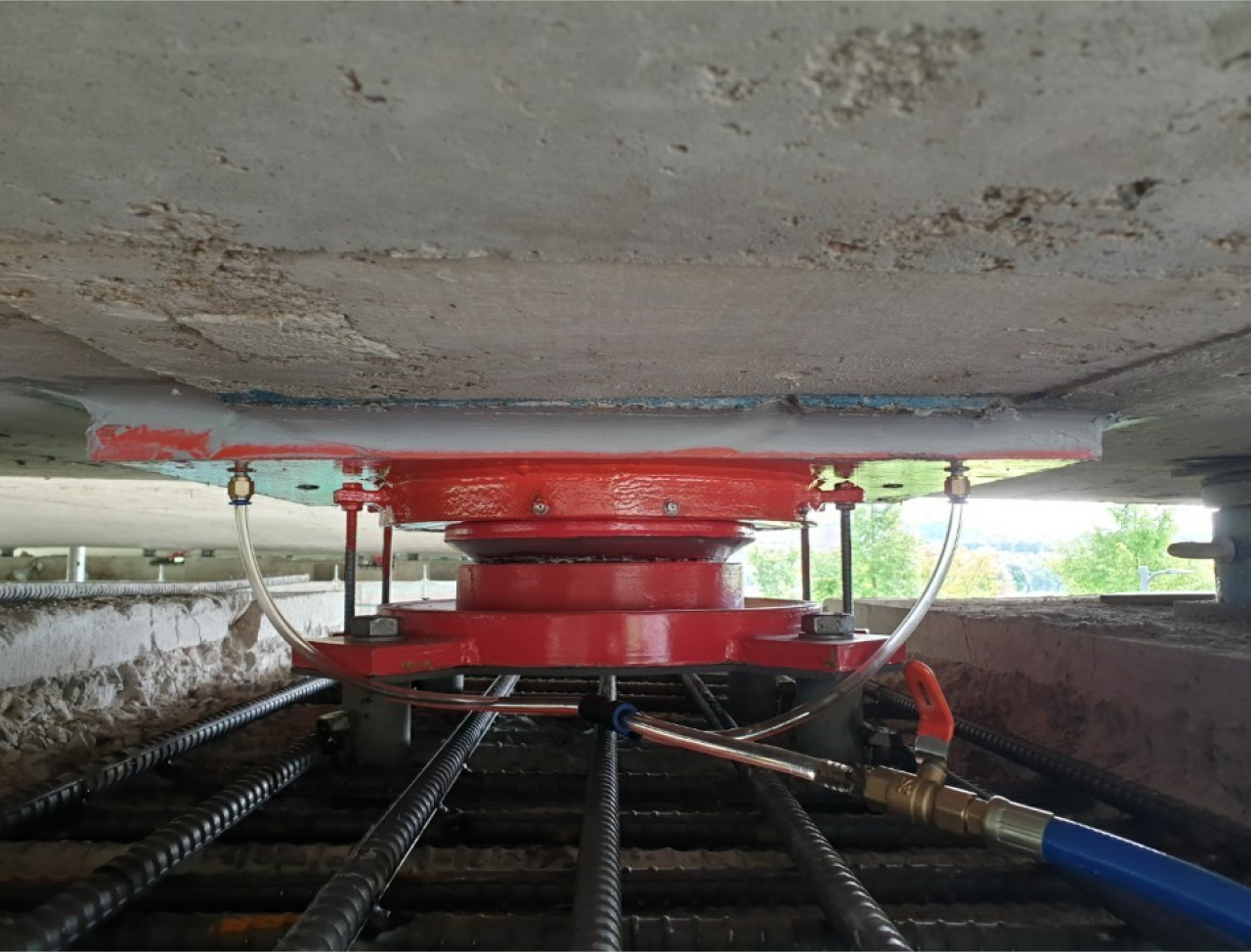

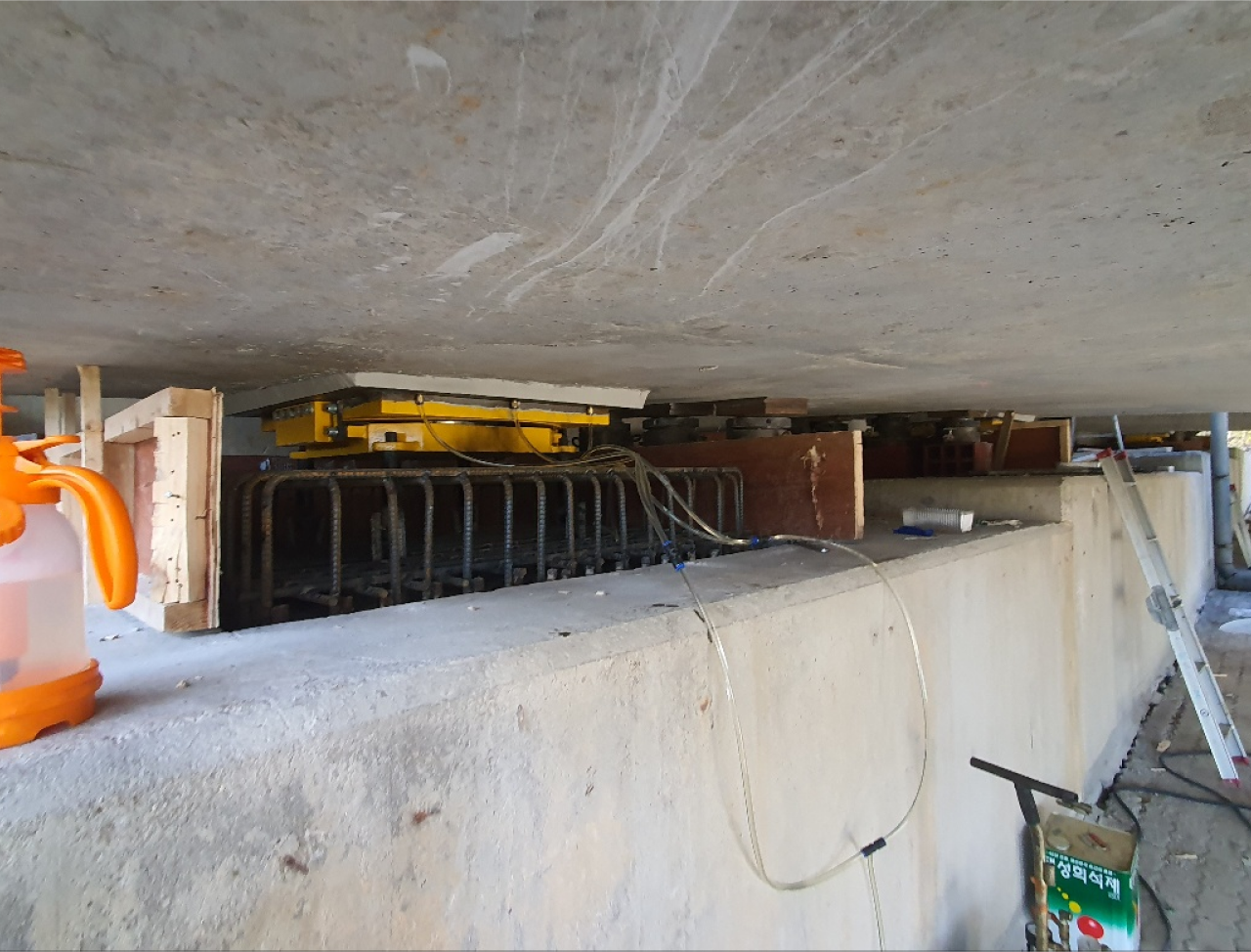

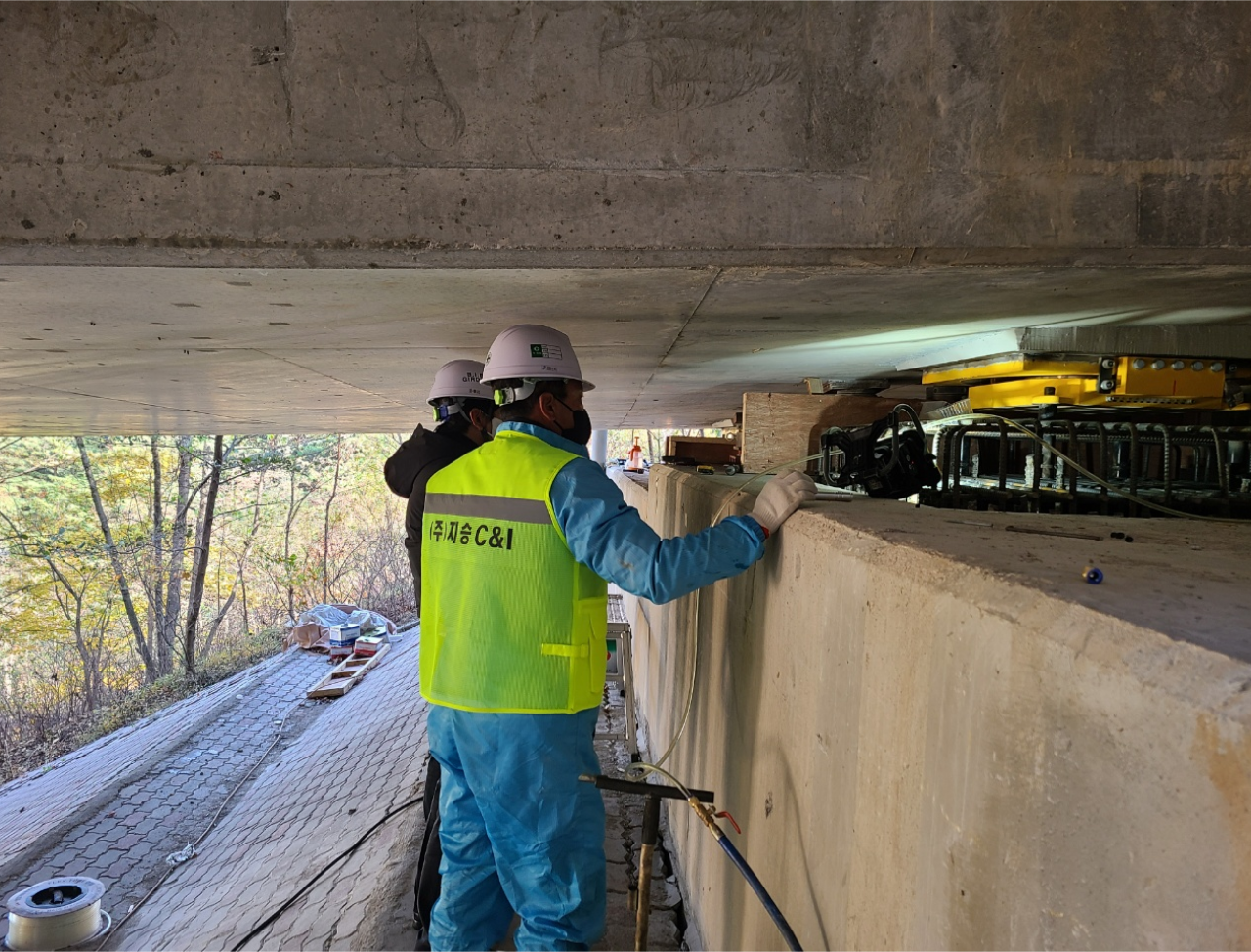

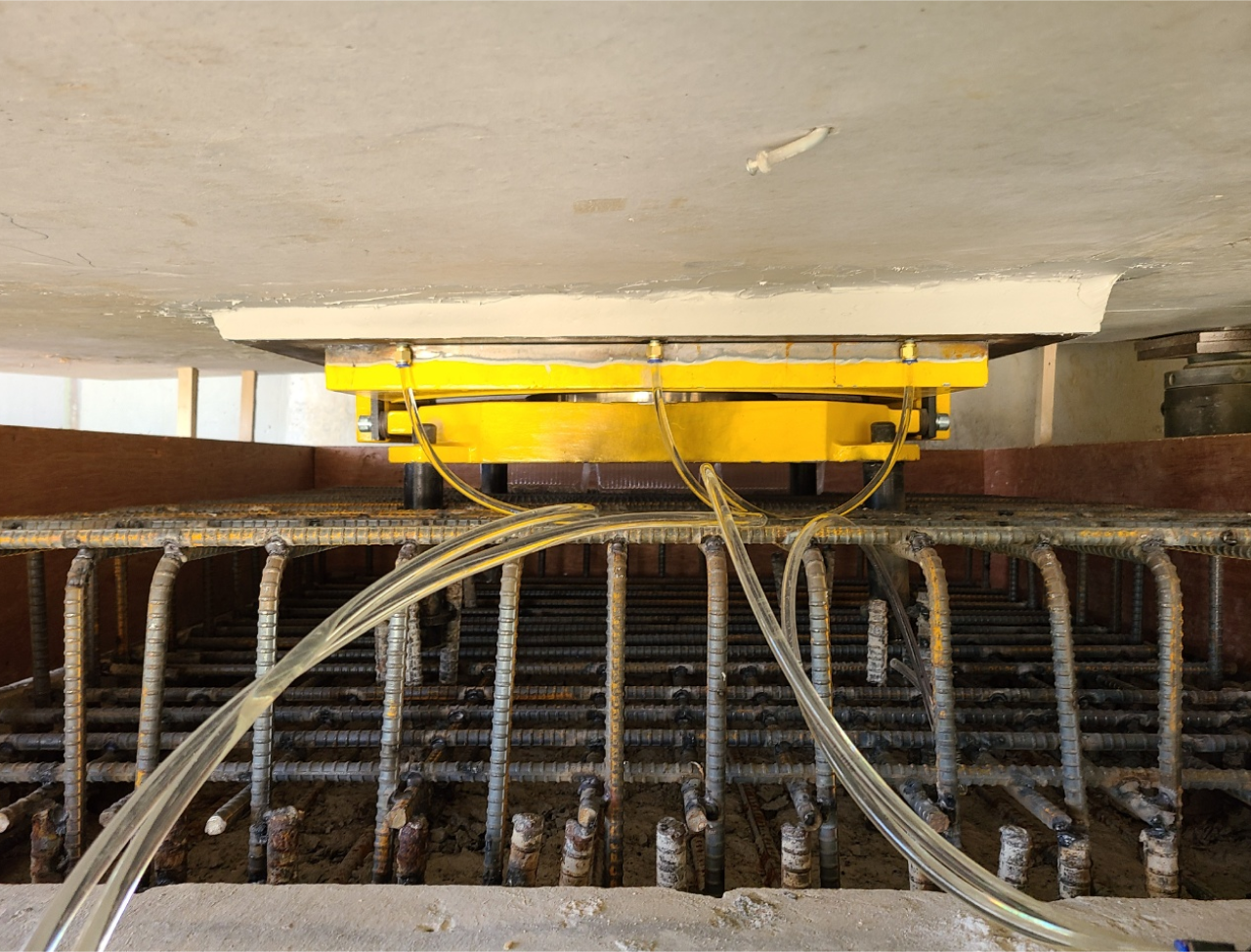

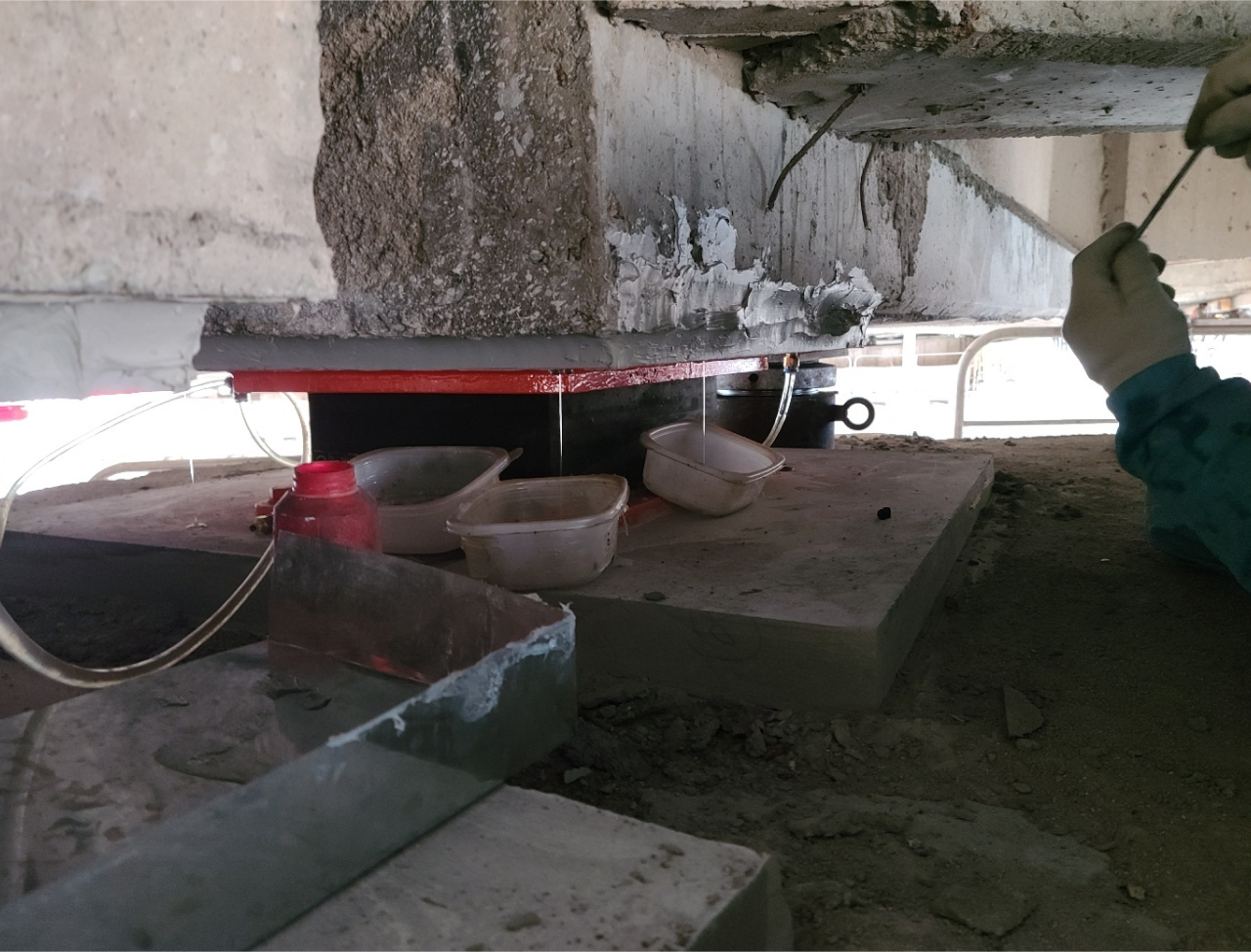

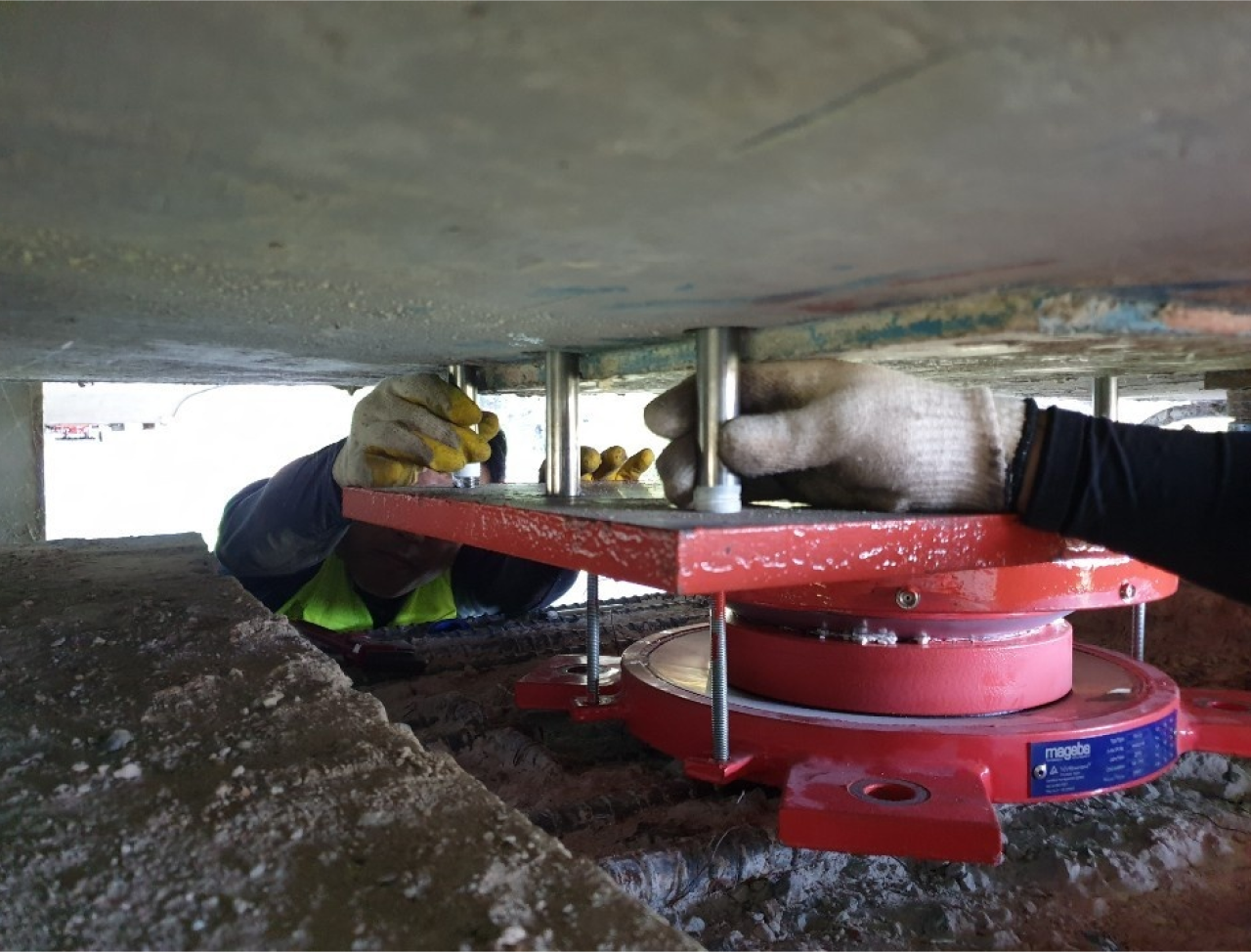

시공실적
