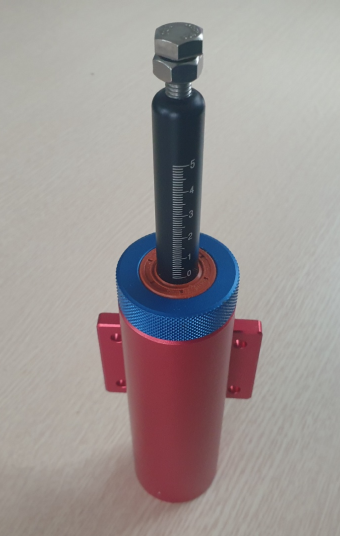

교량 인상 이후부터 인하시점까지 받침 교체 작업 동안 인상량의 변화를 용이하게 계측할 수 있는 장치로, 교량 인상량의 절대값 관리가 가능한 장기 계측장치​입니다.​

공법 개요상시인상량 측정장치

교량 인상과 인하공정 사이에 받침 교체가 진행 중 교량의 수직변위량을 측정하는 장치로, 받침 교체 전 교량의 레벨과 최종 받침 교체 이후 교량의 레벨의 계측 관리가 가능한 내구성이 우수한 장치로 받침 교체 작업에 영향을 받지 않는 별도 변위 측정 장치입니다.​

장기계측의 필요성

  • 기존 교량인상에서는 받침을 교체하는 동안 별도 인상량 계측이 없습니다.
  • 인상 및 인하시점의 계측장비는 작업장비(브레이커 등)의 영향을 받는 매우 민감한 센서가 사용되고 컨트롤박스와 각각 센서는 케이블로 연결됩니다.
  • 실제 작업중에는 작업자, 작업장비, 자재 등과 센서 및 케이블과 간섭이 발생되므로 모든 센서와 케이블이 철거됩니다.
  • 따라서 현재의 인상방법은 인상과 인하 시점에서만 인상량 계측으로 각 측정 시점의 상대값으로 실제 작업중에 발생되는 인상량의 변화를 알 수 없습니다.
  • 구분
    인상량 계측 현행
    문제점
  • 인상 시점
    케이블 연결의 민감한 계측 센서
    인상 시점 1시간동안 인상량 계측
  • 받침 교체 작업 중
    계측 없음
    받침 교체 작업동안(통상 1-2주) 인상량 변화를 알 수 없음
  • 인하 시점
    케이블 연결의 민감한 계측 센서
    인하 시점 1시간동안 인하량 계측

장기계측기 특징

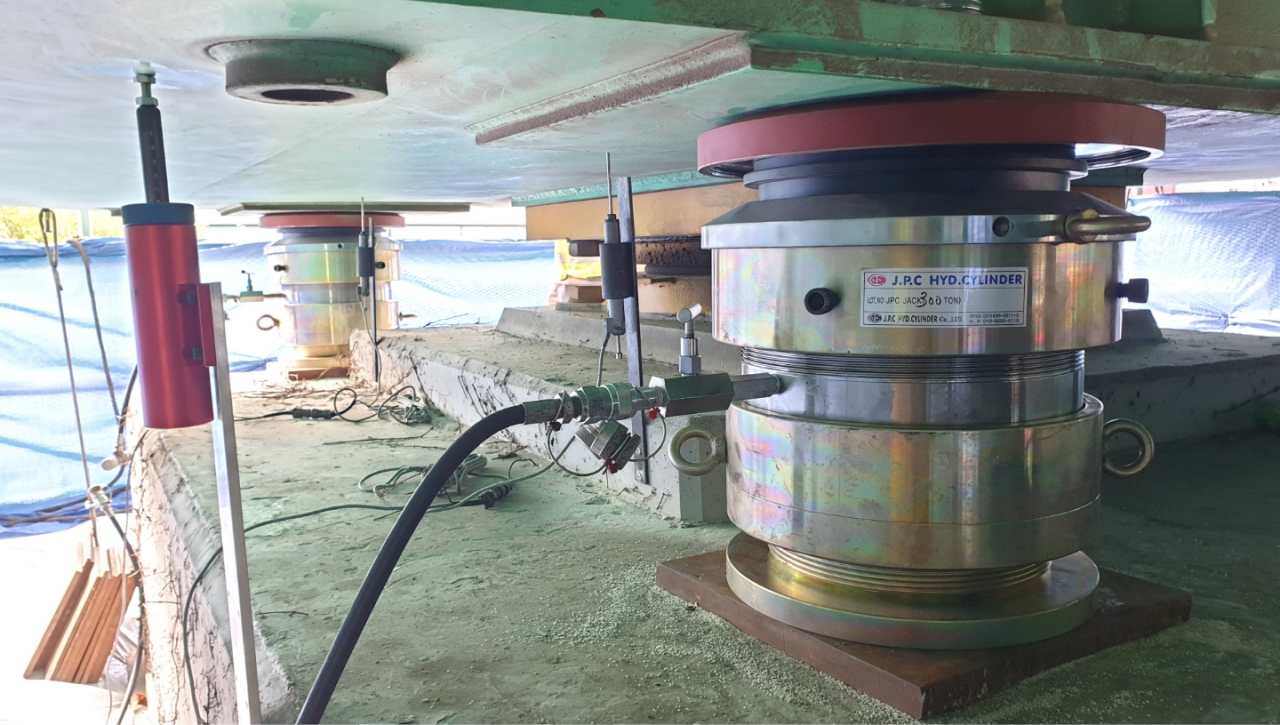

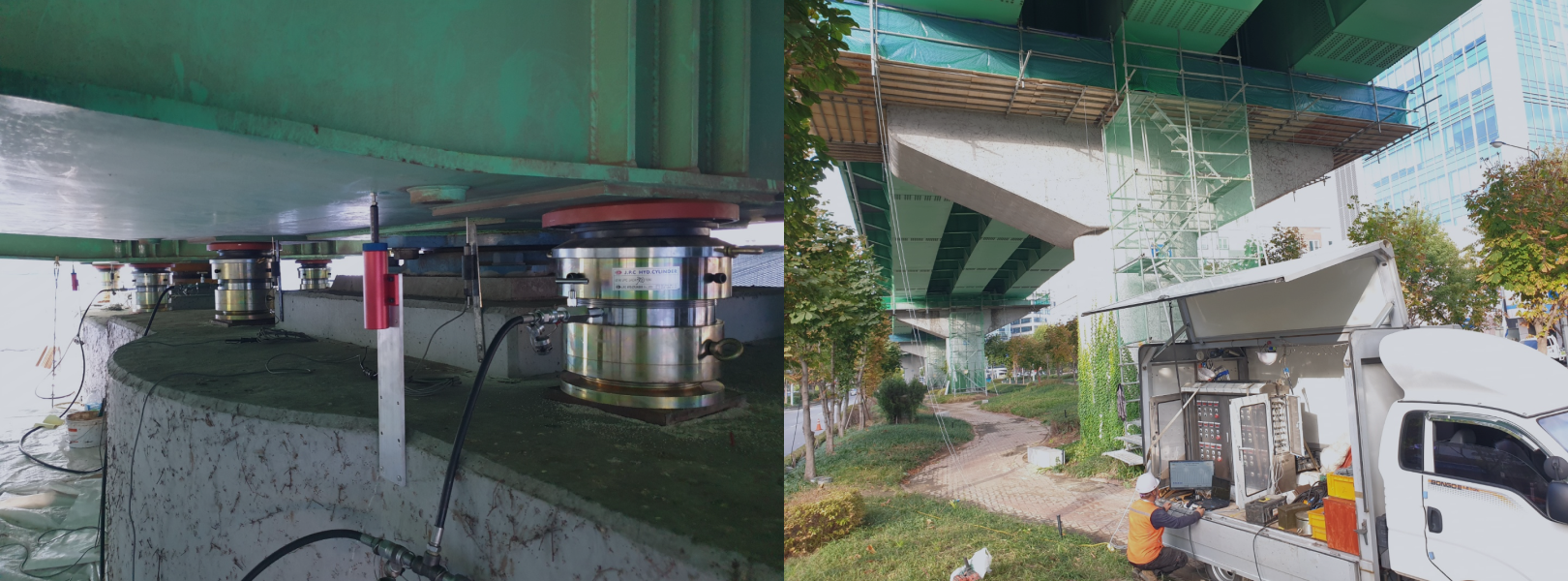

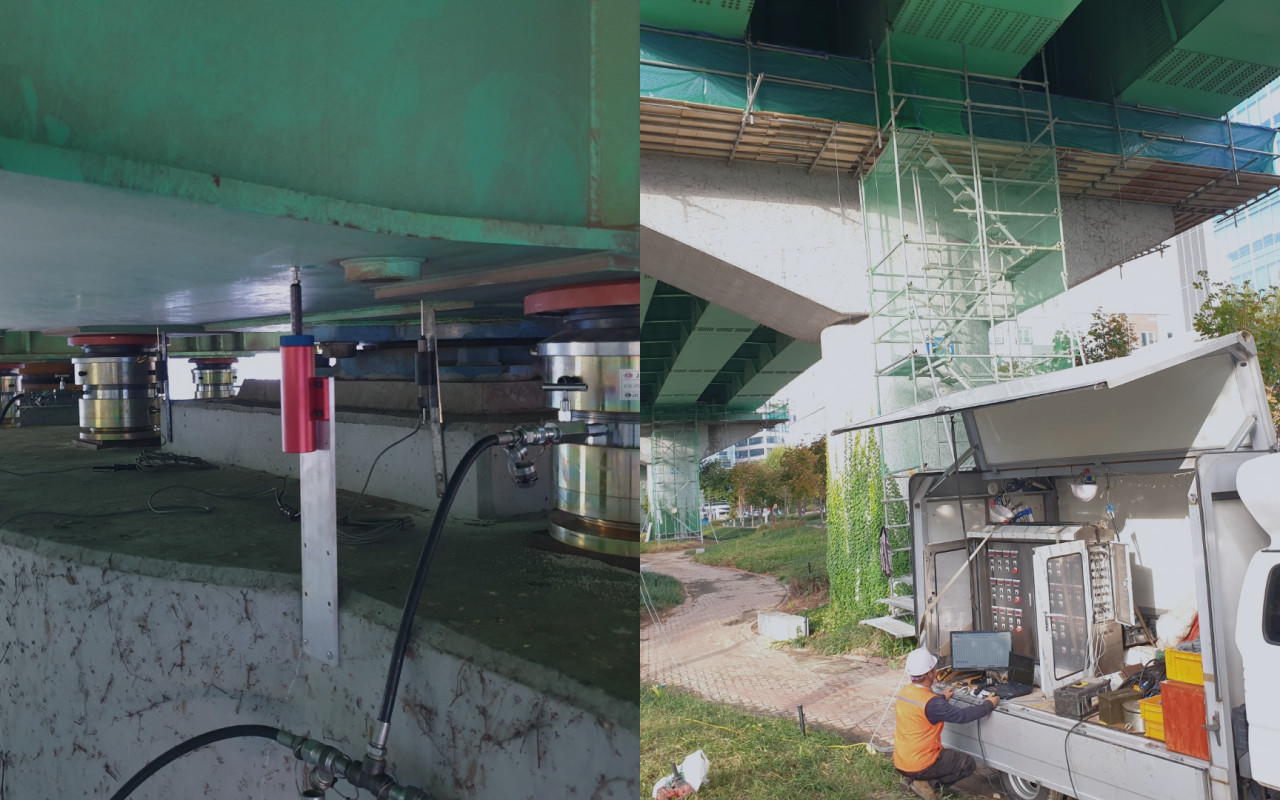

  • 인상 시점(케이블 계측+장기계측)​

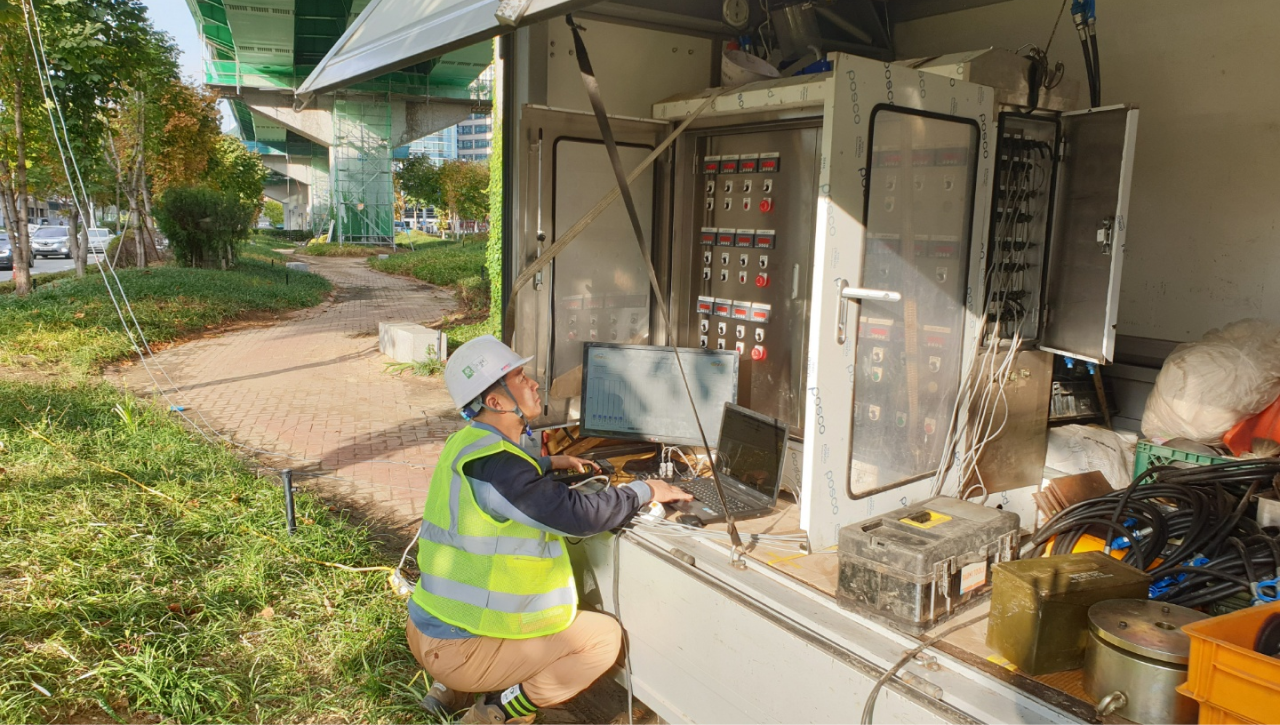

  • 컨트롤 박스​​

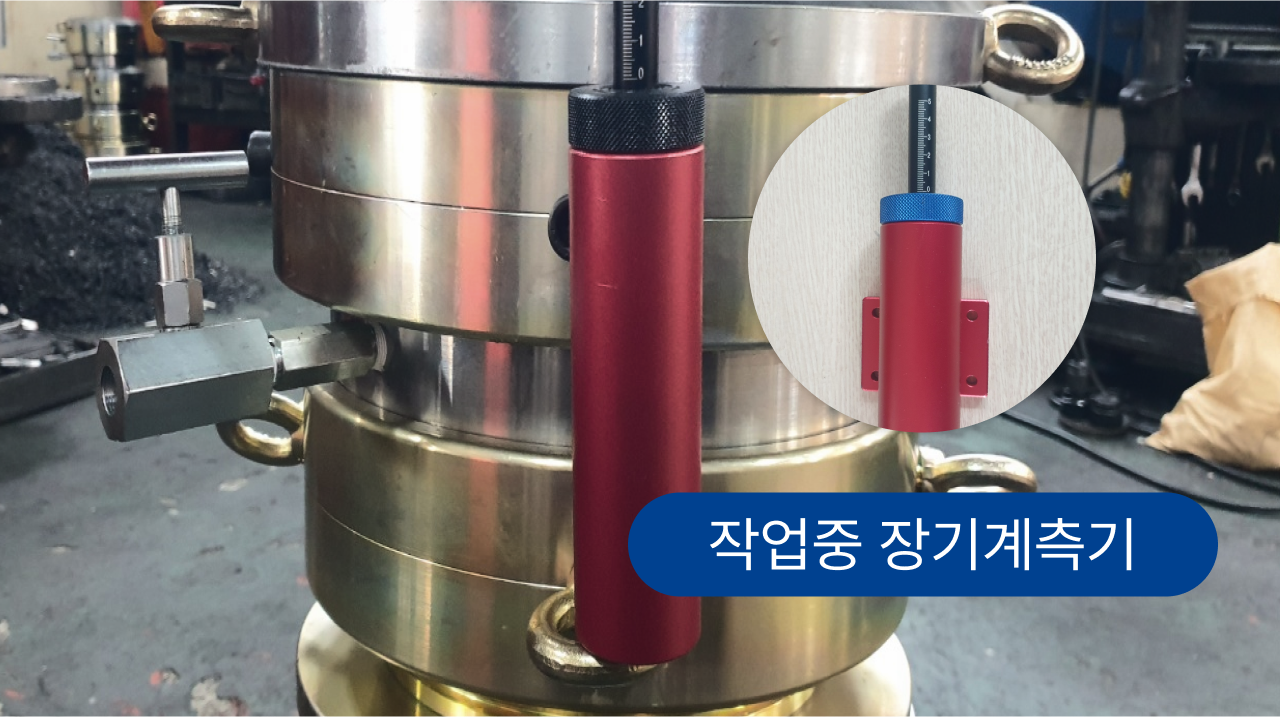

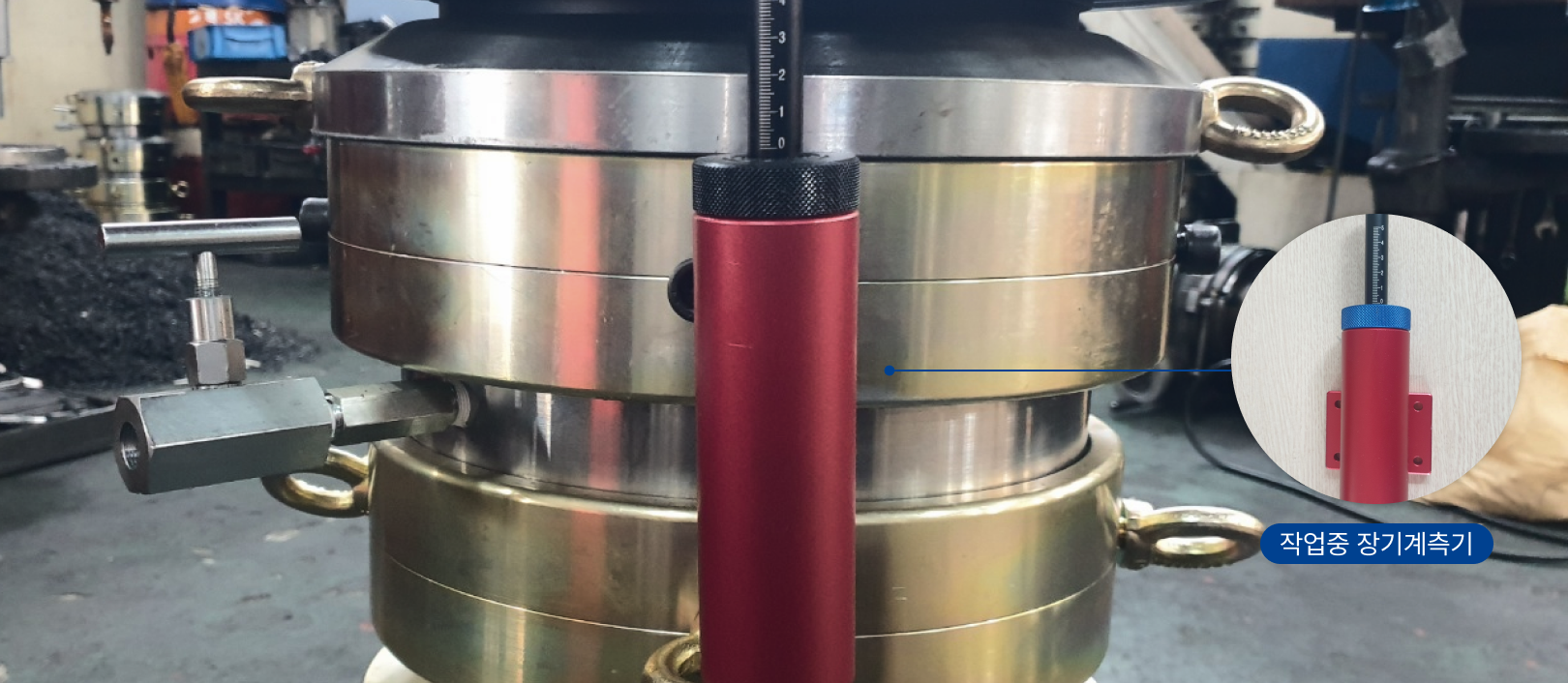

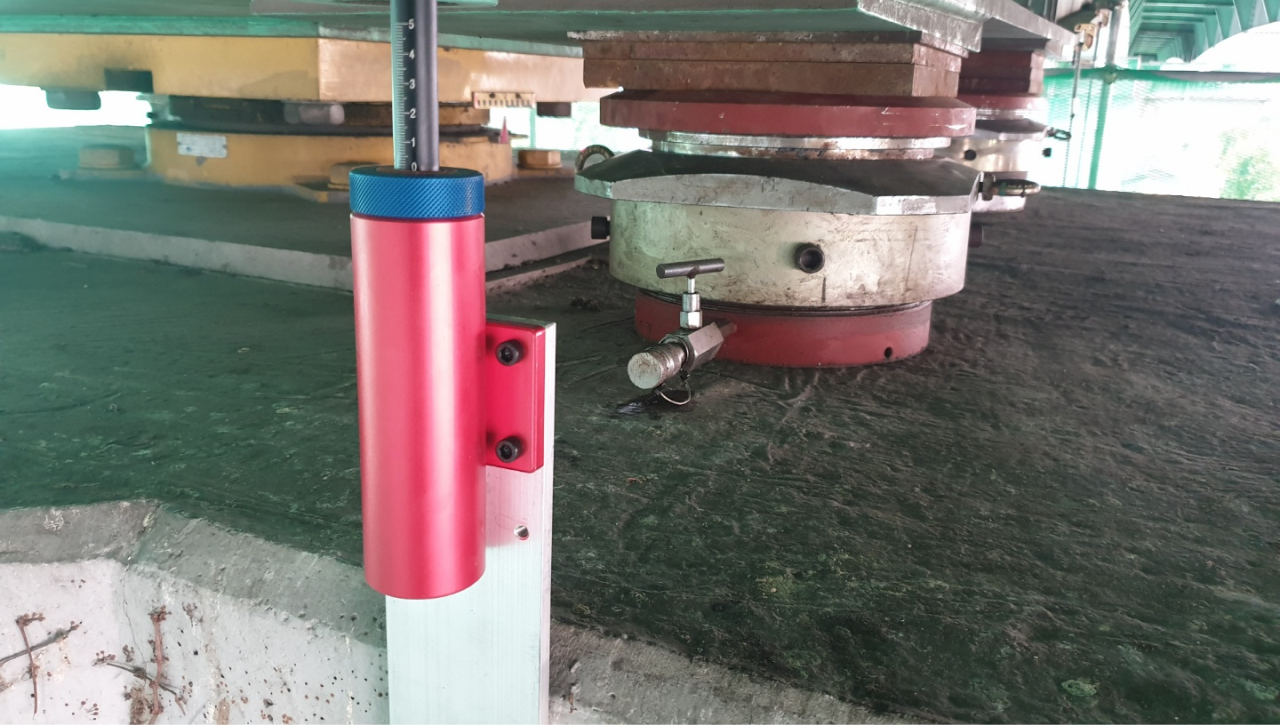

  • 작업 중(장기계측)​

  • 인하 시점(케이블 계측+장기계측)​​

  • 인상량의 절대값
    관리 가능

    • 기존의 경우 인상과 인하시점에만 계측기가 설치되고 작업중에서는 계측기가 철거되므로
      인상량의 상대적인 값만 측정되고 있습니다.
    • 작업중에도 장기계측기 설치되어 관리되므로 인상부터 인하시점까지 인상량의 절대값
      계측이 가능

  • 장기 계측기의
    작업 영향도​

    • 장기계측기는 유압잭 또는 작업의 영향을 미치지 않은 위치에 설치가 가능하여 작업의
      영향이 없음​

  • 장기 계측기의
    운영​

    • 인상 및 인하시점 : 케이블 센서계측+장기계측​
    • 작업중 : 장기계측​
