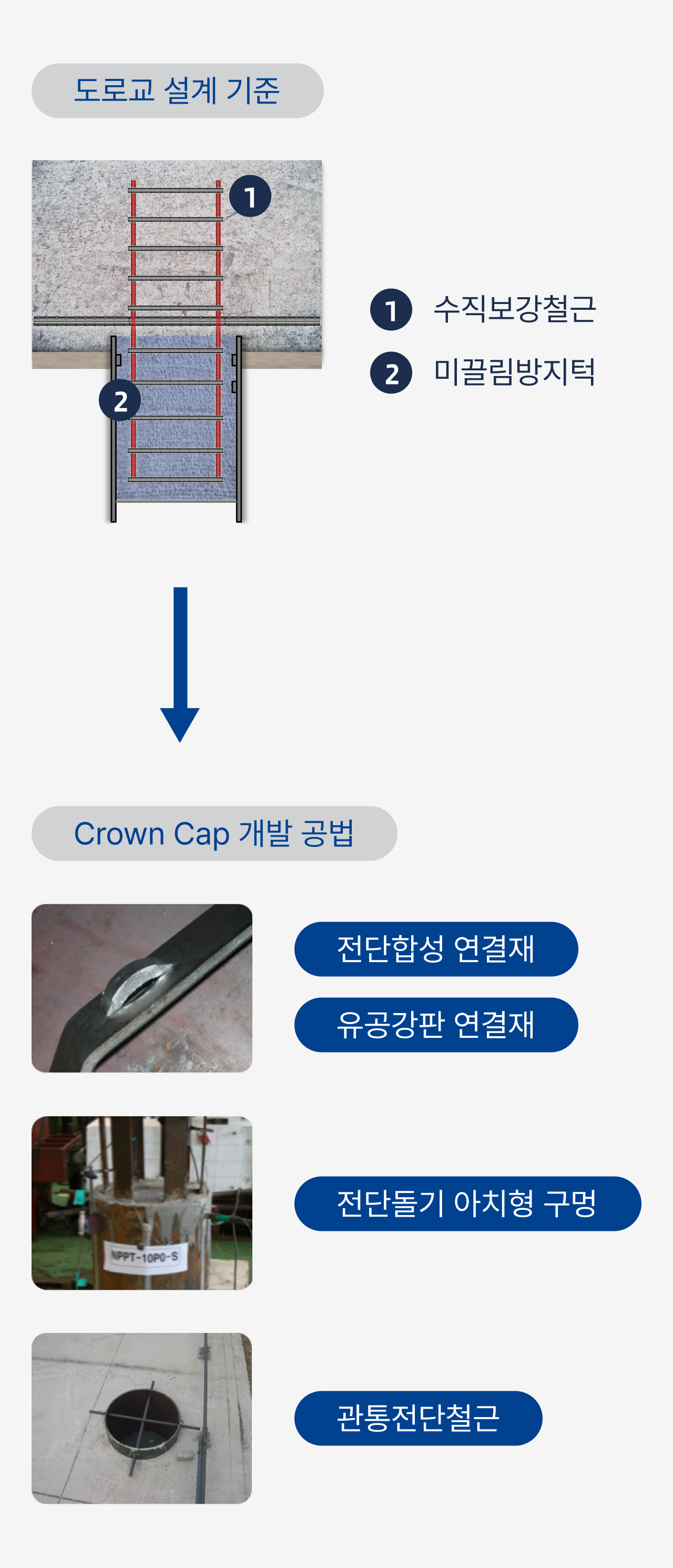

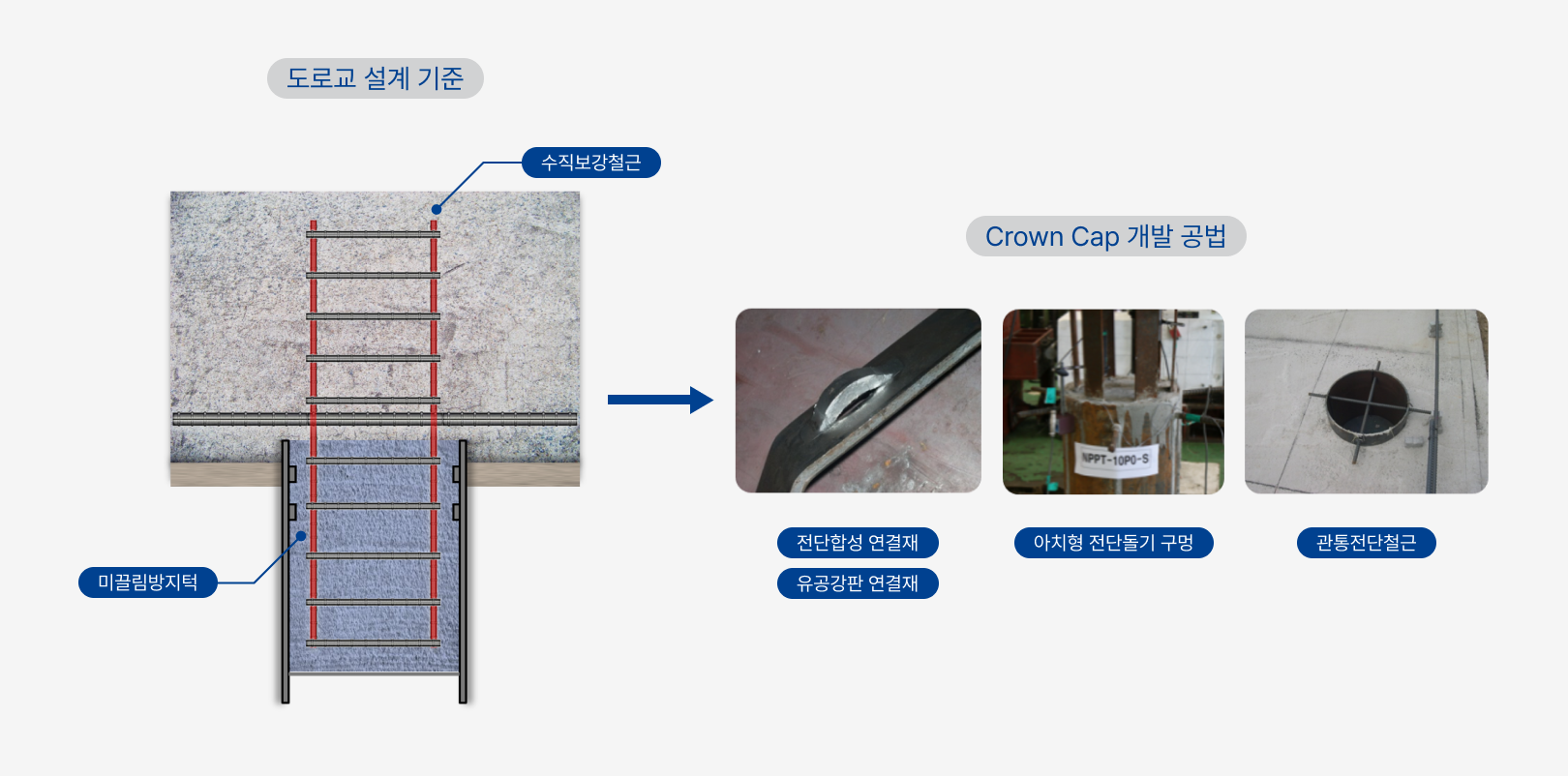

확대기초 구조물을 지지하는 말뚝(강관, PHC)에서 말뚝과 확대기초간의 강결합 조건을 만족하는 말뚝머리 보강공법으로
말뚝 상단에는 관통철근을 교차 배치하고, 스트립 강판에 일정 간격의 전단돌기(Shear key)가 있는
유공강판 연결재(Perforated Rib Plate)를 활용한 말뚝머리 보강공법(Crown Cap 공법)
공법 특징

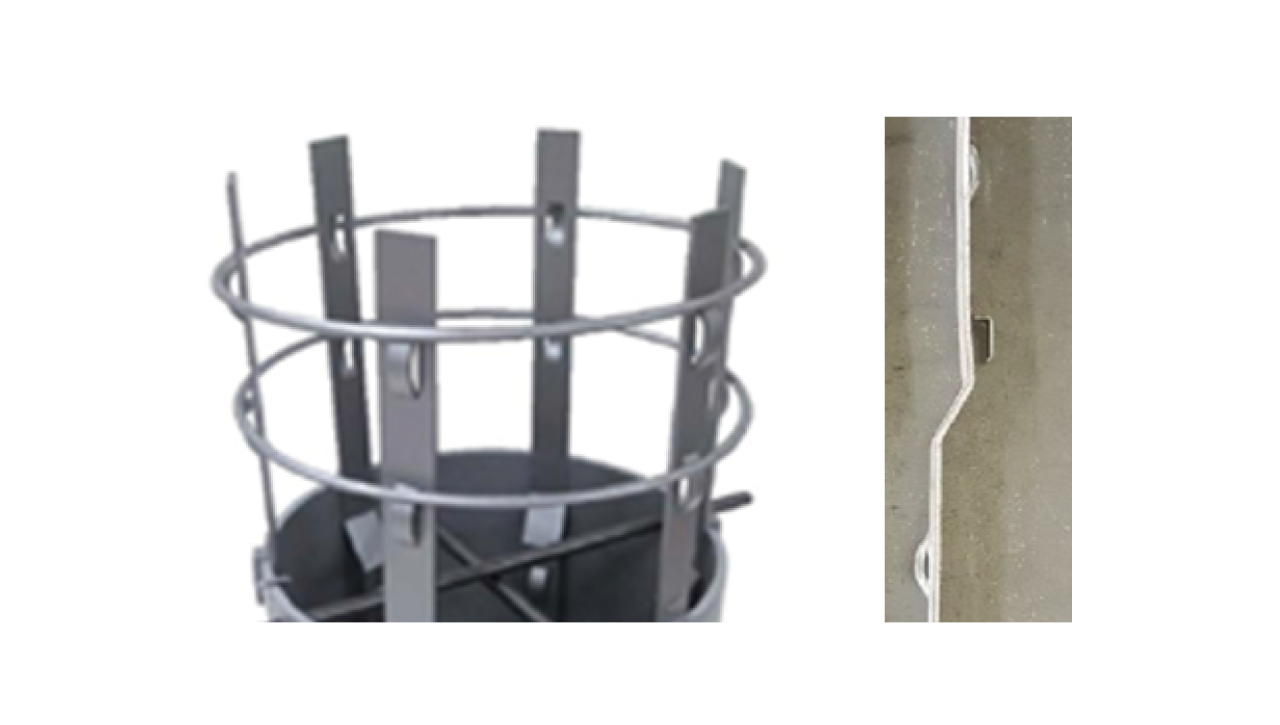

유공강판 수직연결재

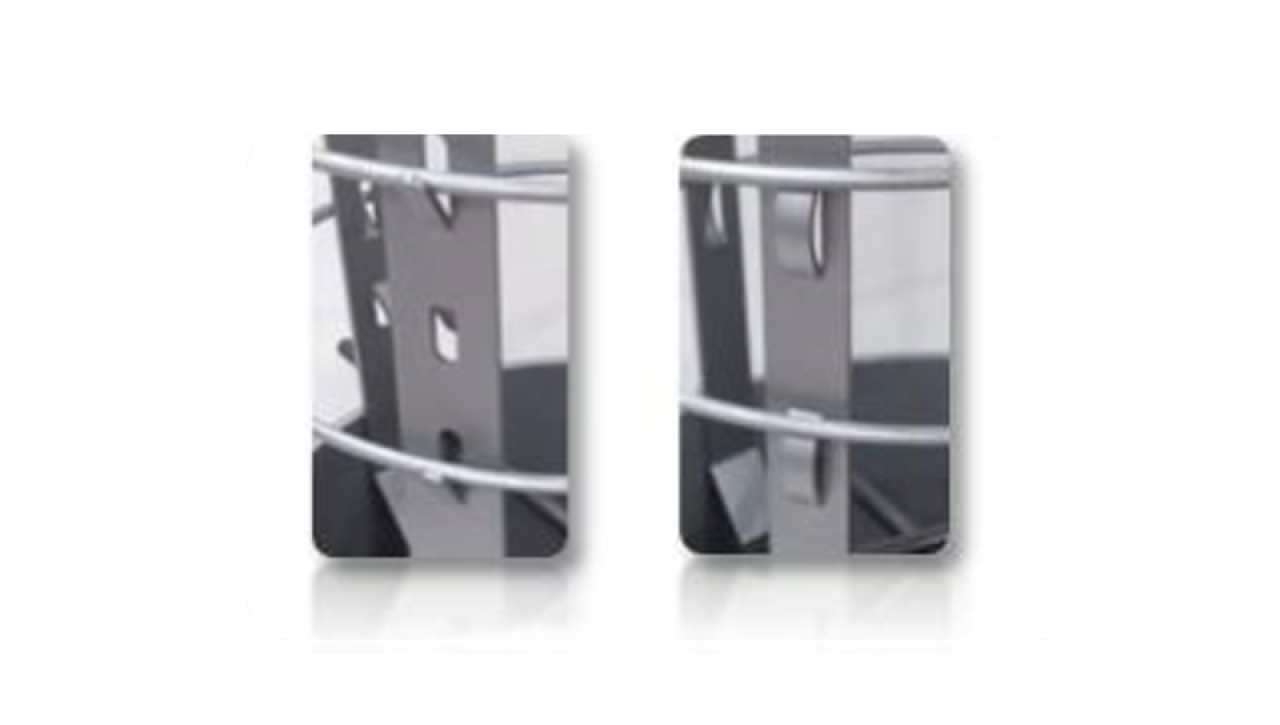

다양한 돌기와 구멍을 갖는 유공강판연결재로 정착성능 극대화 및 경제성 확보
부품 공장제작 및 단순화
고중량 강재 결합구와 다량의 철근량 배제로 우수한 시공성, 경제성, 안전성 확보
현장용접 및 볼트 미적용
고정클립을 갖는 단순조립 시공방식으로 공사기간 단축 및 품질 균일
기초배근과의 간섭 최소화
유공강판 연결재의 고정클립 시공으로 시공자유도 최대화 가능

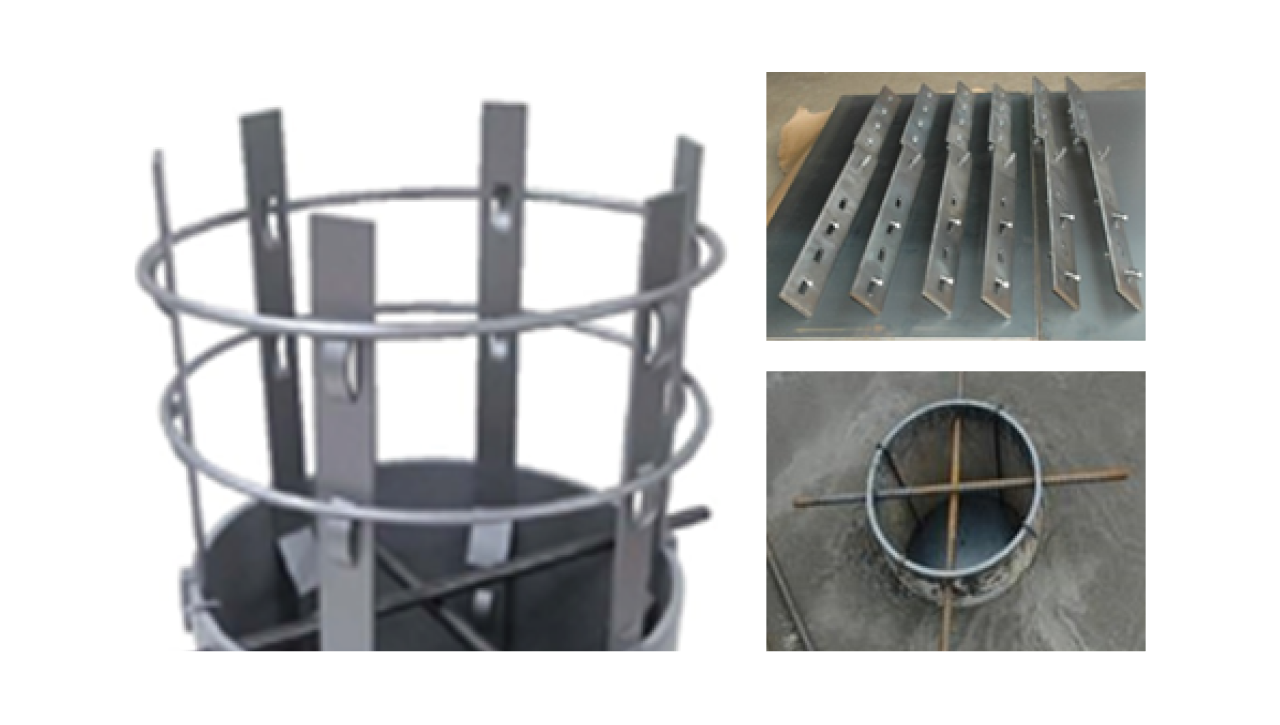

공법 구성

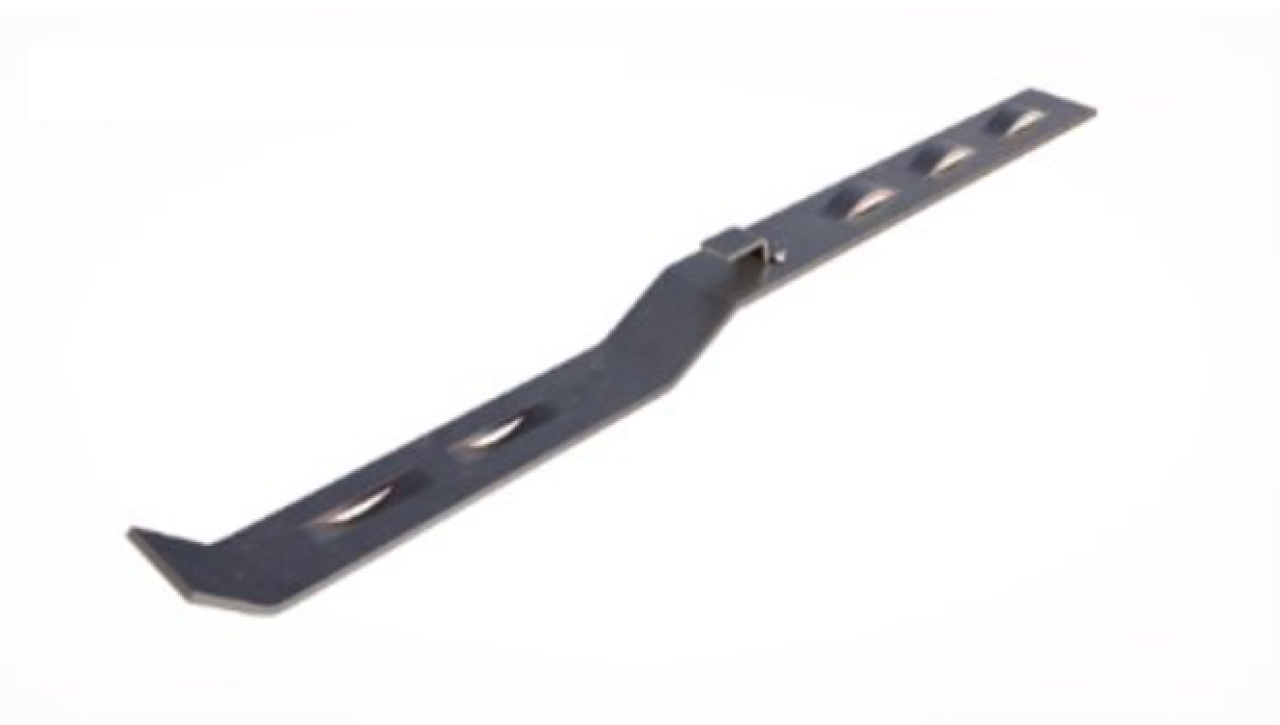

유공강판 전단연결재

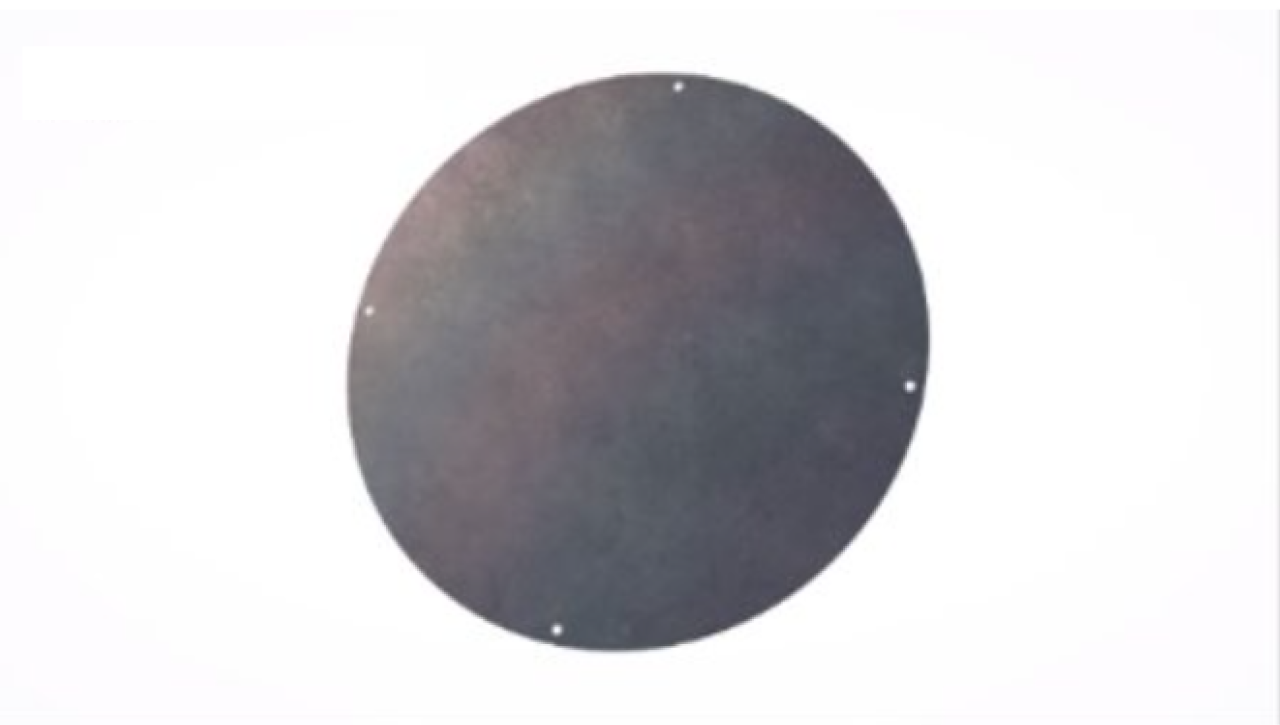

하부거푸집

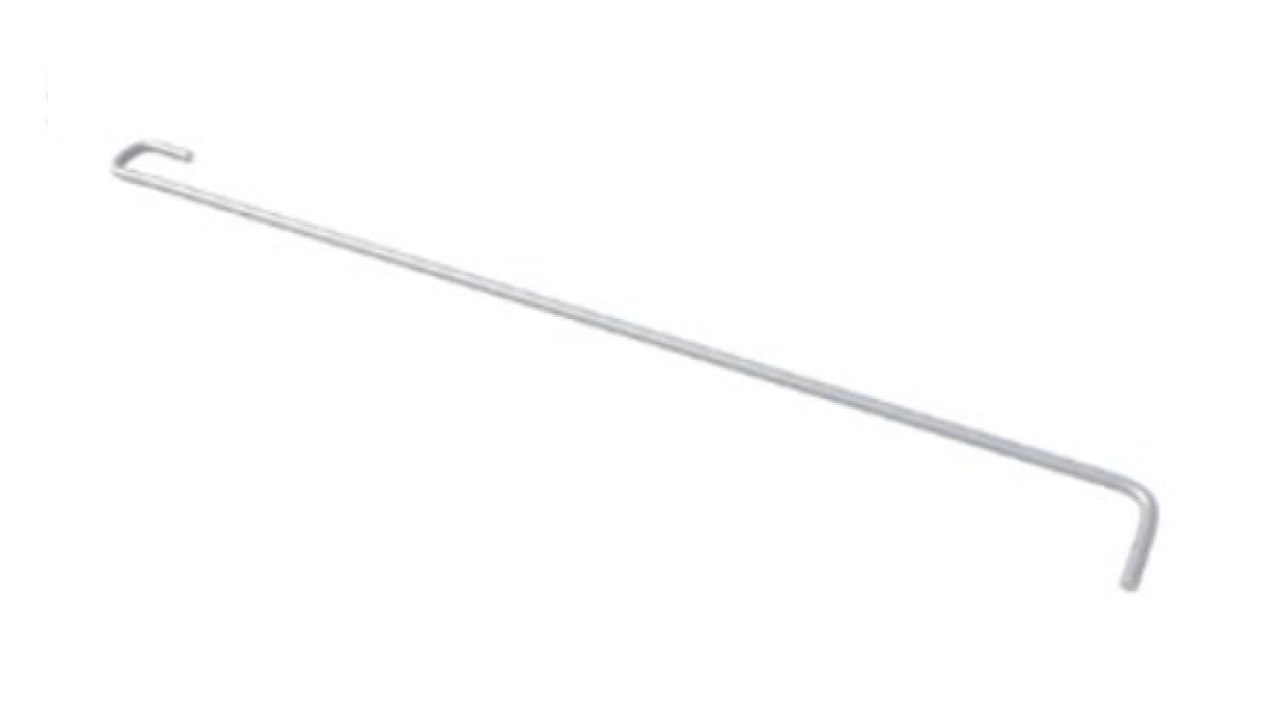

하부거푸집 지지대

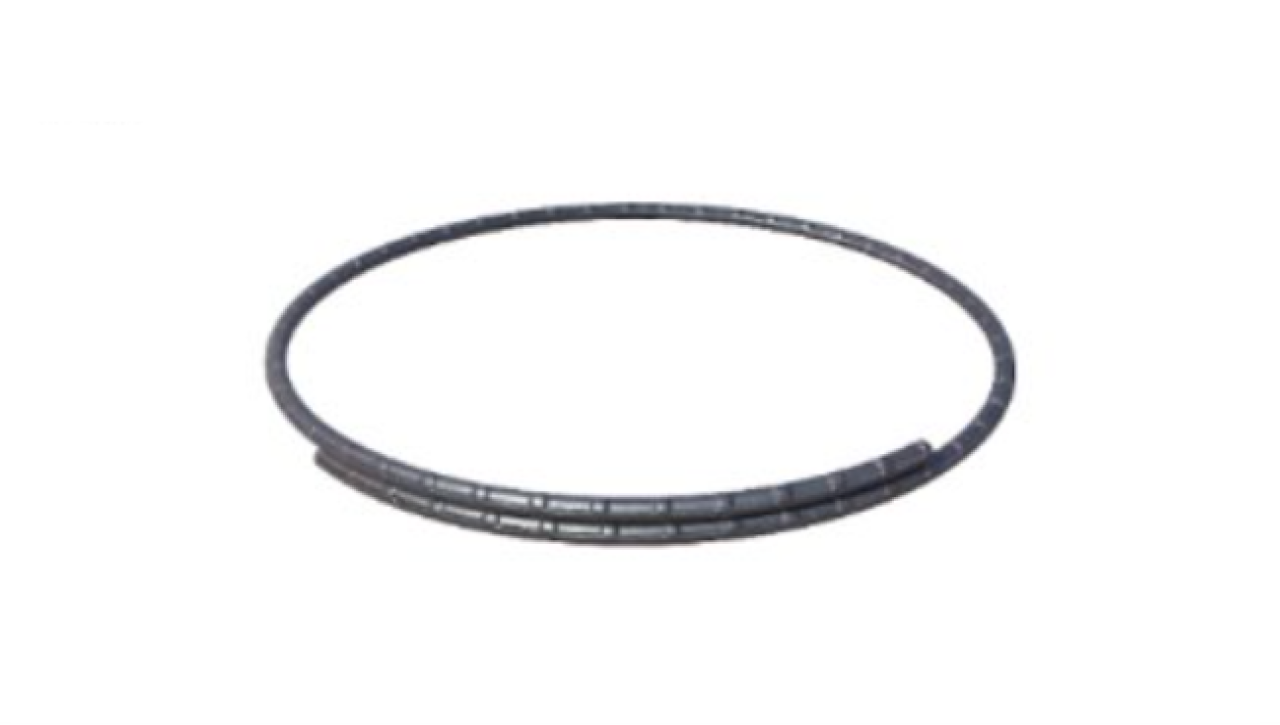

고정링 철근
공법 구성

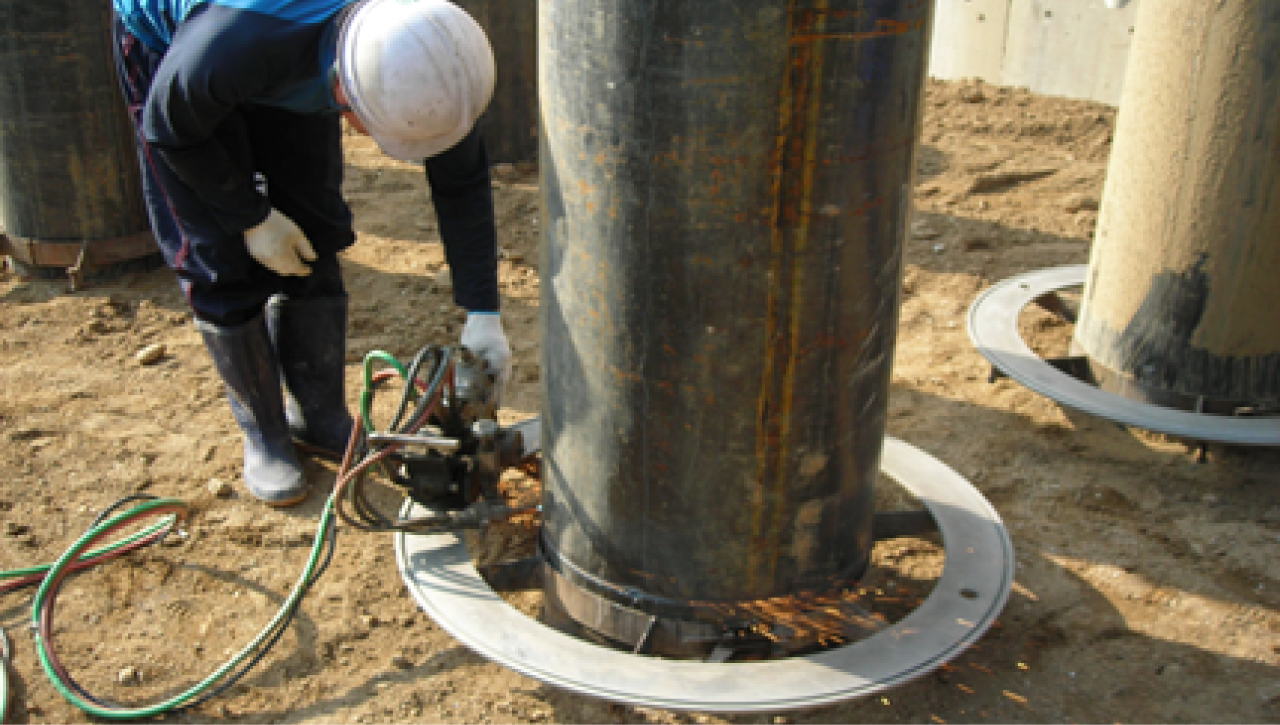

1. 강관말뚝 두부정리(자동절단기 사용)

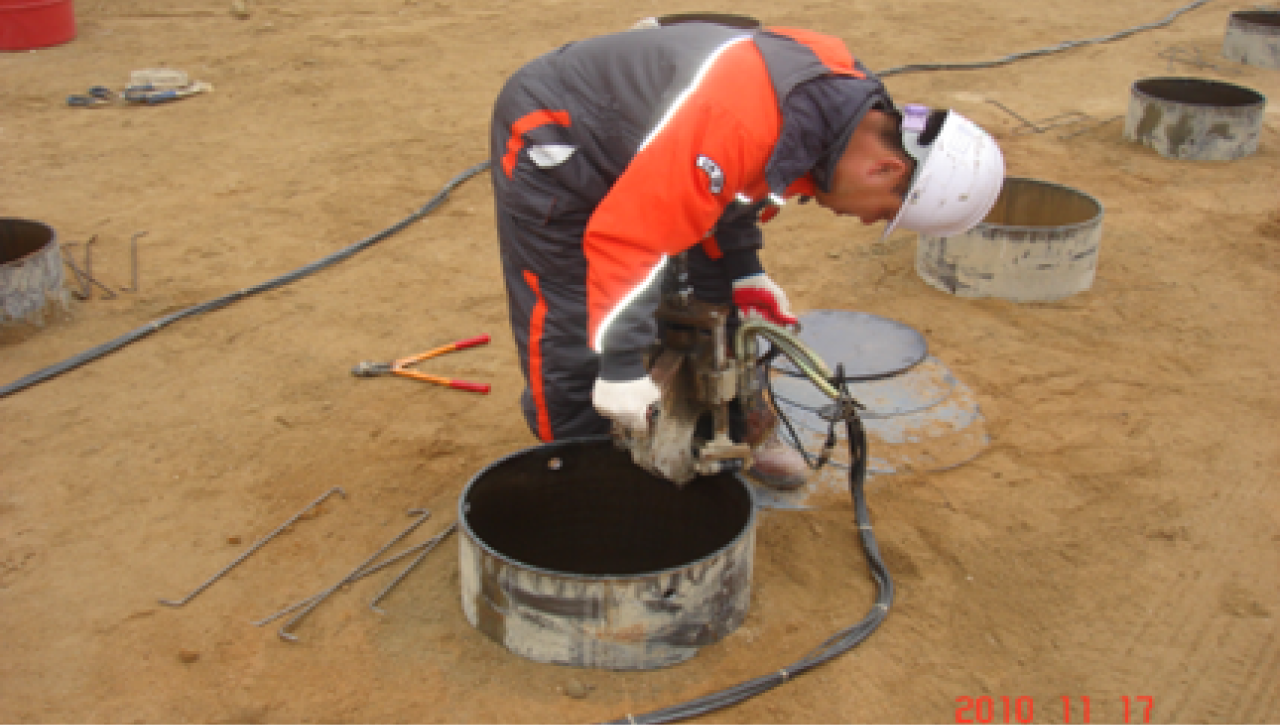

2. 관통철근 취부 홀 타공(유압 타공기 사용)

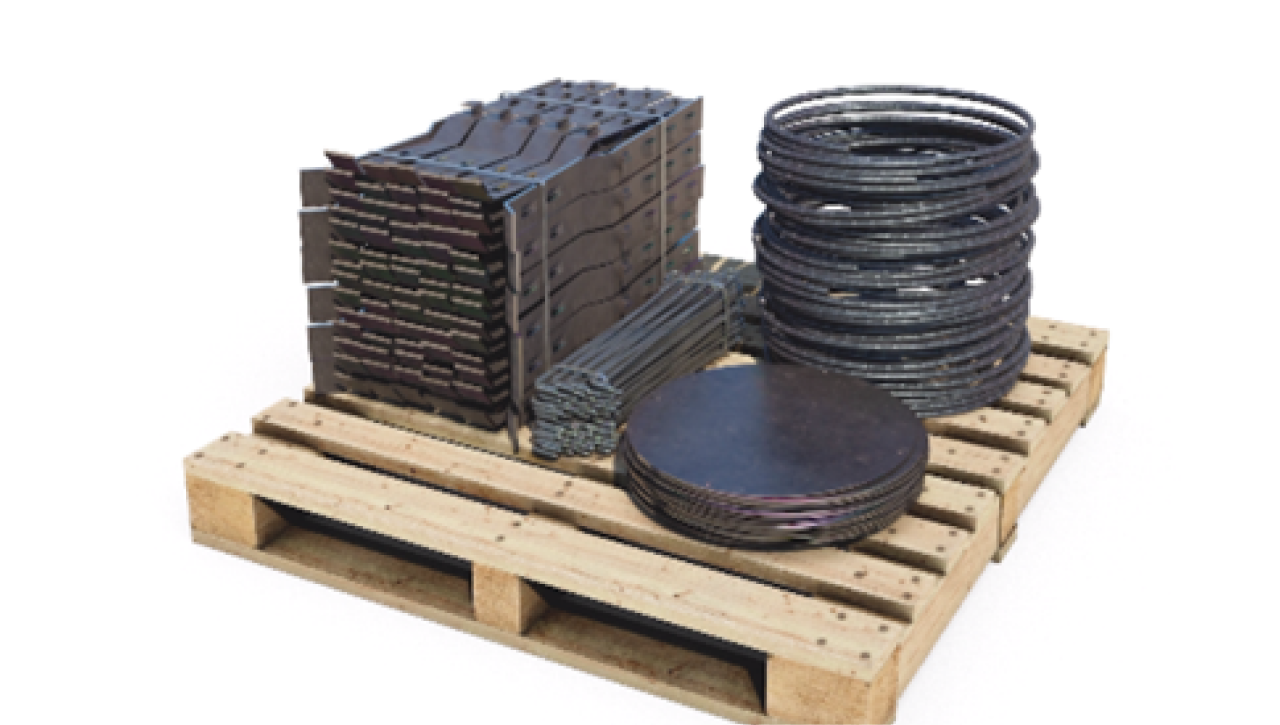

3. 공장제작 제품 검수실시

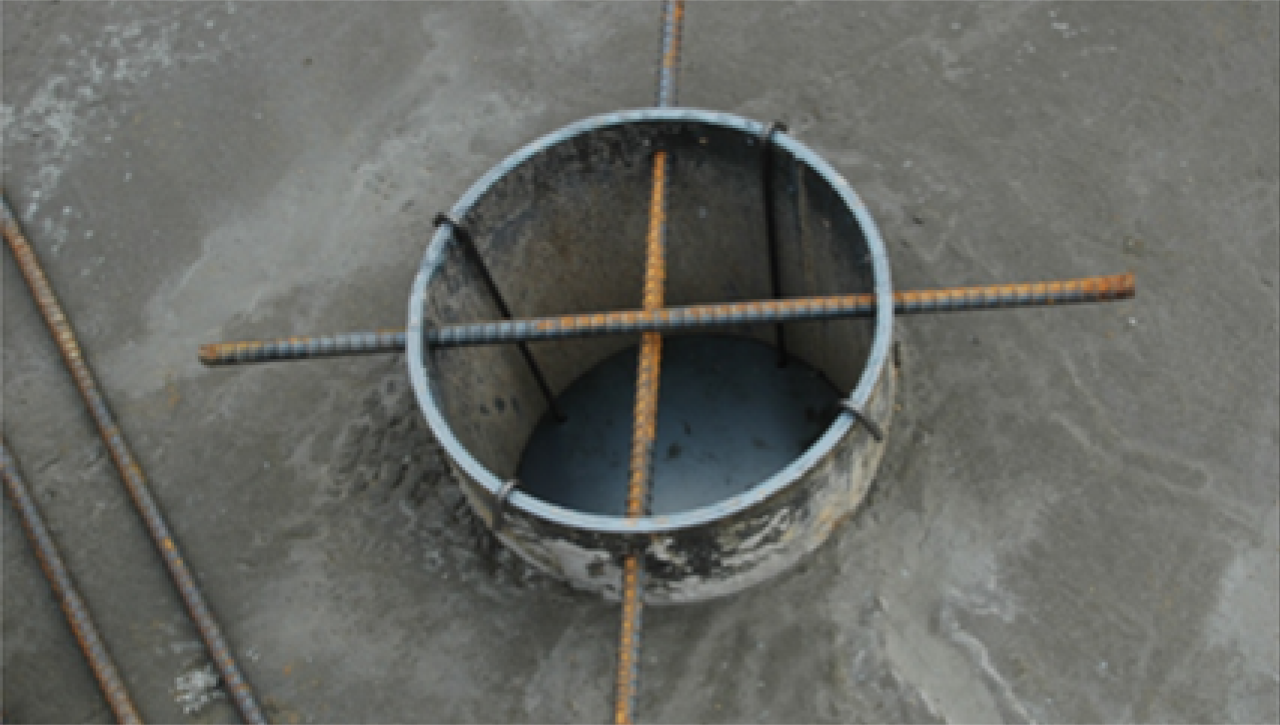

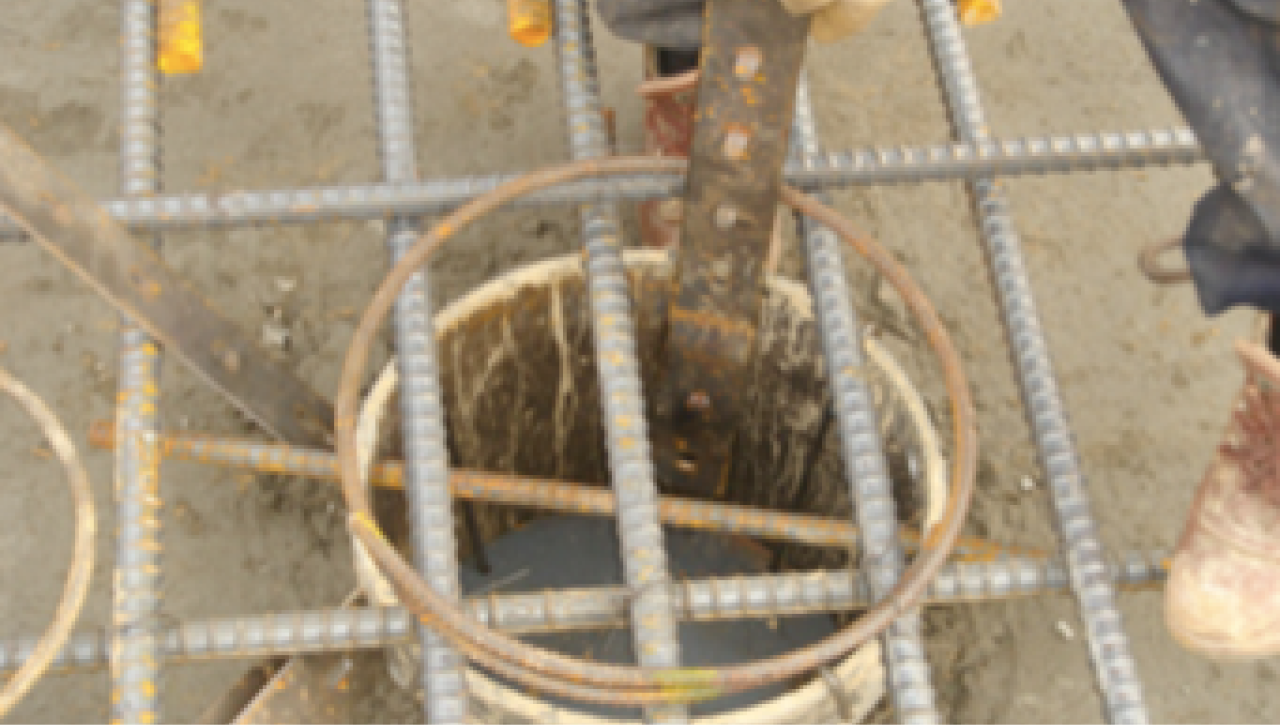

4. 하부 속채움거푸집 및 관통철근

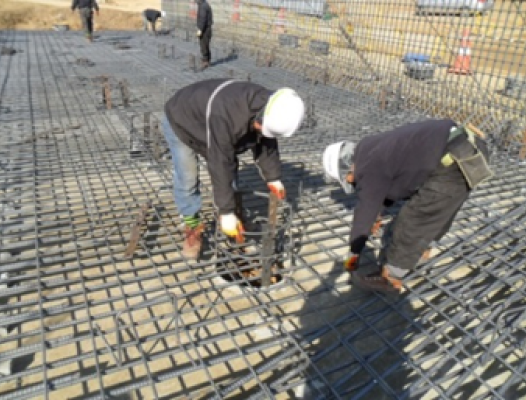

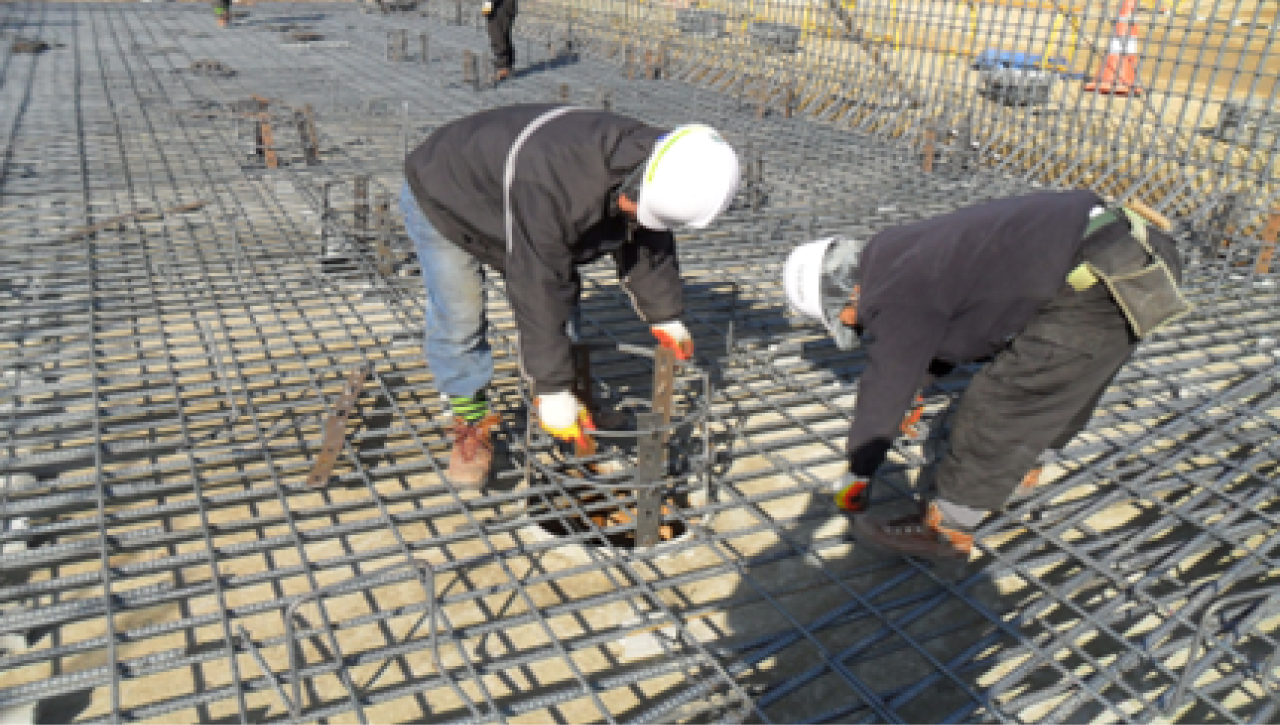

5. 기초 철근배근 및 유공강판수직보강재 병행작업 가능

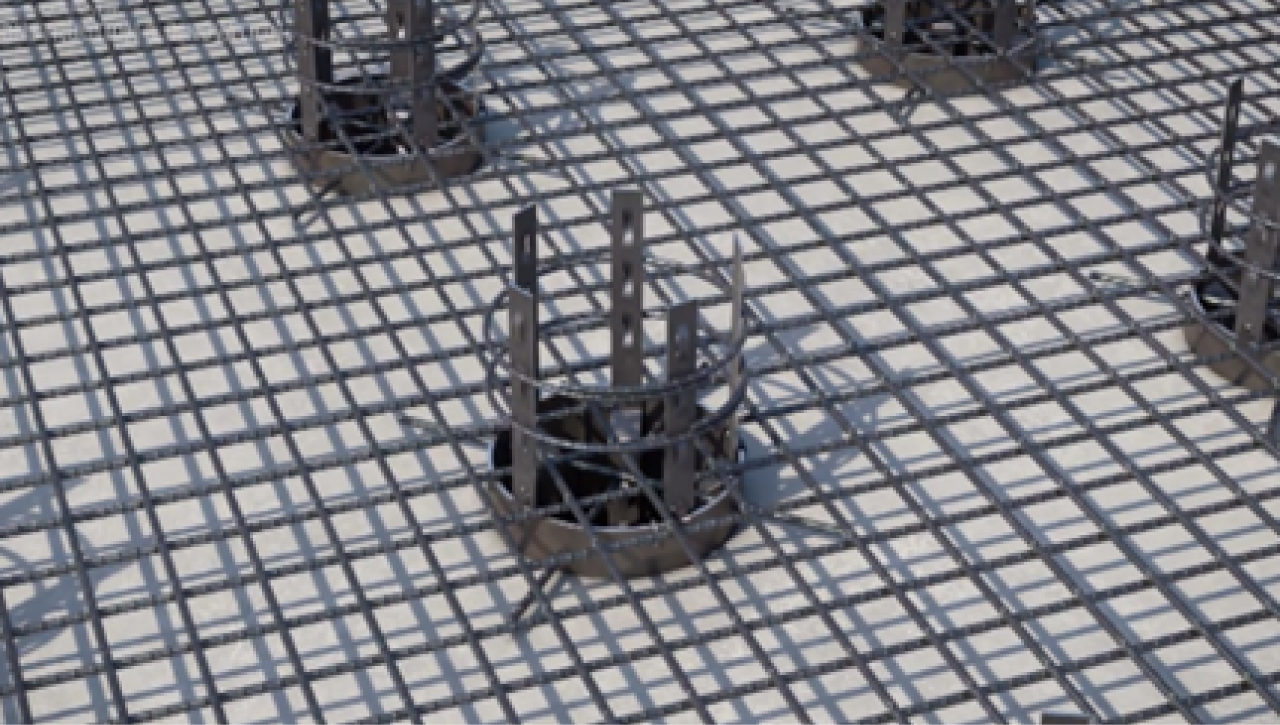

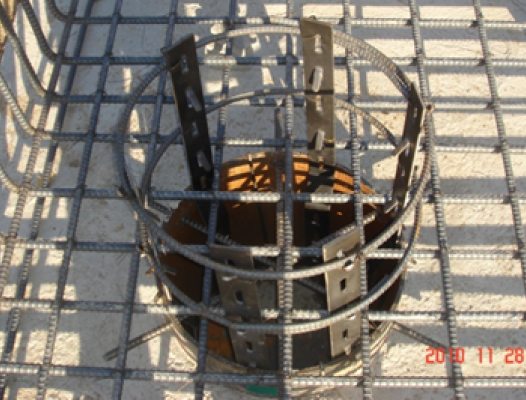

6. 고정링 설치

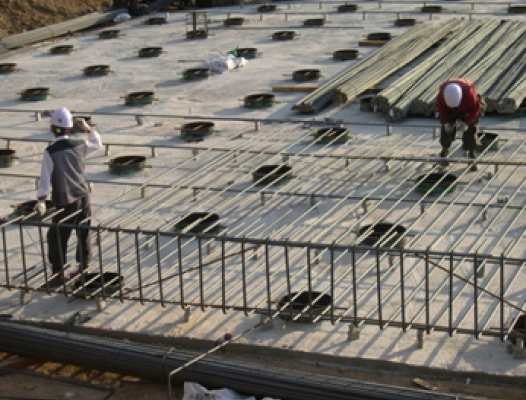

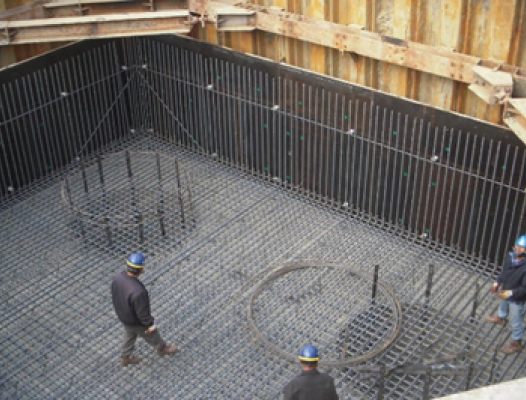

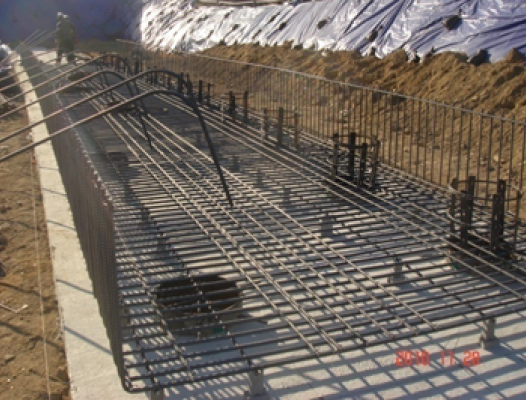

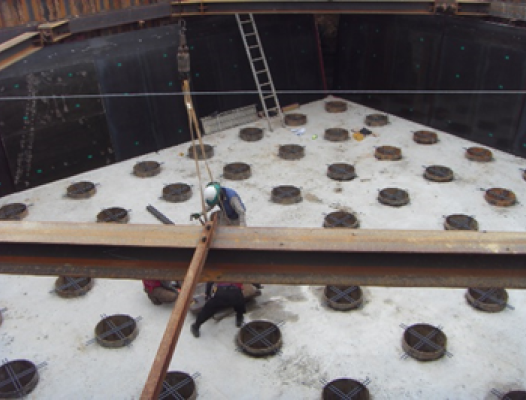

시공실적
