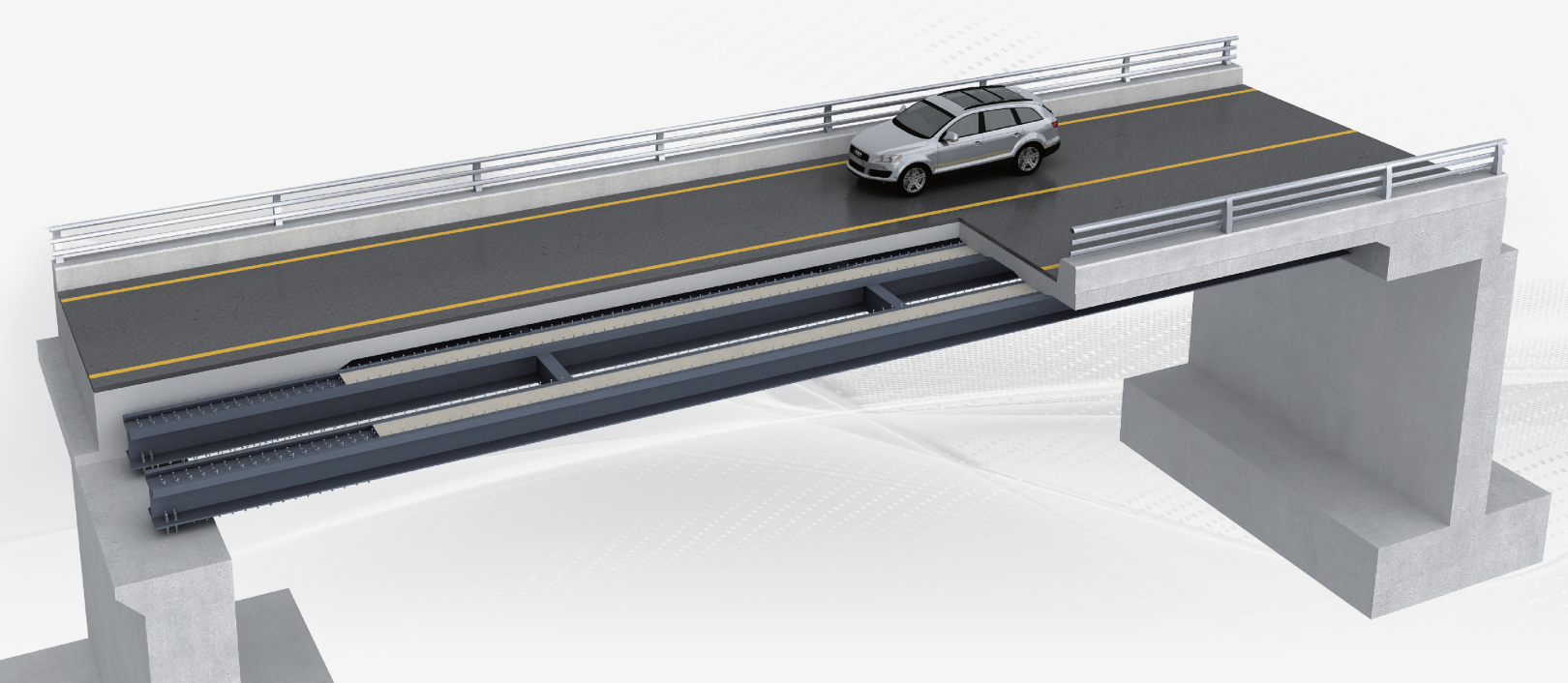

ES 라멘교는 강재 I형 거더의 상부 플랜지를 폐합하고 콘크리트를 충진하여 구조성능을 최적화하고, 지점부의 부모멘트는 SRC 구조로 연결하여 단면강성을 증대하고 균열 안전성을 개선한 라멘교 공법입니다.​

공법 개요ES 합성형 라멘교 공법

기존 I형 강재거더 중앙부 상부 플랜지(압축부) 폐합 및 폐합부에 콘크리트 충진으로 구조성능을 향상하고, 지점부(부모멘트부)는 SRC 구조로 연결하여 단면 강성 증대 및 균열 저항성을 개선하는 동시에 시공성, 안전성, 경제성을 고려한 신개념 강합성 라멘 공법입니다.

시공 순서

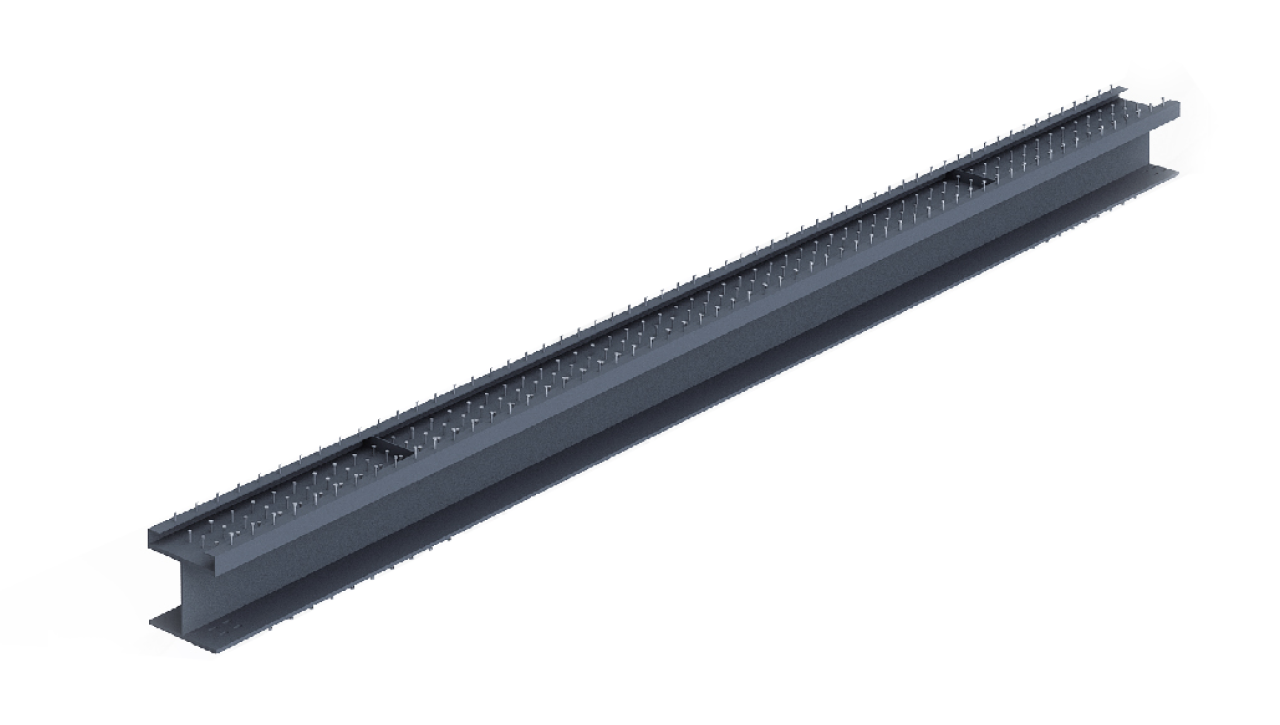

  • 1. 강재거더 제작 및 비파괴검사(공장)​

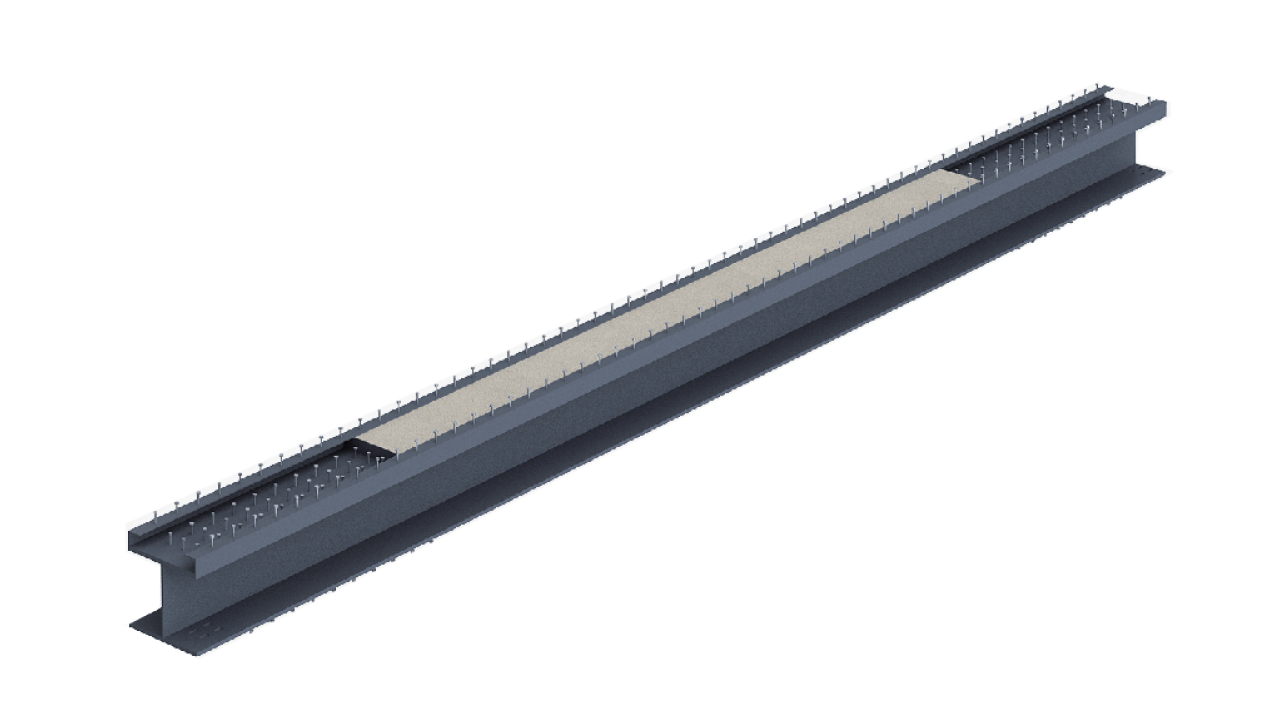

  • 2. 상부 플랜지 콘크리트 충진(공장/현장)​​

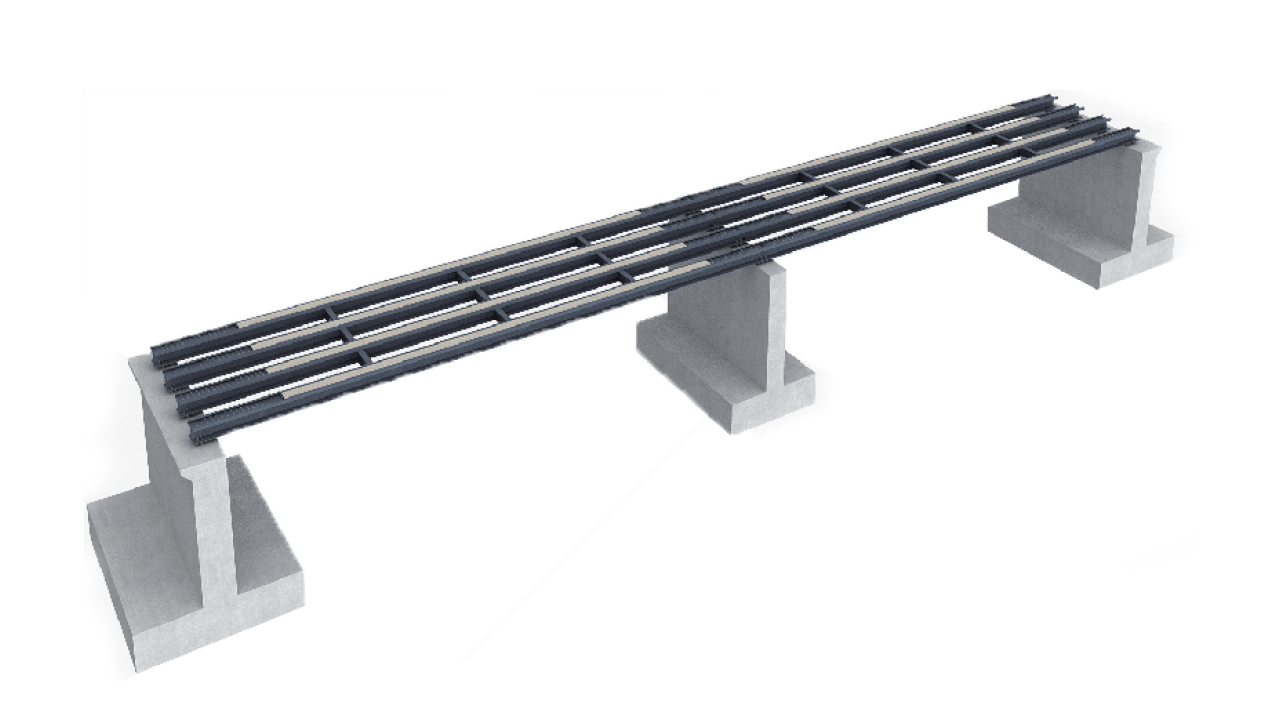

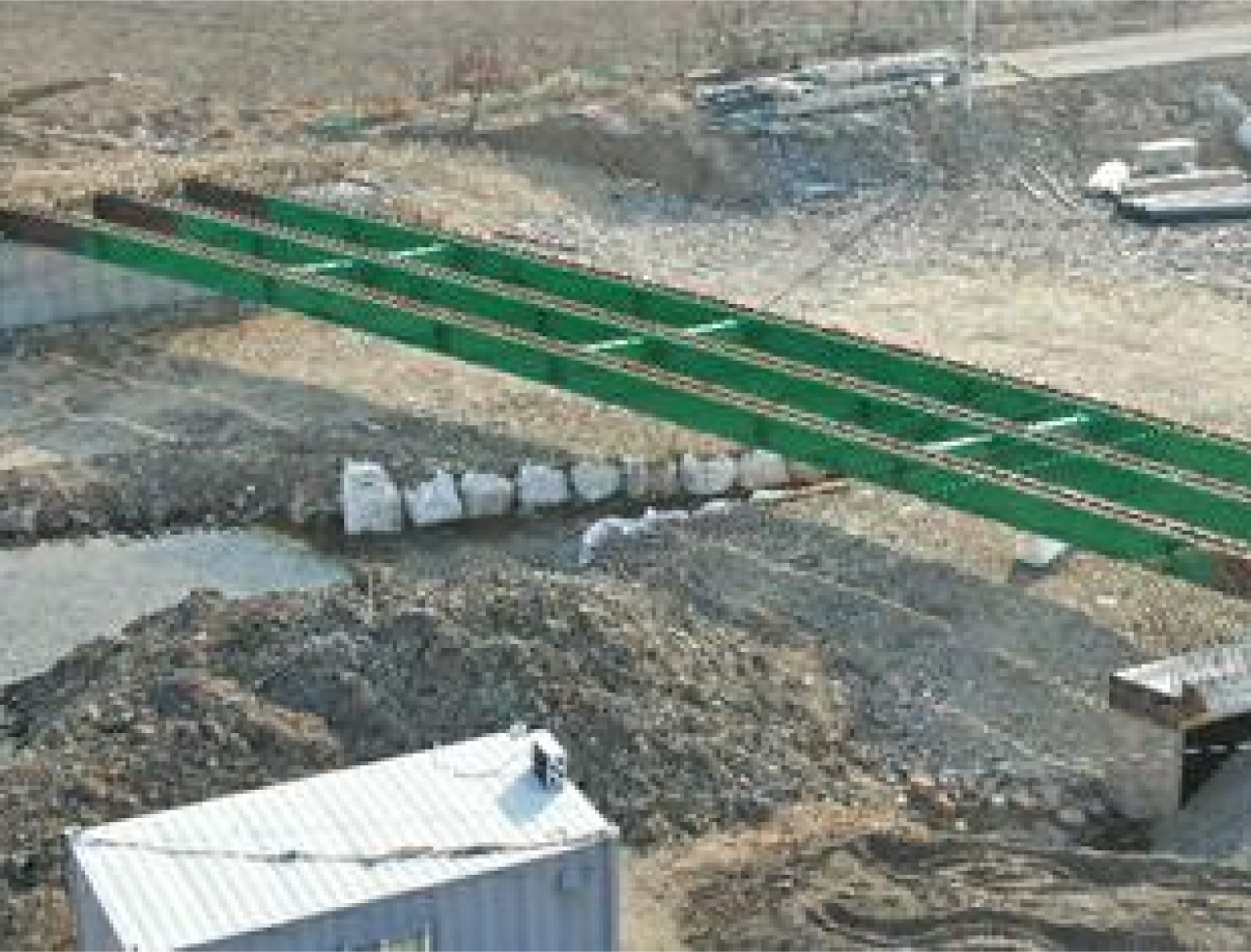

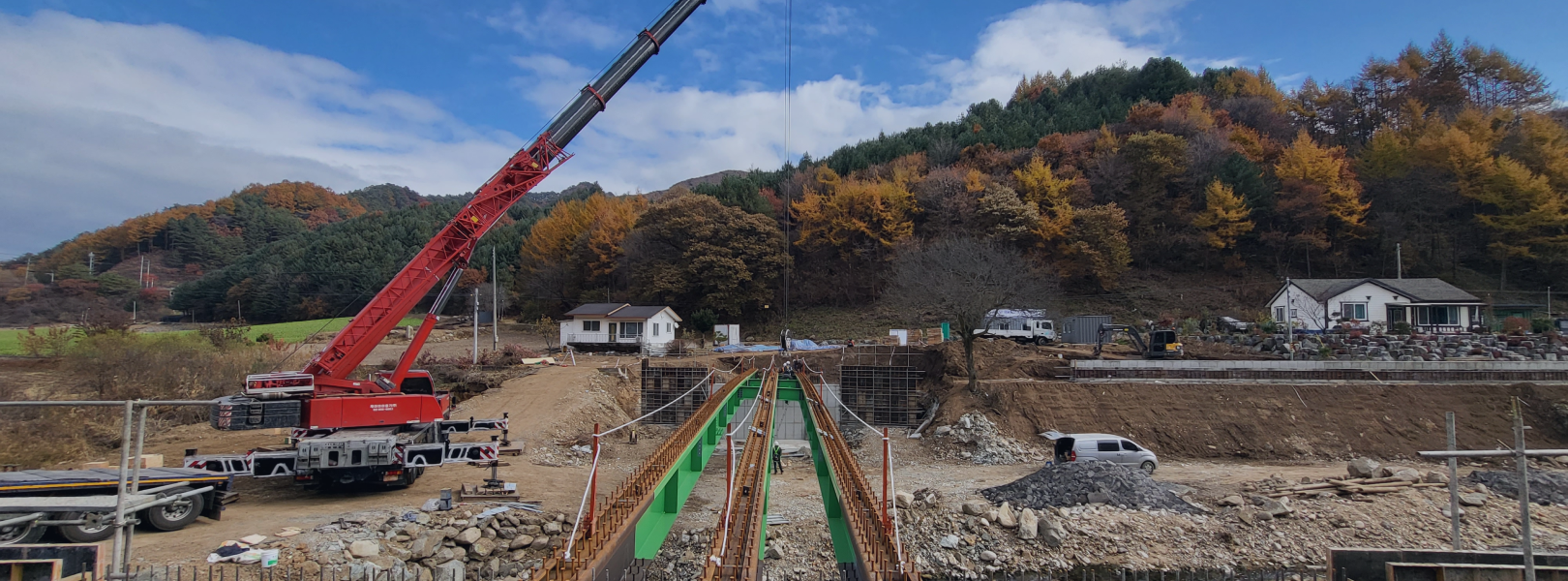

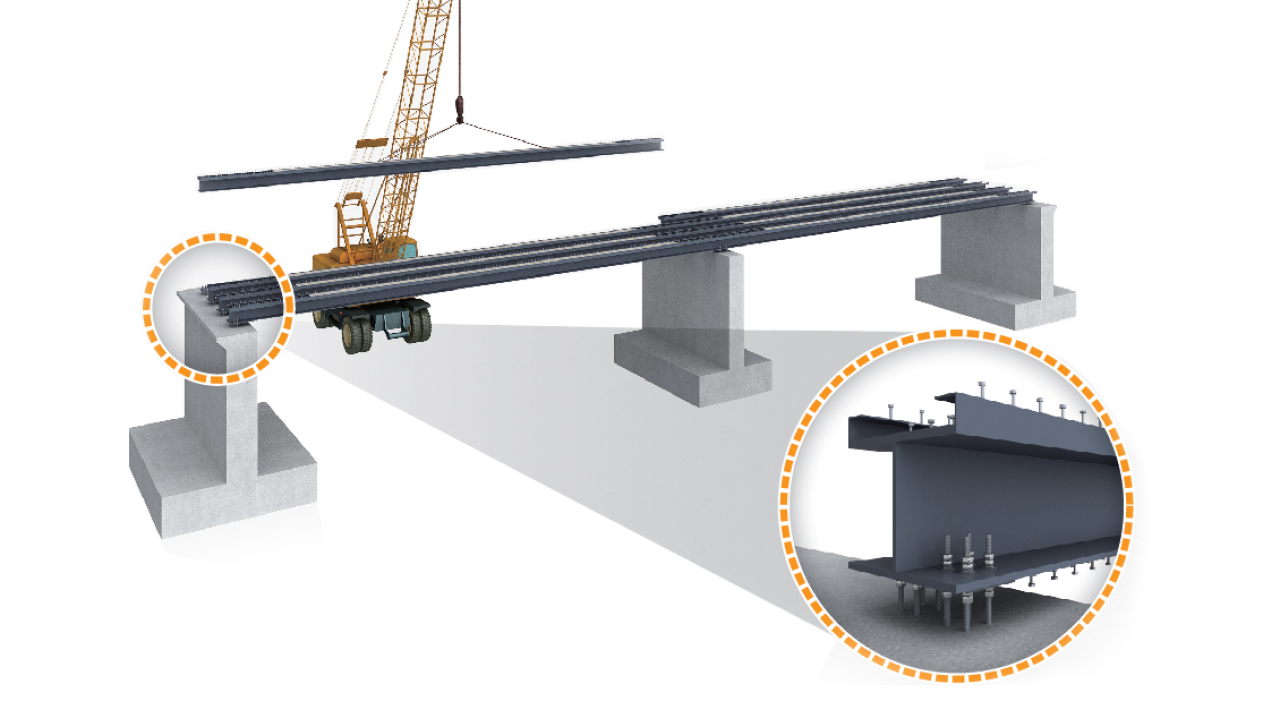

  • 3. 거더 가설 및 벽체 연결장치 볼트 연결​​

  • 4. 가로보 설치​​

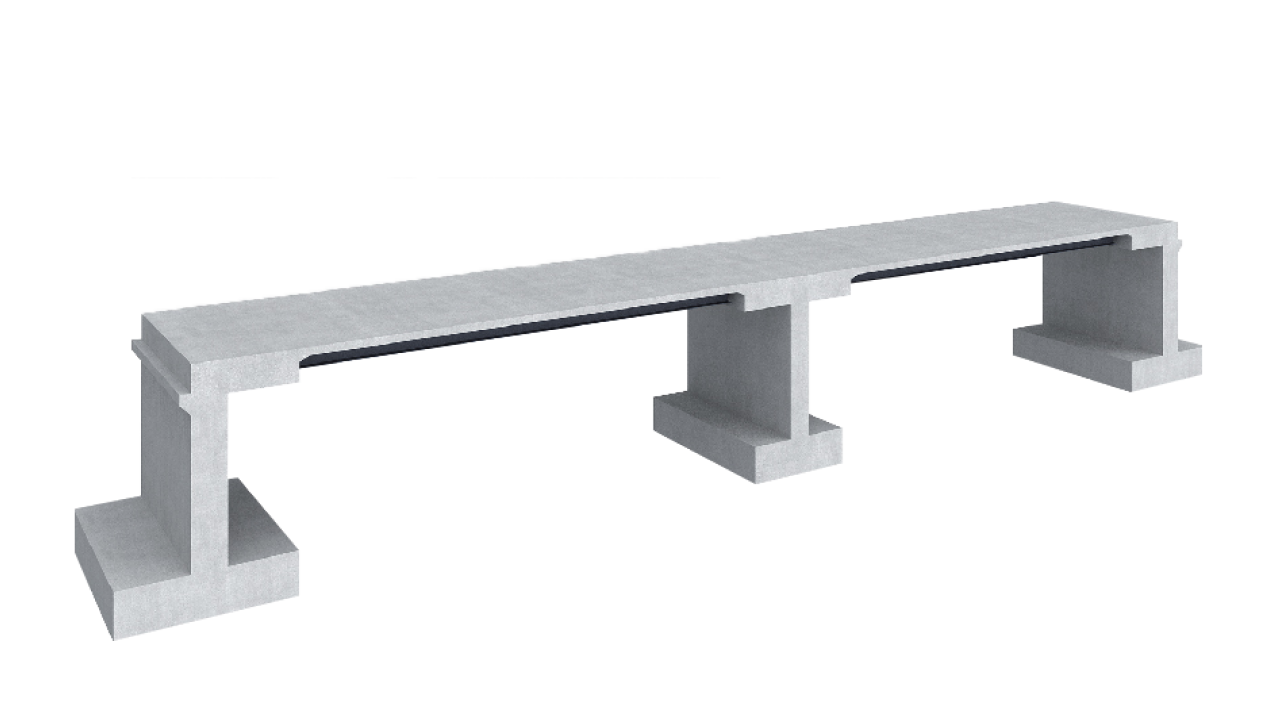

  • 5. 바닥판 및 단부 콘크리트 타설​​

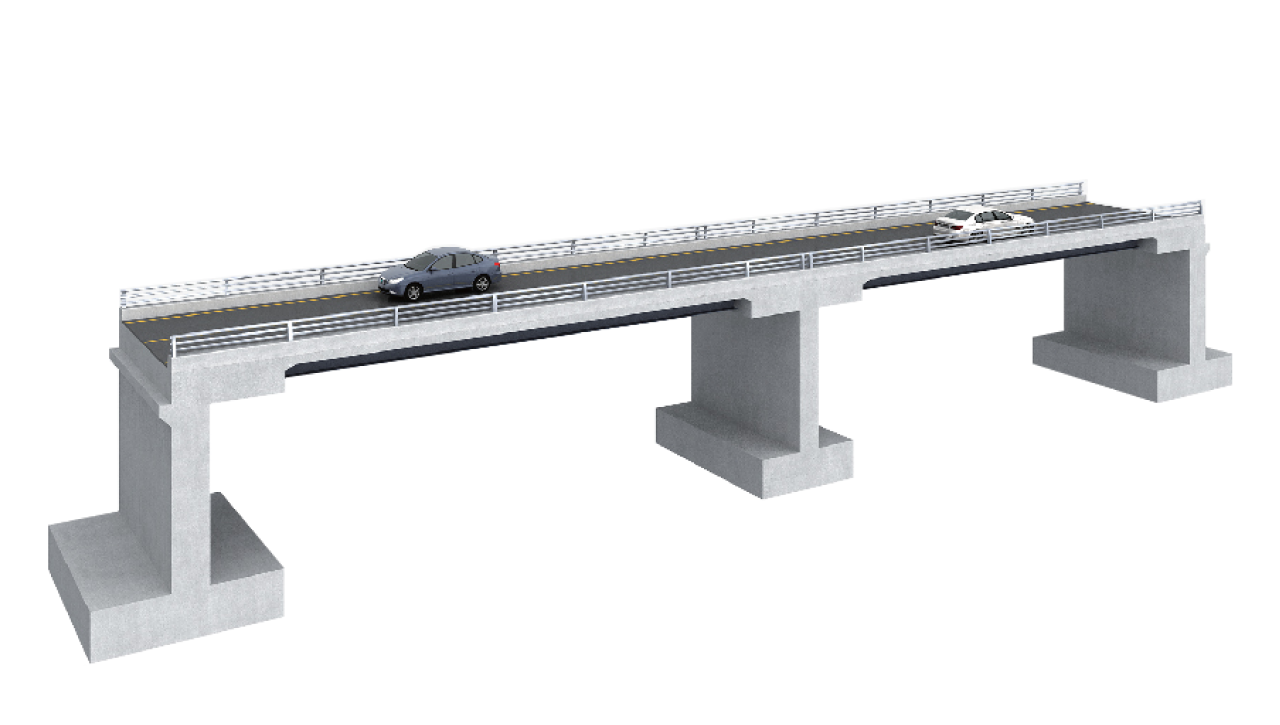

  • 6. 부대공 설치 후 교량준공​

공법 장점

  • 구조안전성

    • 중앙부 상면 압축 콘크리트 충진
    • 지점부 SRC 구조
    • 상부구조 경량화
    • 구조성능 최대화: 단면 효율 향상 및 비틀림 강성 증대
    • 지점부 균열 안전성 증대
    • 내진성능 향상

  • 현장적용성

    • 거더 형고 최소화
    • 우각부 헌치 제거
    • 벽체 연결장치 설치
    • 중앙부 통수 면적 증가 및 저형고 거더 제작
    • 지점부 통수 면적 증가
    • 시공 오차 보정 및 거더 전도 방지

  • 시공성

    • 공정 단순화
    • 현장 작업 최소화
    • 벽체 연결장치 설치
    • 시공성 향상, 품질 확보
    • 공기단축
    • 현장 선형 보정 가능

  • 경제성

    • 단면 최적화
    • 제작장 부지 최소 적용
    • 급속 시공에 의한 공기단축
    • 강재량 감소
    • 부지임대료 및 조성비 절감
    • 공사비 감소

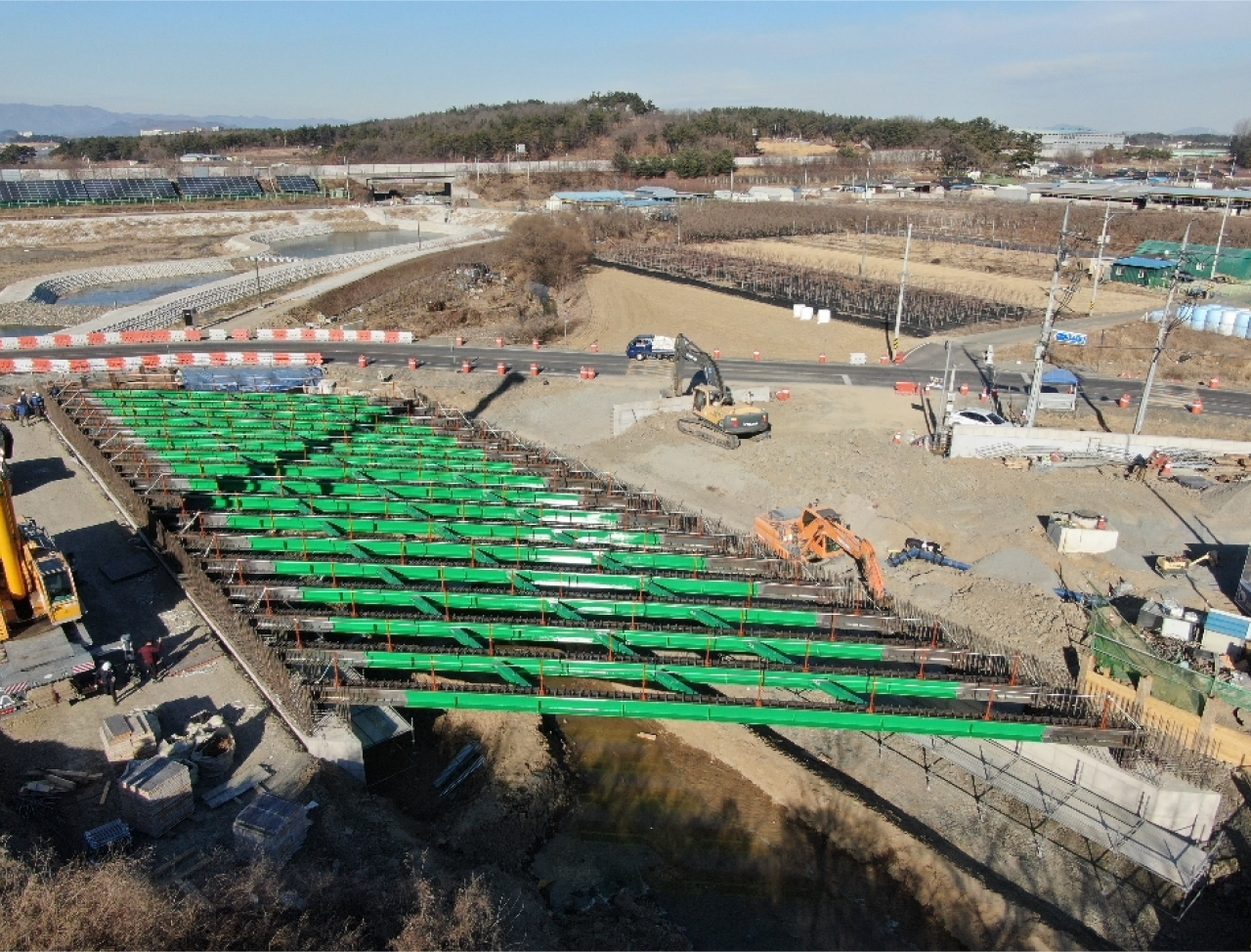

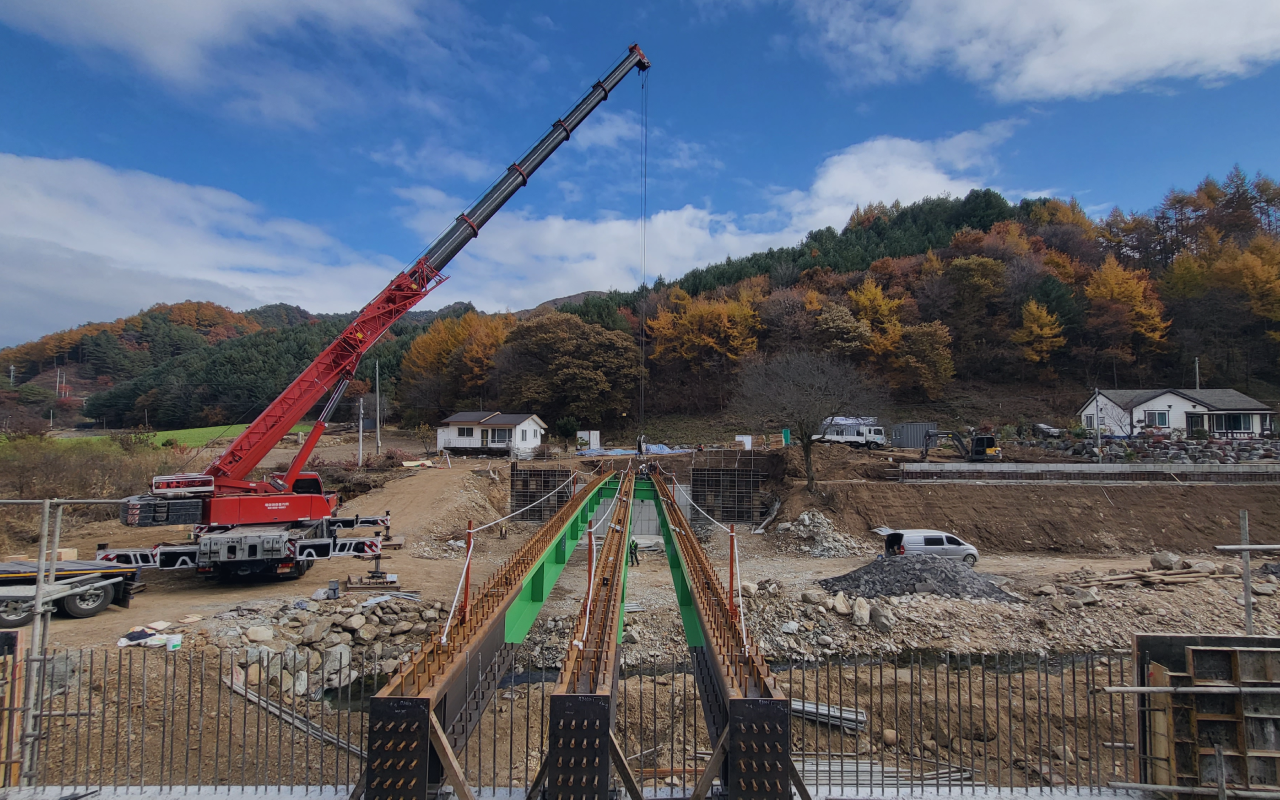

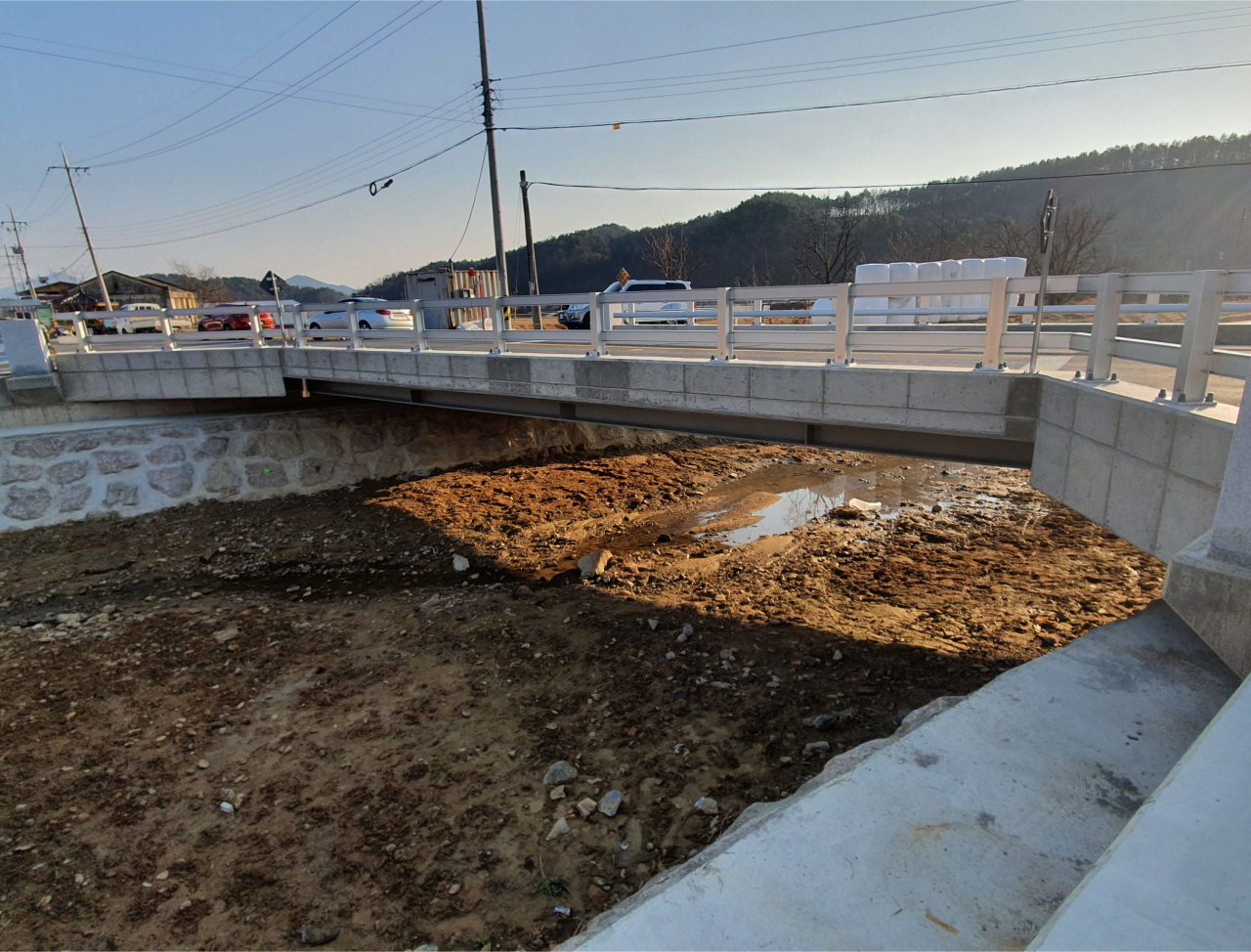

시공실적
