ITS 라멘교는 기초와 벽체를 분리 타설하고 역 T형 형상의 전단연결재를 사용하여 상부구조에 발생하는 휨모멘트를 하부구조로 전달하지 않기 때문에, 기초제원과 토공물량을 획기적으로 감소시킬 수 있는 라멘교 공법입니다.​

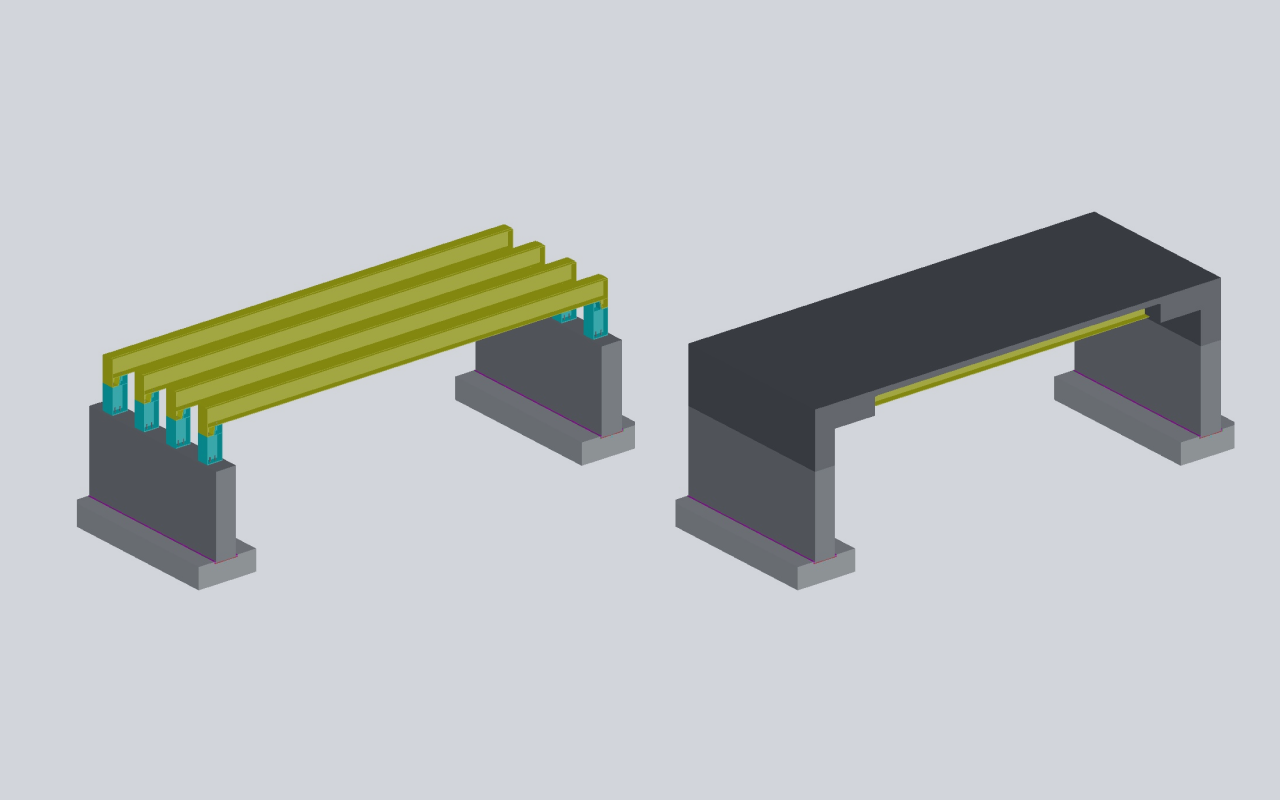

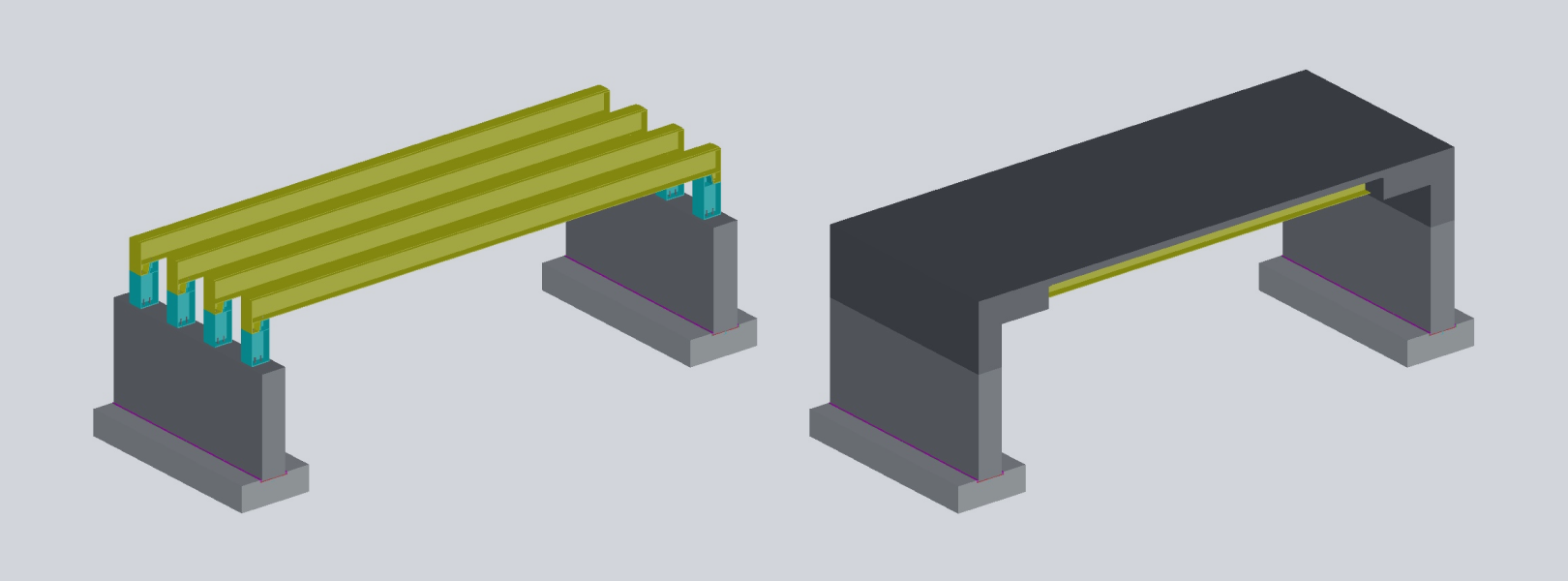

공법 개요ITS 합성형 라멘교 공법

벽체-기초 분리구조를 통해 기초에 휨모멘트가 전달되지 않도록 구성하여 토공량 및 기초 크기를 감소시킬 수 있는 강합성 라멘교 공법입니다.

공법 특징

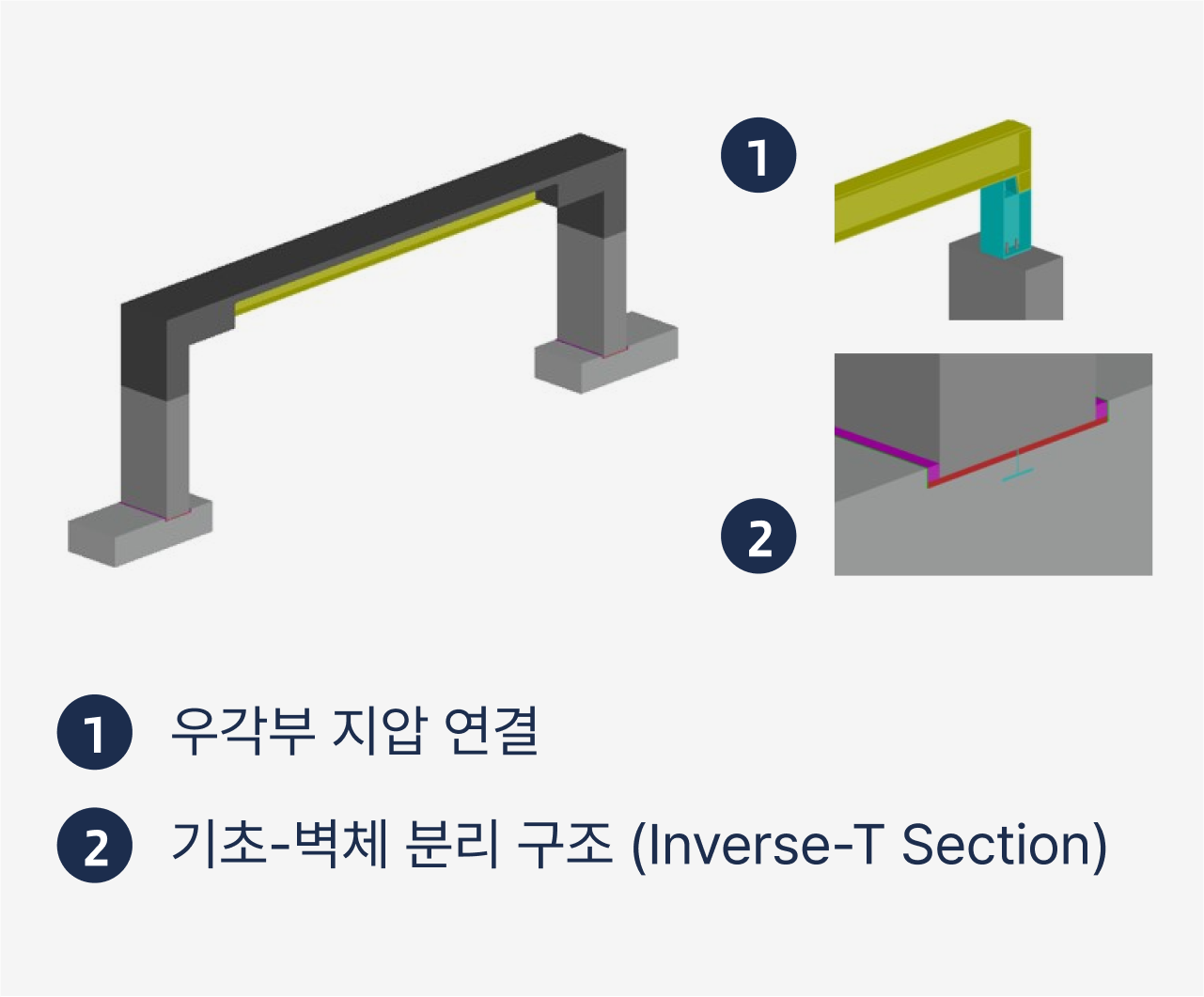

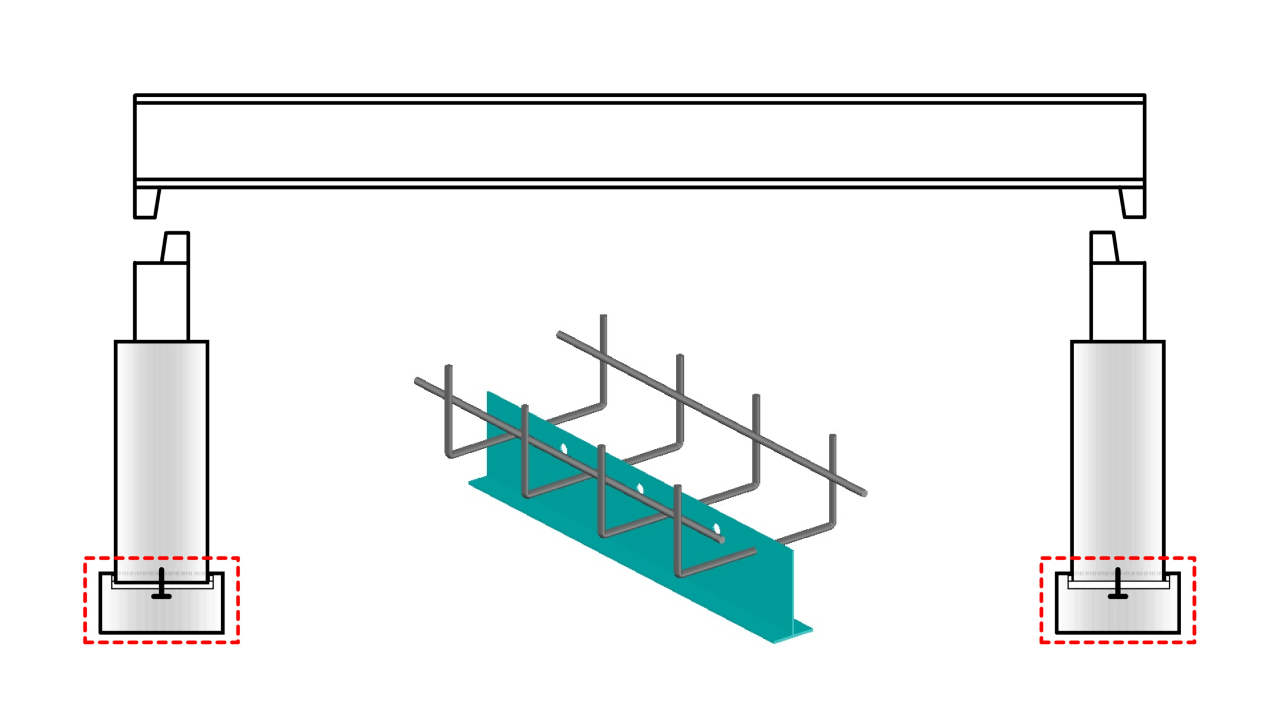

  • 벽체-기초 분리구조​

    • 역 T형 전단연결재​
    • 유공을 이용한 역 T형 전단연결재와 벽체 콘크리트의 부착성 향상​
    • 변위수용을 위한 조인트 필러 및 방수를 위한 방수형 봉함재​
    • 벽체 철근과 연결을 위한 L자 철근 활용
      : 벽체 철근 조립 용이

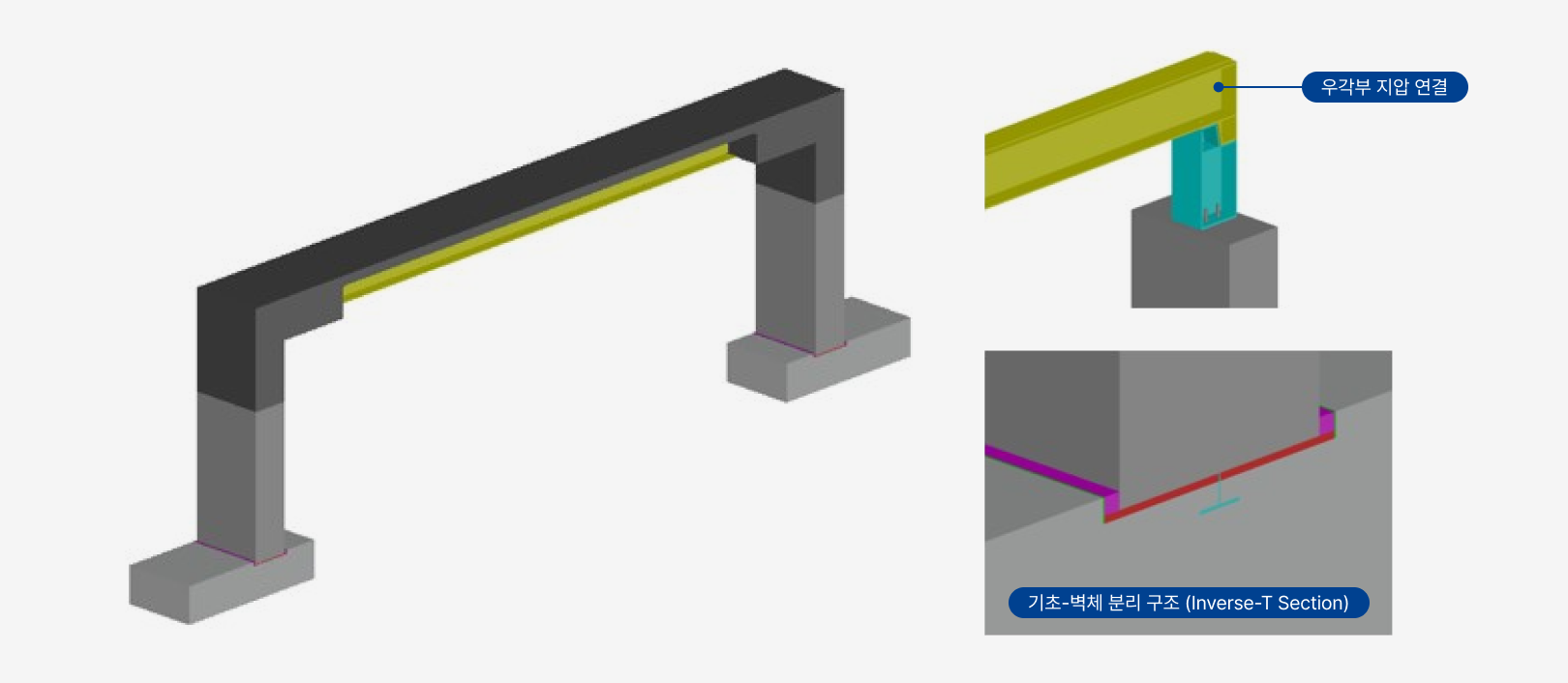

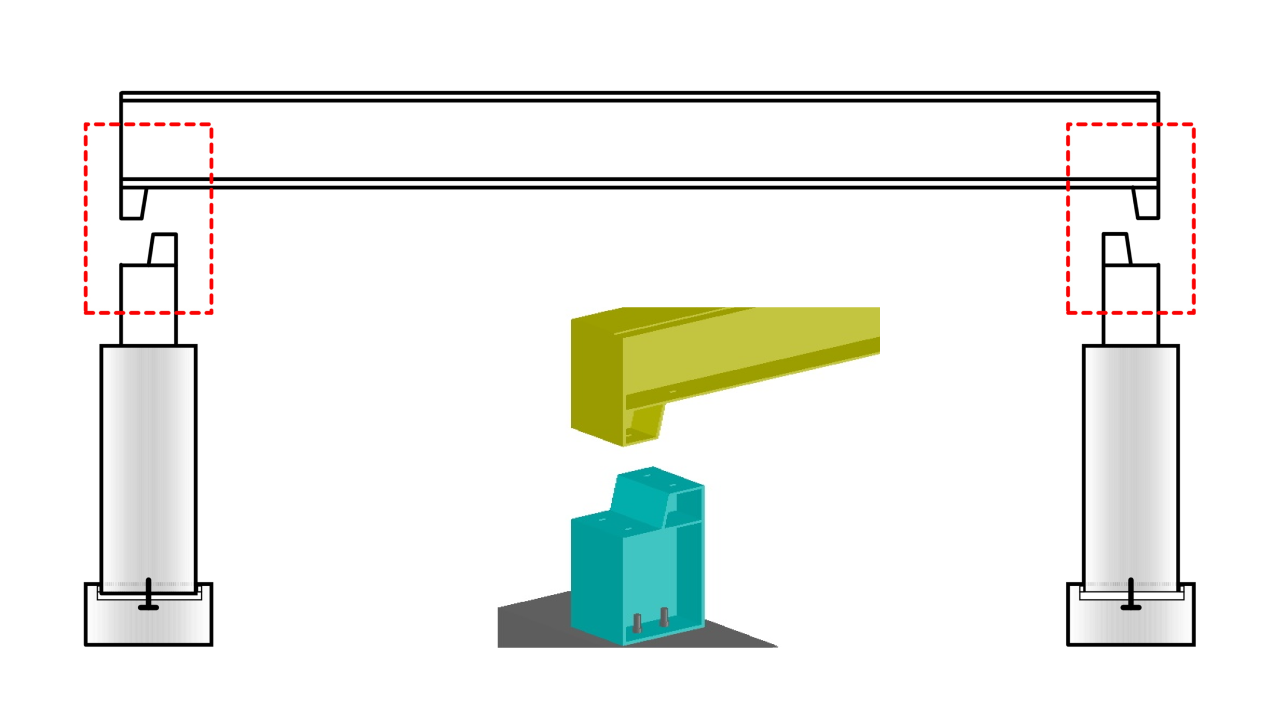

  • 우각부 지압 연결구조​​

    • 거더 가설까지 벽체 전도 방지​
    • 볼트를 이용한 거더 연결 편의성 ​
    • 거더 가설시 벽체 강형 및 거더 돌출부의 지압력으로 우각부 구조성능 향상​
    • 돌출부 간 유격으로 제작 오차로 인한 시공성 향상​

시공 순서

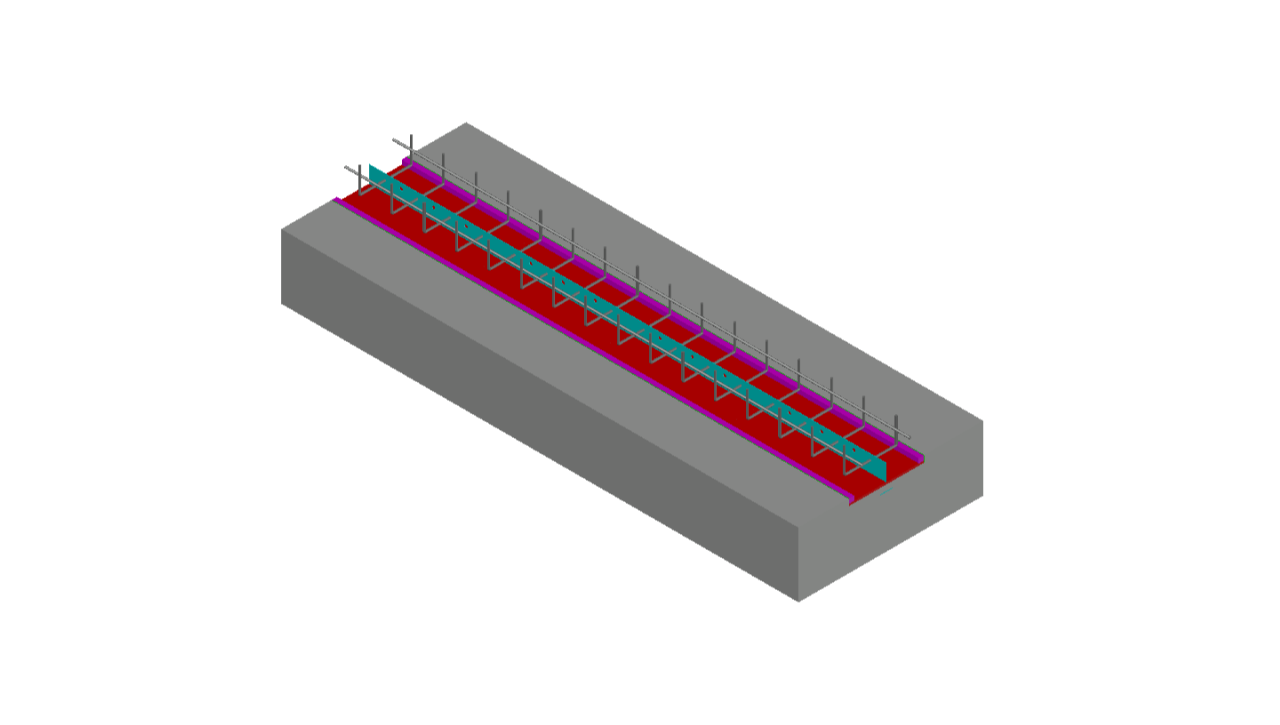

  • 1. 기초 타설 및 기초-벽체 분리 구조 설치​

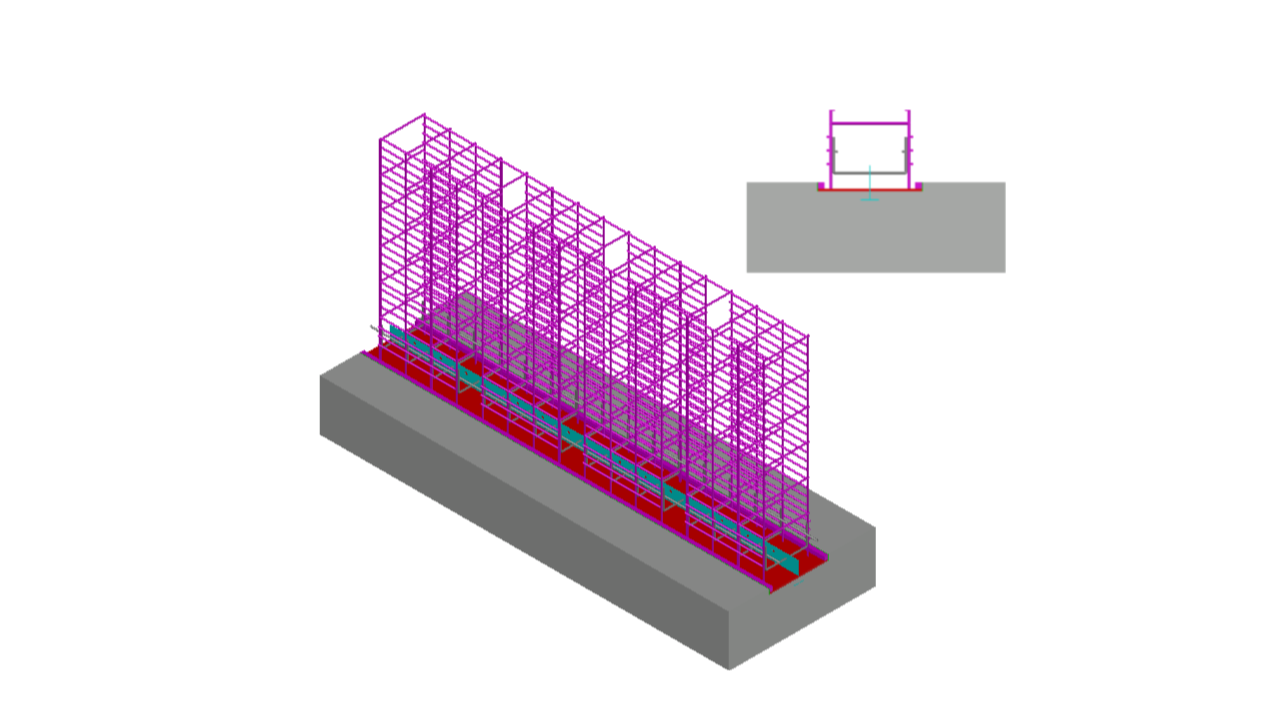

  • 2. 벽체 철근 배근​​

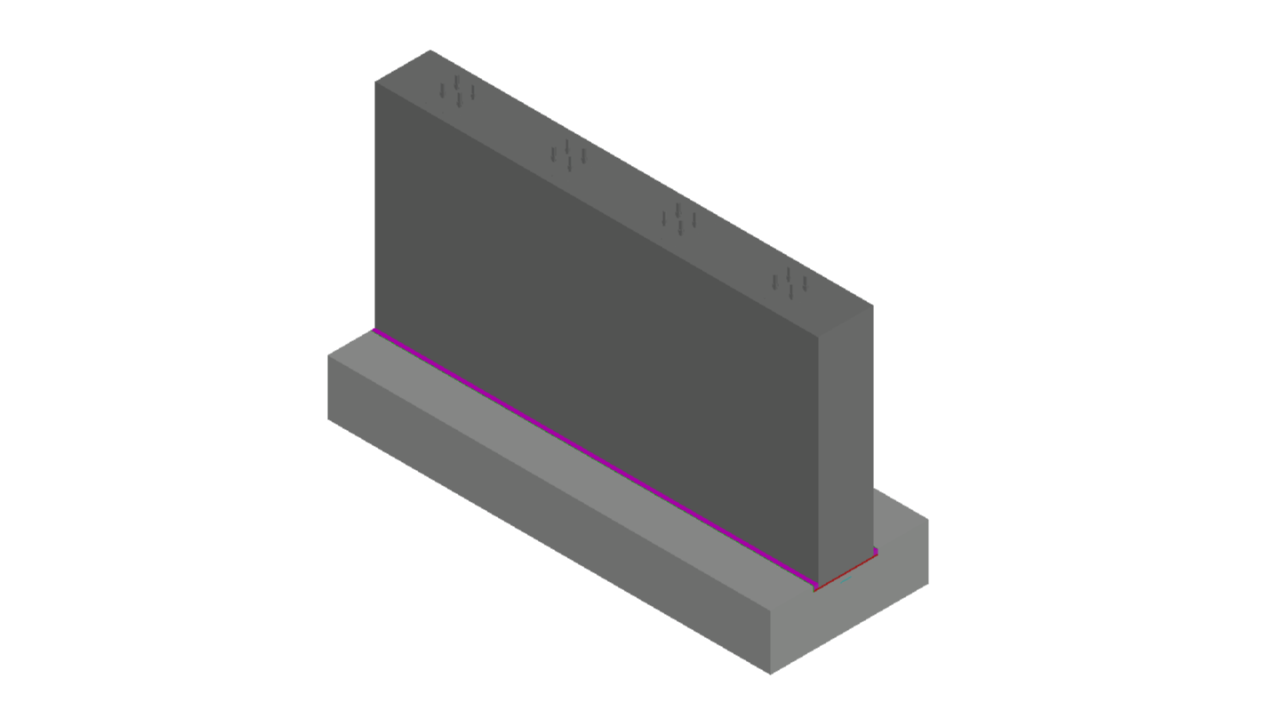

  • 3. 벽체 콘크리트 타설​

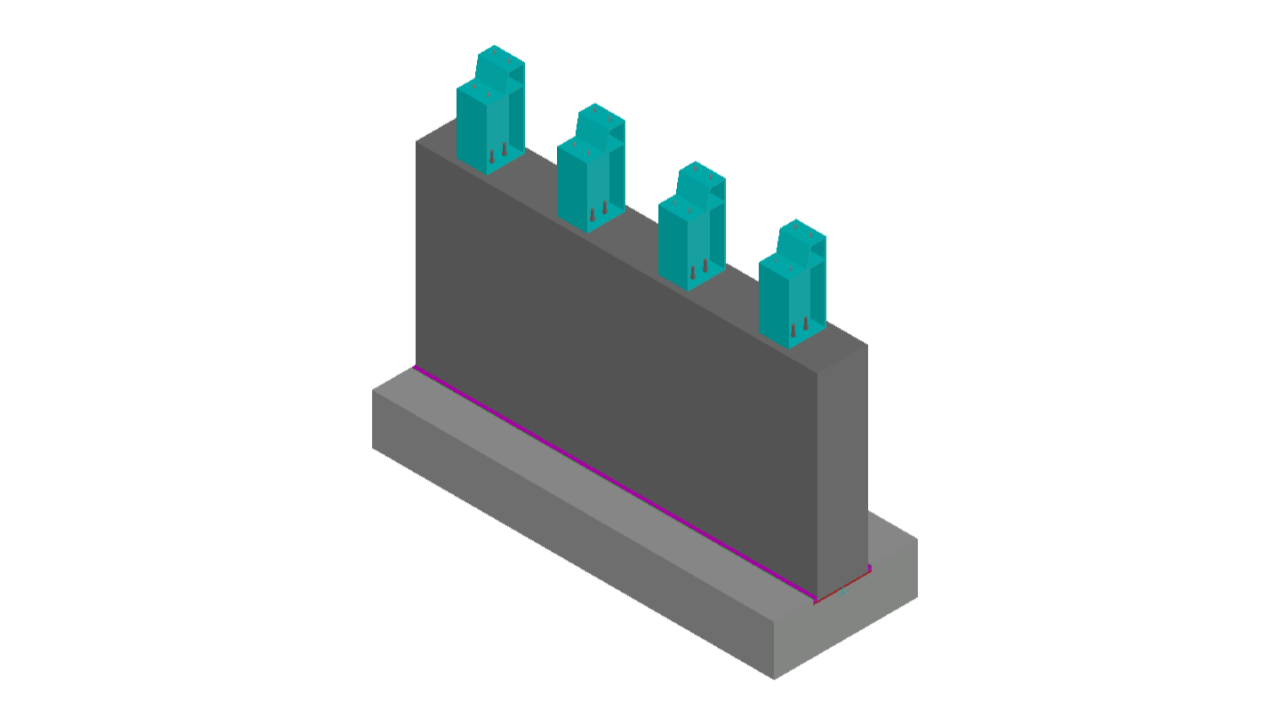

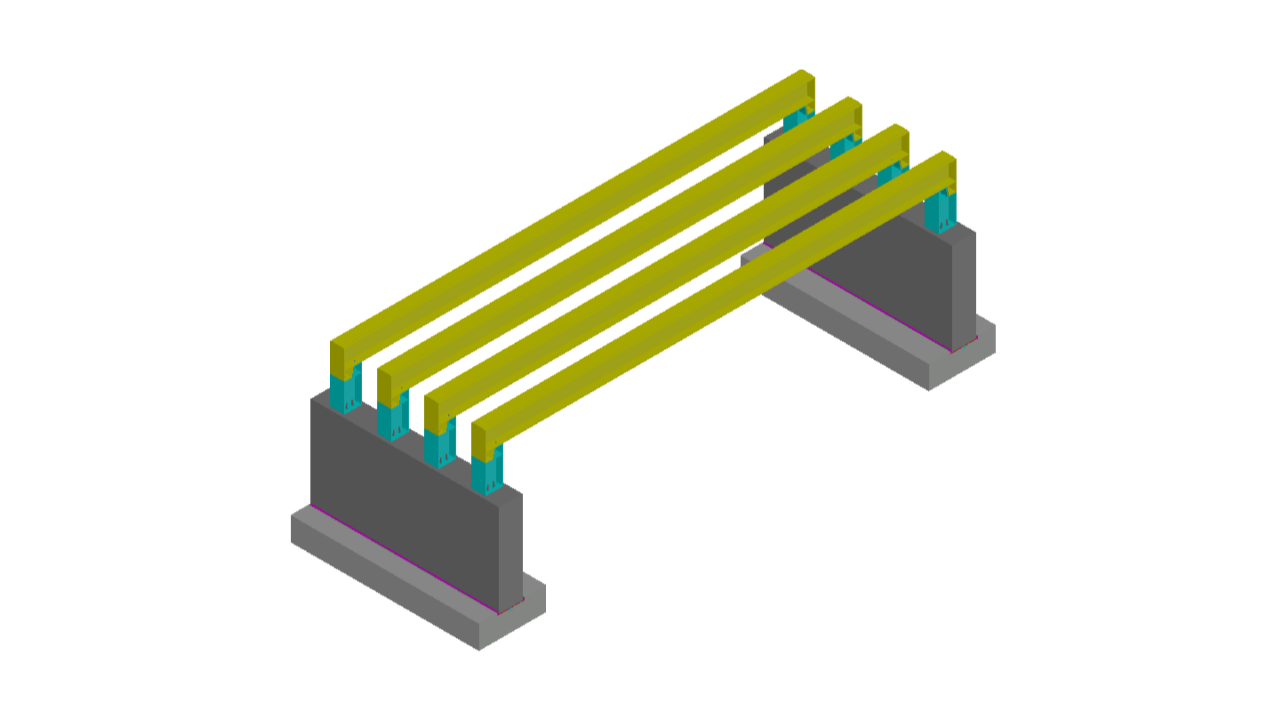

  • 4. 벽체 강형 설치​​

  • 5. 강재 거더 거치​​

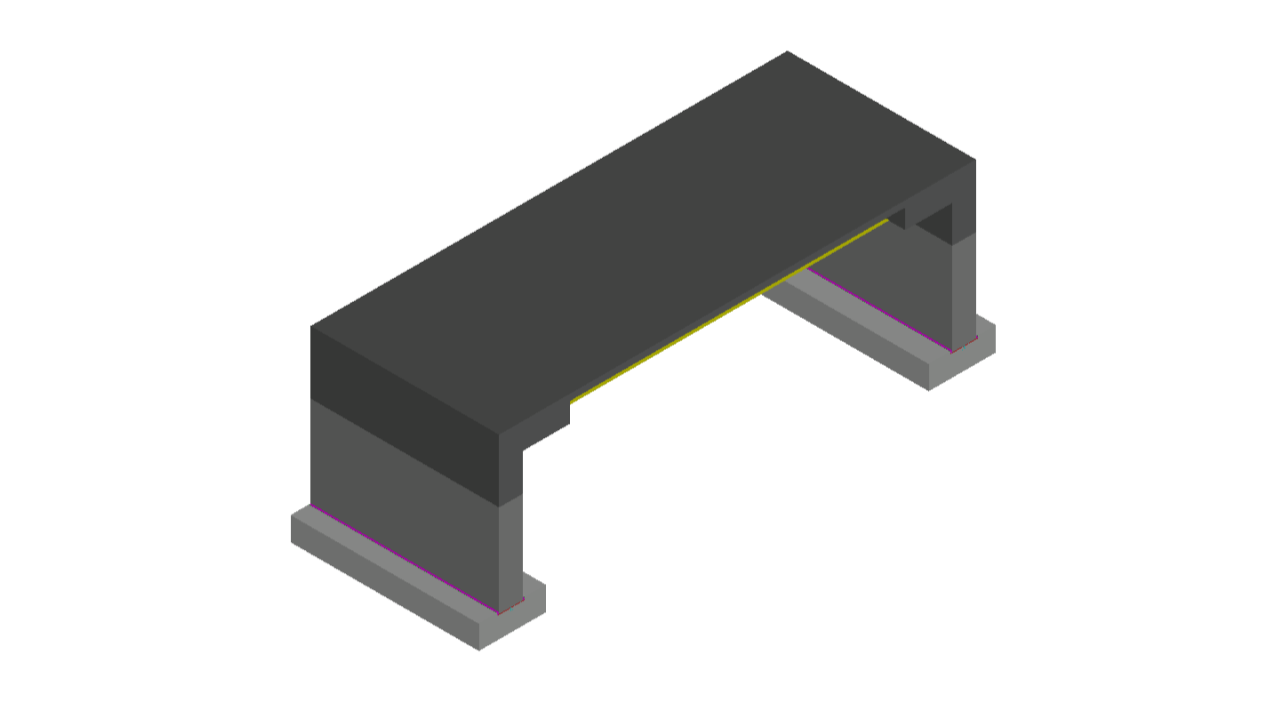

  • 6. 우각부 및 바닥판 콘크리트 타설​

공법 장점

  • 구조안전성

    • 벽체-기초 분리구조로 하부구조 및 기초 안전성 향상
    • 지압에 의한 거더-벽체 연결부의 저항력으로 가설 안정성 향상

  • 현장적용성

    • 장경간 구성 가능, 형하공간 확보 가능
    • 하부구조 및 토공량 최소화로 현장 제약 조건 최소화

  • 시공성

    • 하부구조 및 토공량 최소화로 신속 시공 가능
    • 거더 단순 거치로 강결 시공 가능
    • 거더 가설 전후 벽체 전도 영향 최소화

  • 경제성

    • 기초 공사 물량 및 하부구조 물량 감소
    • 토공량 감소로 공사 금액 최소화
